Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc Hydraulische Kantbank voor het buigen van metalen platen

Productinformatie

Deze machine is een nieuwe CNC-buigmachine die in 2020 door RAYMAX is gelanceerd en is geschikt voor fabrikanten met hoge eisen op het gebied van precisie en kostenprestaties. De machine is qua volume ons meest populaire model en een echt werkpaard, dat is gemaakt van hoogwaardige onderdelen en een serieuze betrouwbaarheid biedt. Y1 & Y2 Synchronisatietechnologie zorgen voor hoge naderings-, buig- en retoursnelheden. De buiglengte en het drukbereik kunnen worden aangepast om aan verschillende productievereisten te voldoen.

Wetenschappelijk ontwerp

1, synchrone beweging van Y1- en Y2-assen, elk bestuurd door onafhankelijke cilinder;

2, Mogelijkheid om in een later stadium opties en upgrades aan de configuratie toe te voegen

Milieuvriendelijk

Laag geluidsniveau tijdens het wachten en snel omlaag (minder dan 25 decibel), drukken en terugkeren, omdat de druk in het hydraulische systeem de gesloten lusregeling van de servo-hoofdmotor is. Energieverbruik lager dan de algemene machine met 60% door servomotor te gebruiken.

Stabiele en duurzame prestaties van de machinebehuizing

1) Het machineframe geïntegreerd lassen.

2) Het machineframe gevormd door het driedimensionale CNC-bewerkingscentrum in één proces, dat zorgt voor de parallelliteit en verticaliteit van elk montageoppervlak.

3) Interne spanningslaminering door te temperen.

4) Kogelstraal om roest en antiroestbehandeling te verwijderen.

1. Besturingssysteem: DA52s (Optioneel Cybelec CT8 uit Zwitserland)

Snel programmeren op één pagina

•Sneltoetsnavigatie

•7” VGA kleuren TFT

•Tot 4 assen (Y1, Y2 en 2 hulpassen)

•Krooncontrole

•Gereedschap/materiaal/productbibliotheek

•USB, interface voor randapparatuur

•De basisfuncties van de machinebesturing zijn Y1 Y2 XR-as.

•Geavanceerde Y-as besturingsalgoritmen voor zowel closed loop als open loop kleppen

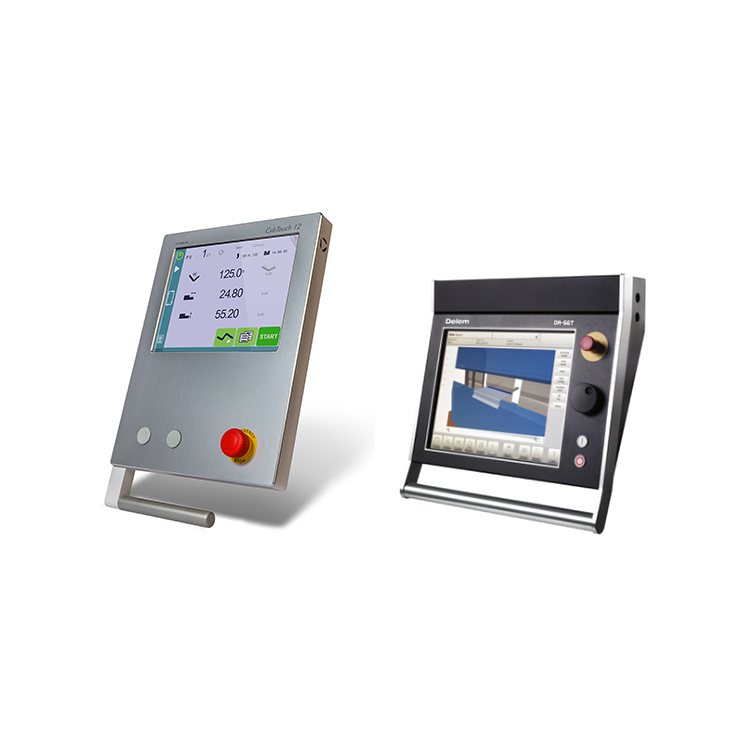

Optioneel besturingssysteem：

(DA66T DA69T / Cybelec CT8 CT12 uit Zwitserland)

Optionele as (3 1/4 1/6 1/8 1)

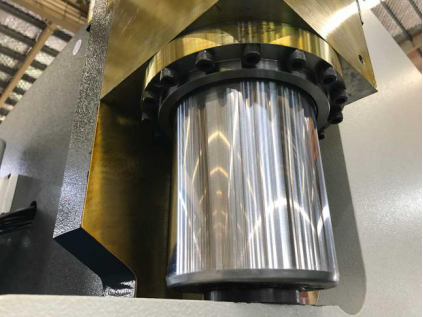

2. Cilinder:
Als Chinees premiummerk heeft het een levensduur van meer dan 10 jaar

3. Proportionele klep
Proportionele klep regelt nauwkeurig Y1 Y2 aixs bewegingen

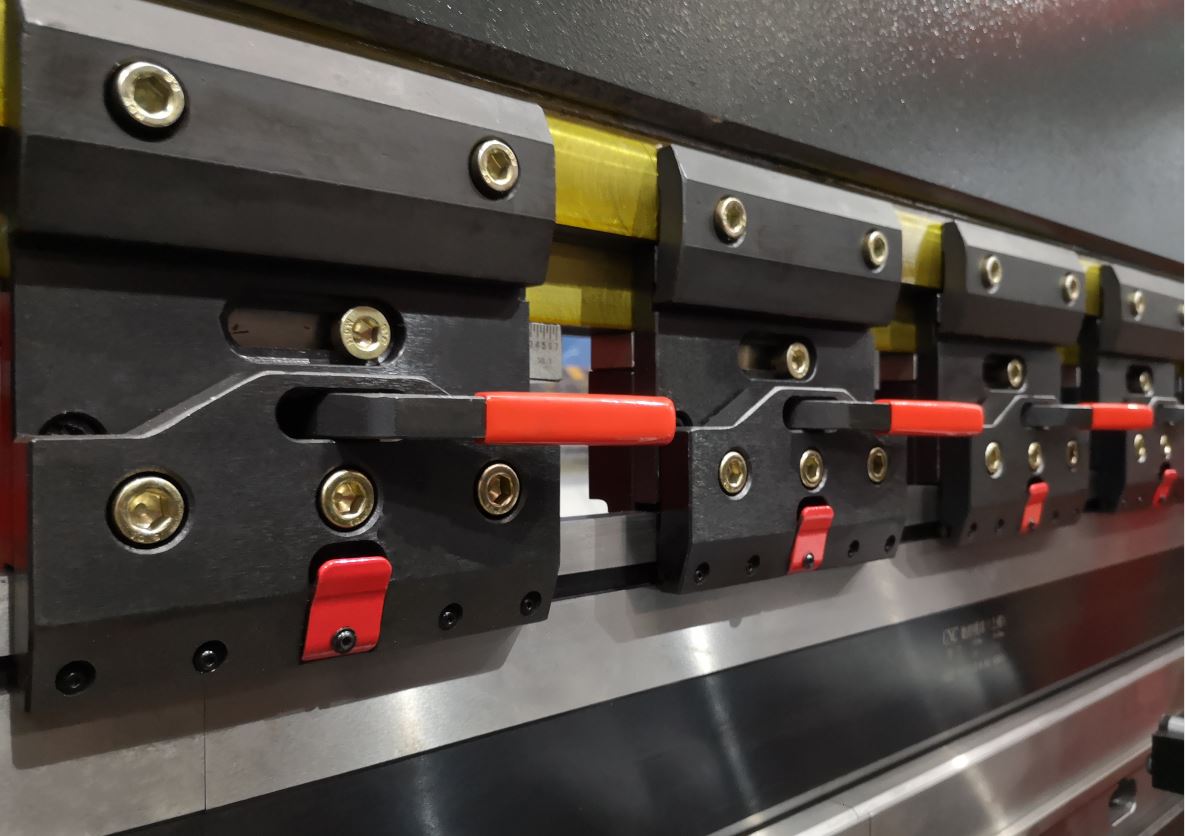

4. Snelle clip
Snelle gereedschapswisselingen dankzij verticale opstelling (om uw insteltijden te verkorten)

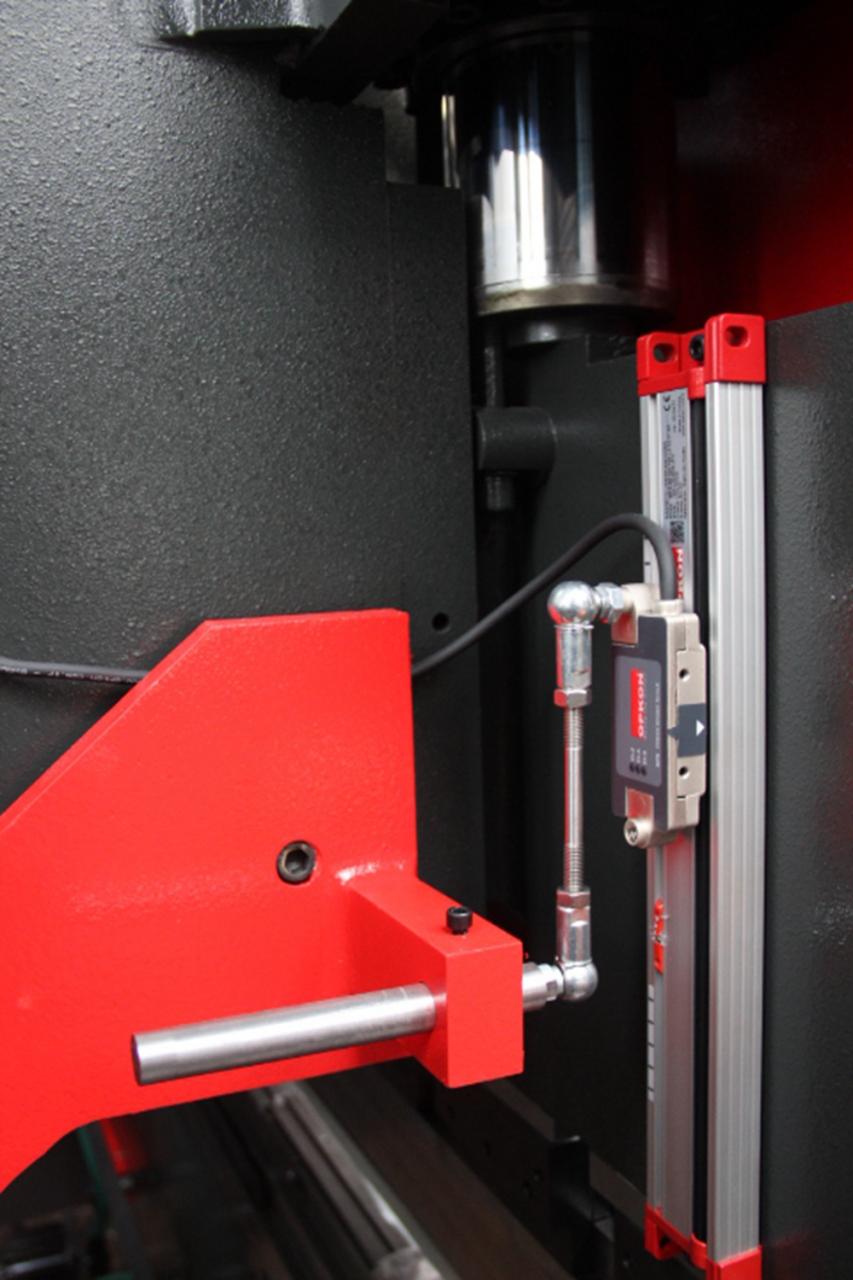

5. Raspenliniaal geeft nauwkeurige positionering;
Optisch lineair geleidingssysteem wordt door een gescheiden arm aan het machinebed bevestigd. Door deze oplossing kunnen alle yaw-waarden worden geregistreerd om de gevoeligheden en herhaalbaarheid van uw bindingen aan te passen.

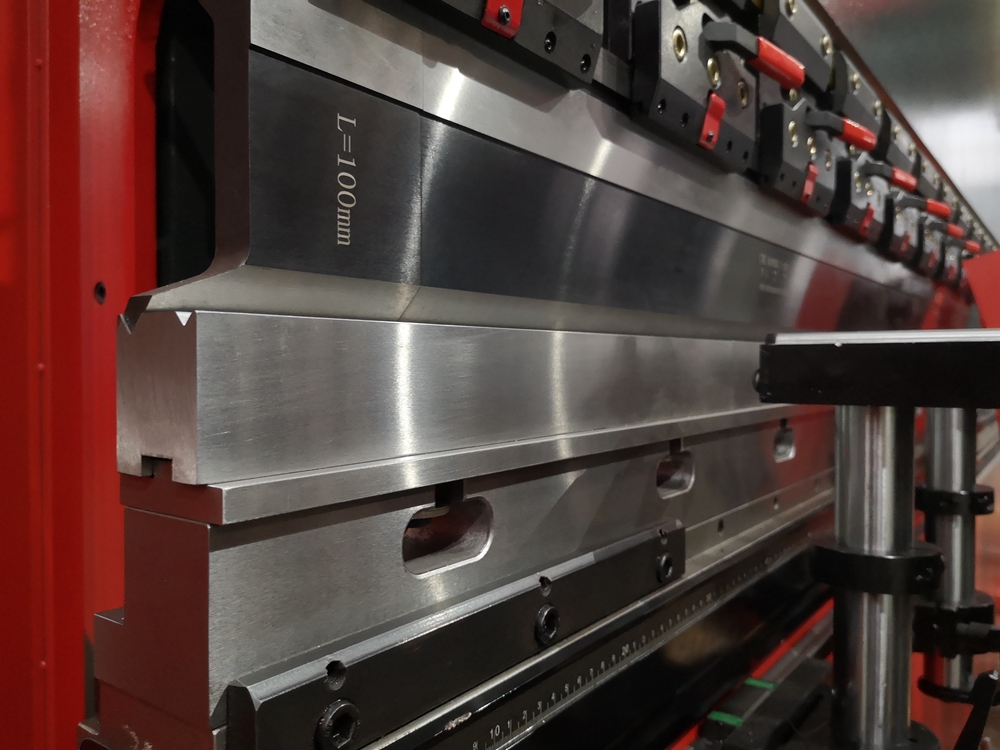

6. CNC-vorm (Golin)
CNC concentrische mal (Multifunctioneel, gemakkelijk van kant te wisselen)

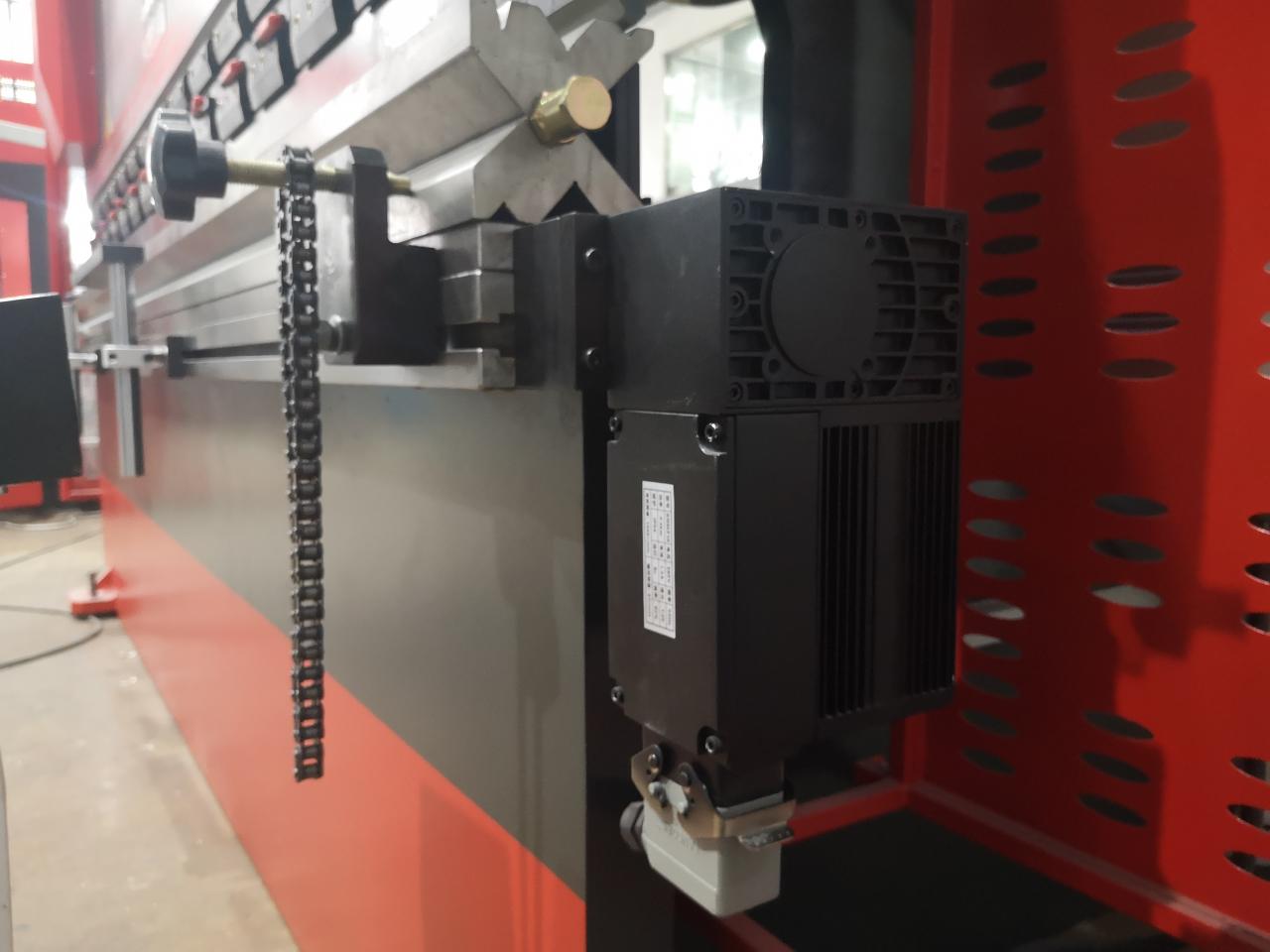

7. Automatisch bekroningssysteem
Gelijkmatige compensatie, perfecte buighoekControle door CNC-besturingssysteem DA52s

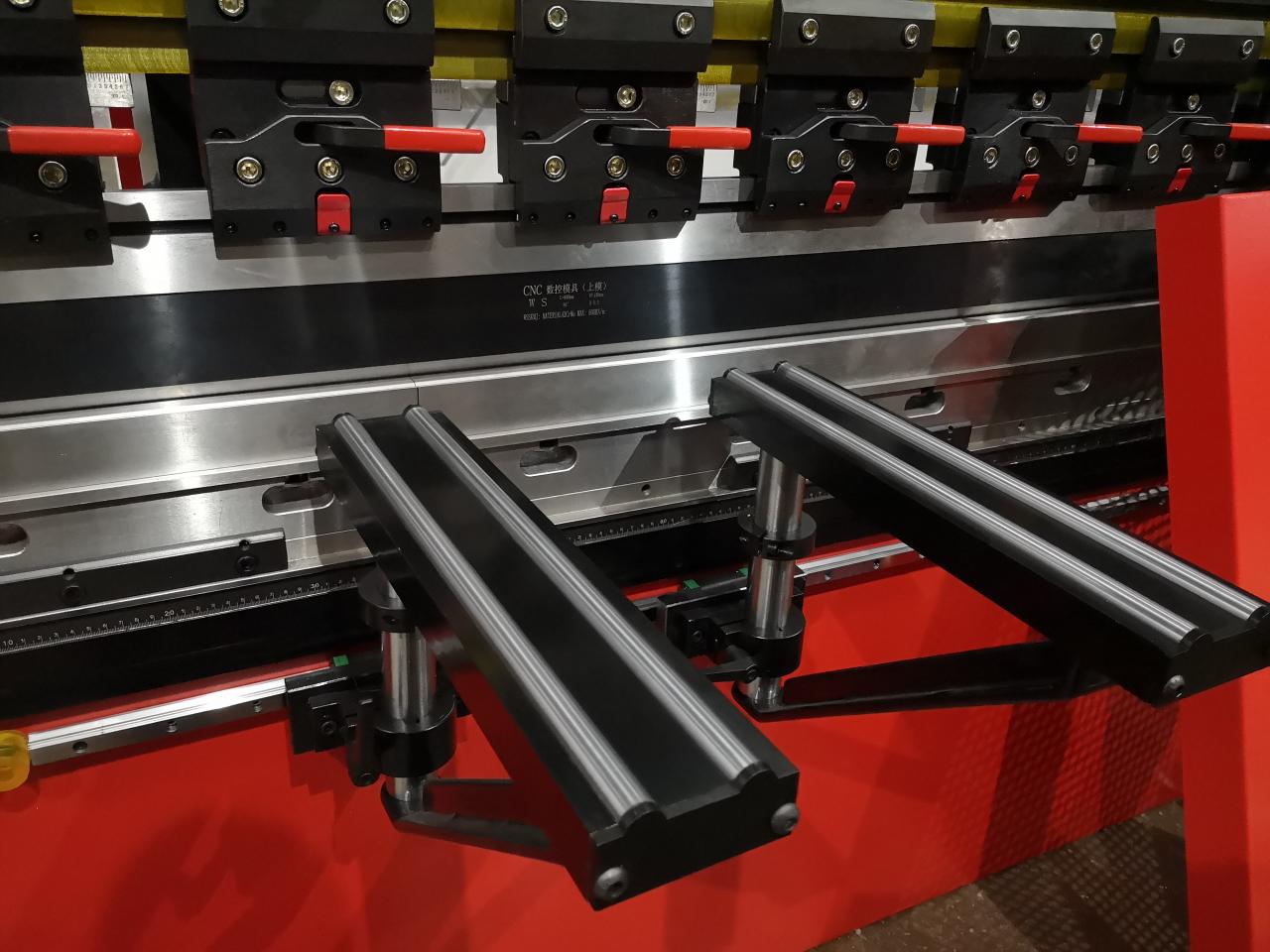

8. Ondersteunende arm
De ergonomische steunbeugels en led-werkgebiedverlichting zorgen voor maximaal bedieningsgemak

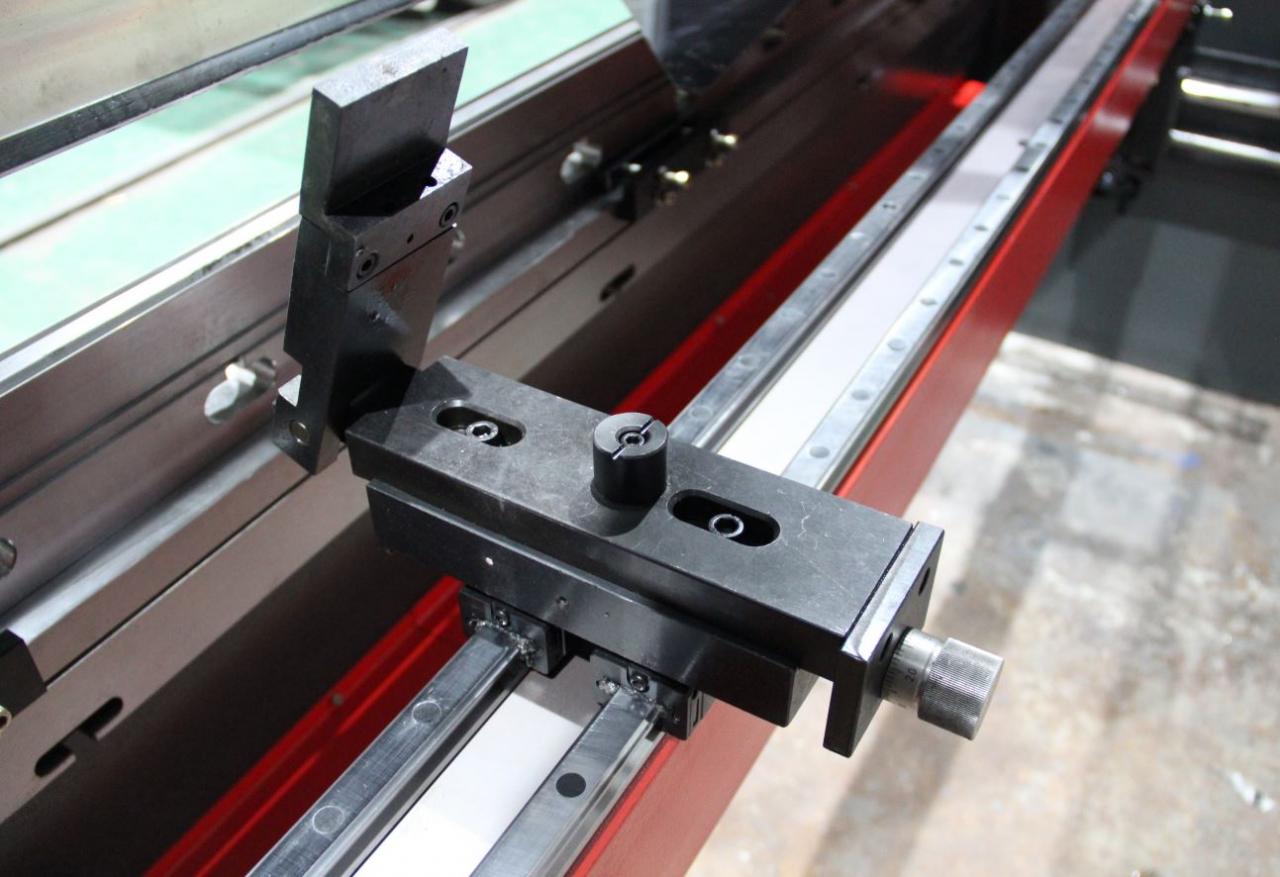

9. Dubbele lineaire geleiders en geïntegreerde steunbalk
Om de nauwkeurigheid van vingerbewegingen te verbeteren

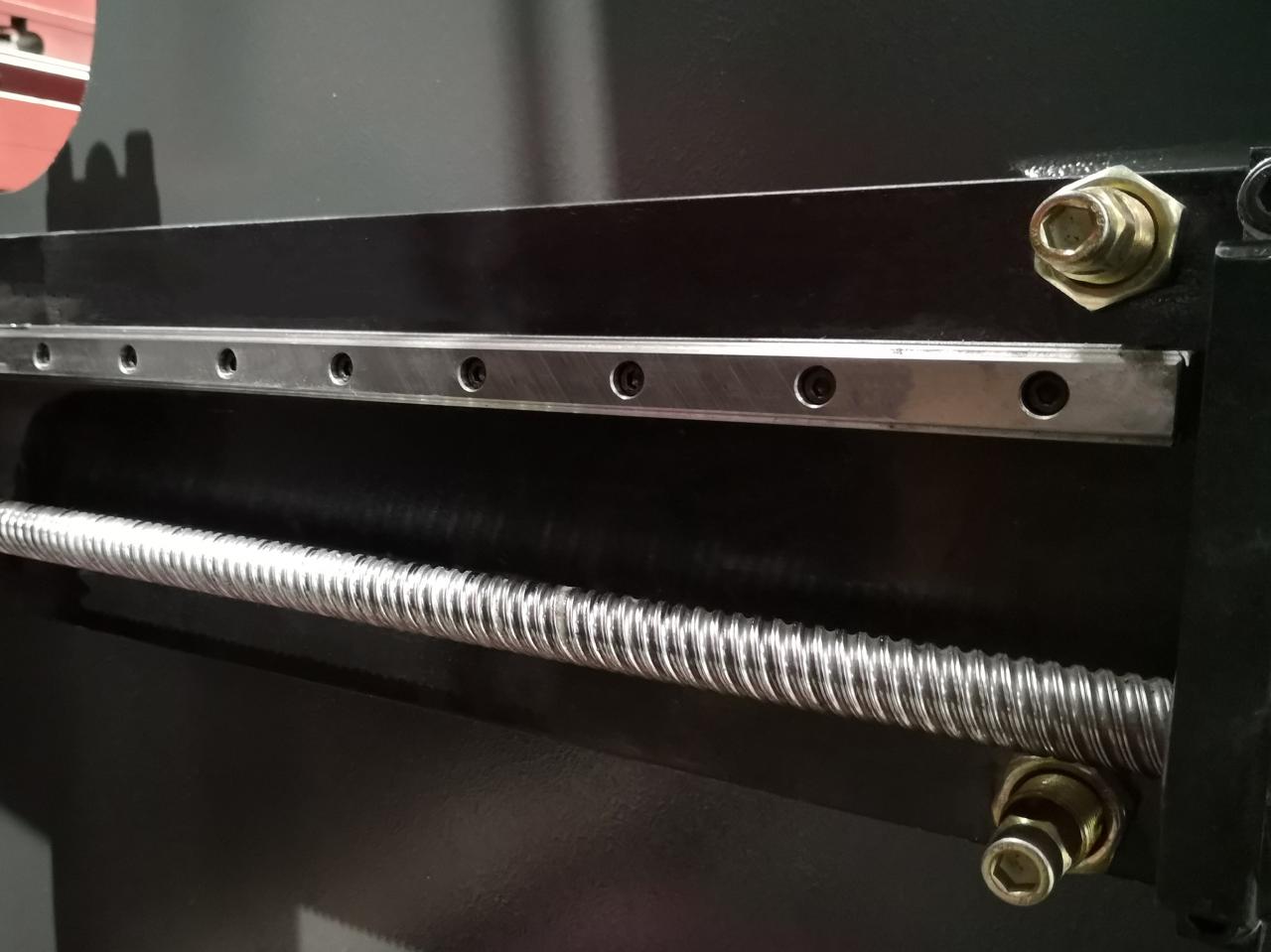

10. Kogelomloopspindel en lineaire geleider
Dynamische achteraanslagen en de hogesnelheidsas dankzij de kogelomloopspindel en lineaire geleiding om de nauwkeurigheid van de beweging van de achteraanslag te verbeteren

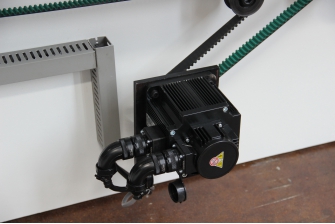

11. Servomotor
Servo drive X en Y aixs positionering om snelheid en nauwkeurigheid te verhogen.

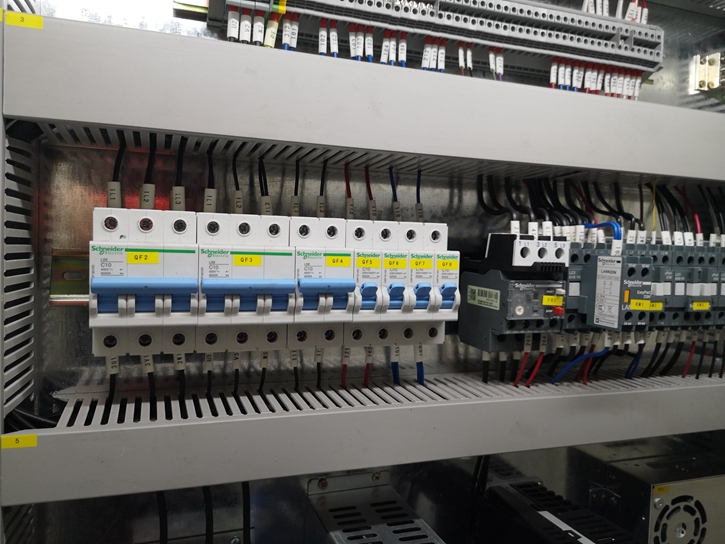

12. Belangrijkste elektrische componenten:
Selectie van internationale merken, stabiele en langdurige prestaties.

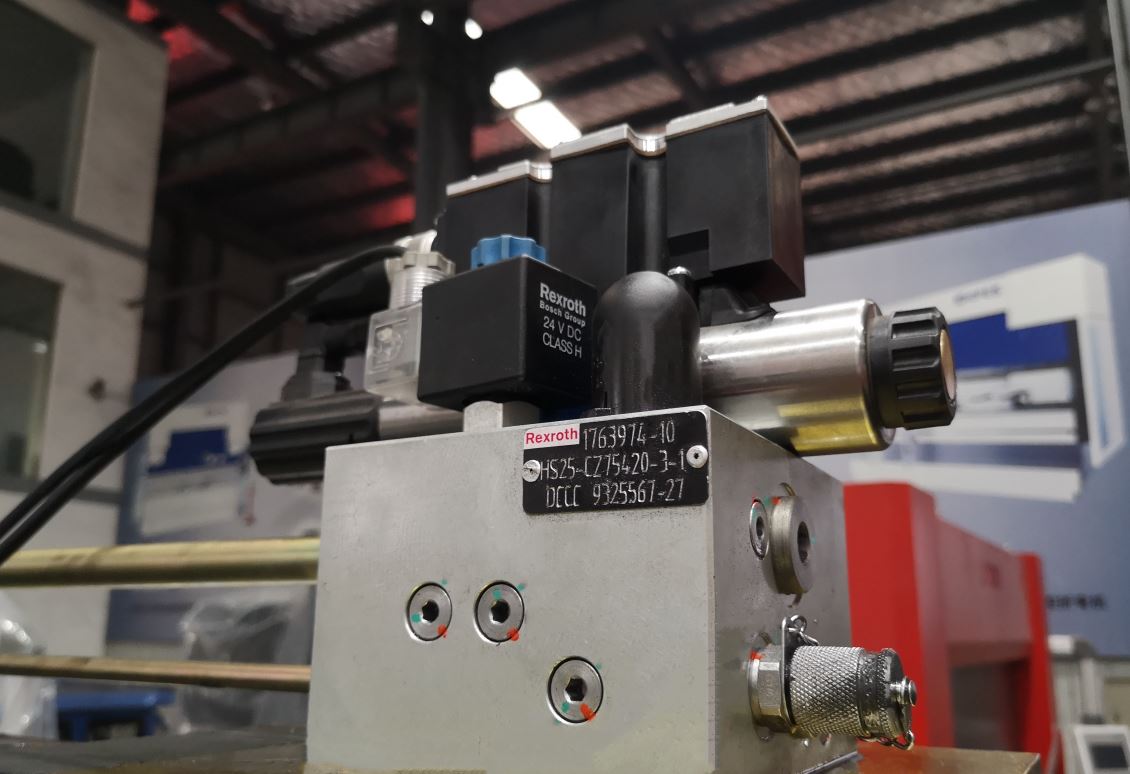

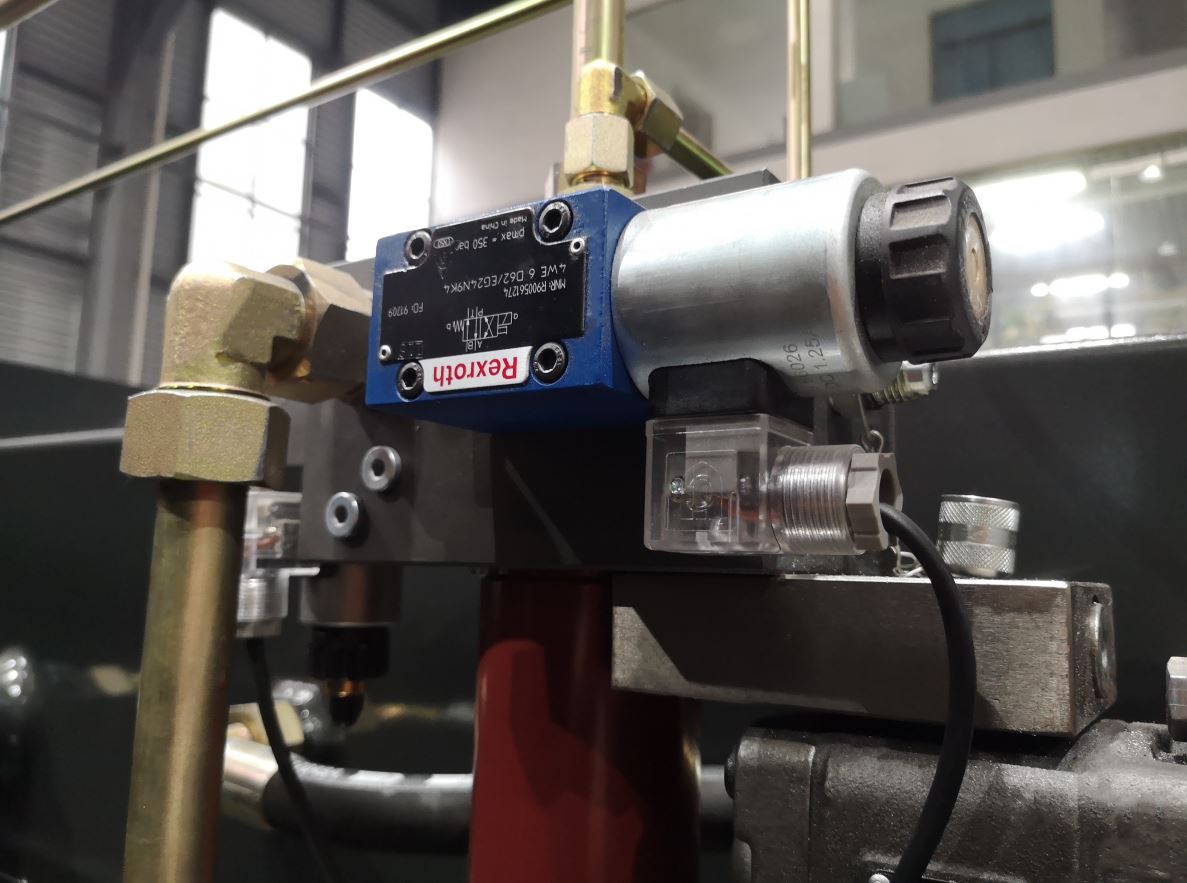

13. Hydraulische klep
Selectie van internationale merken, stabiele en langdurige prestaties.

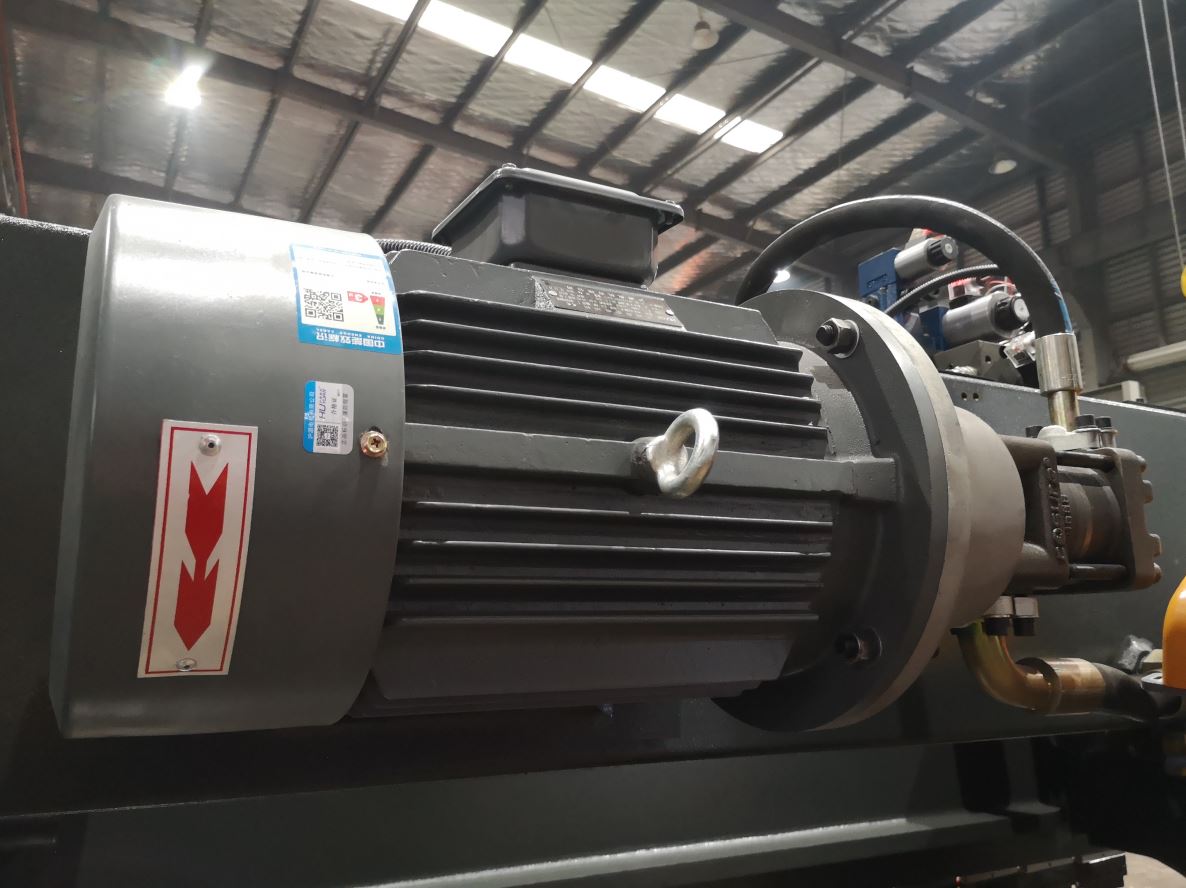

14. Hoofdmotor (Siemens uit het Duits, Oliepomp, Sunny uit Amerika)
Selectie van internationale merken, stabiele en langdurige prestaties.

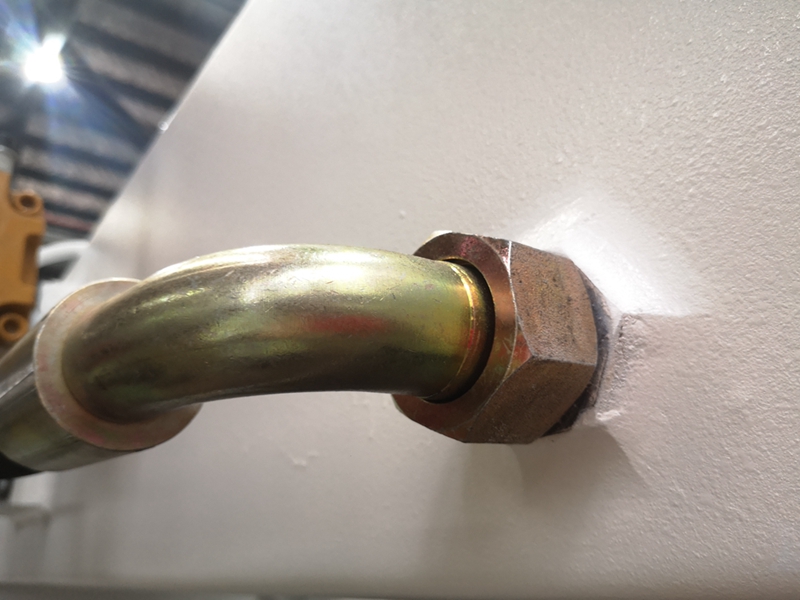

15. Buisverbinding (EMB uit het Duits)
Om lekolie te voorkomen, gemakkelijk te repareren!

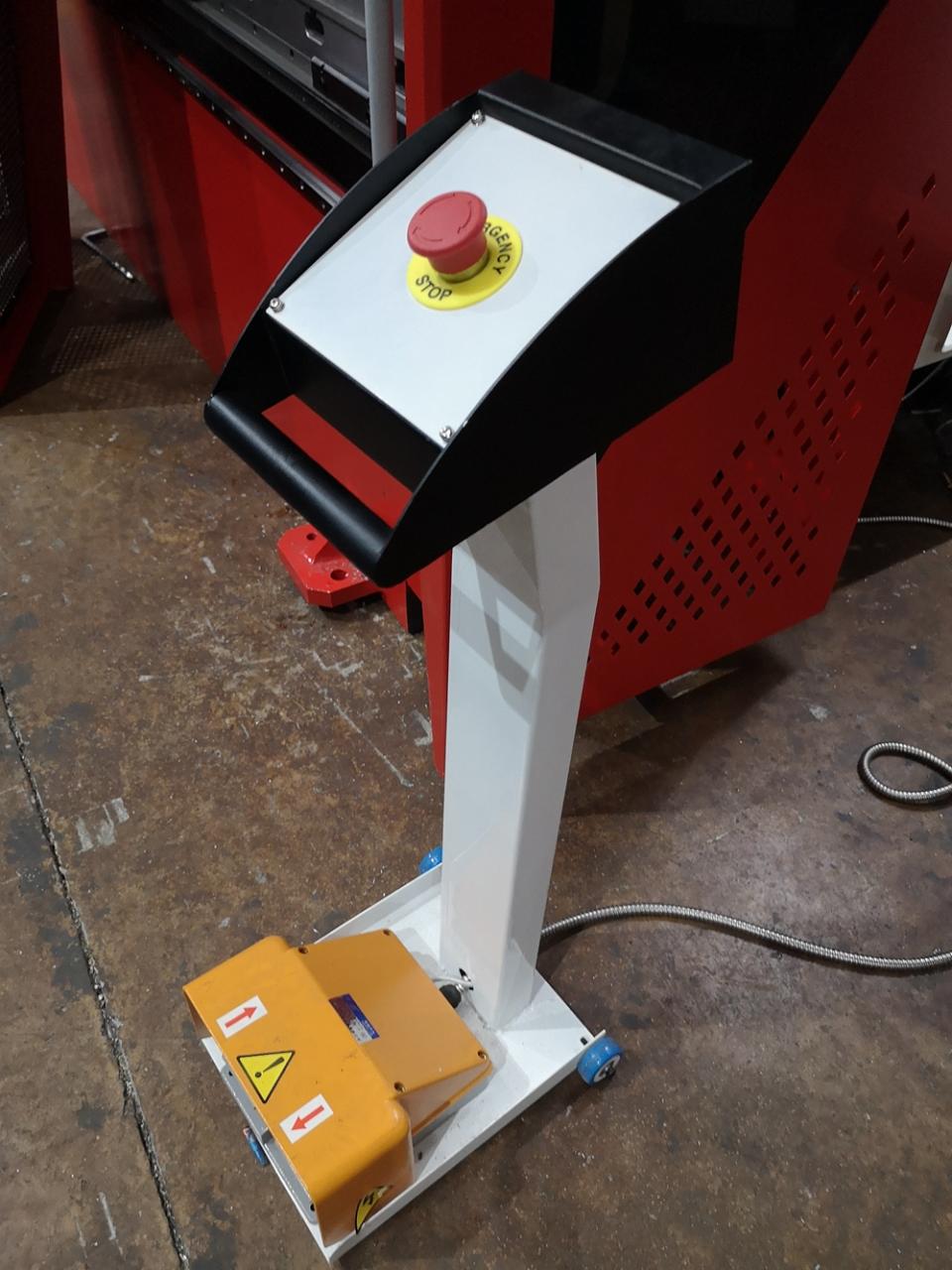

16. Voetschakelaar elektrische componenten (Schneider uit Frankrijk)

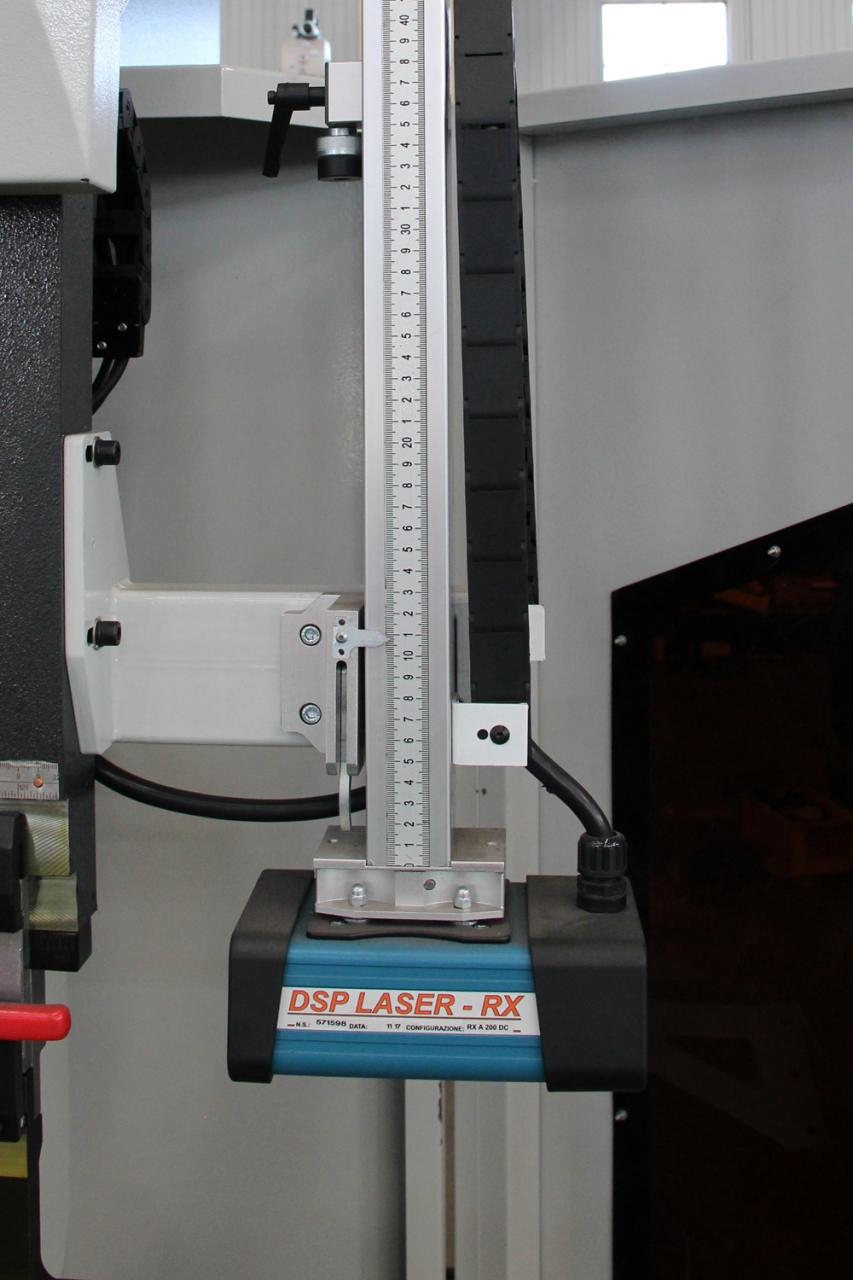

17. DSP-laserkluis (optioneel)
Het mes stopt wanneer het obstakel door de laser wordt gedetecteerd.

Technische parameters

Model	Polen afstand (mm)	Keeldiepte (mm)	Schuifslag (mm)	Maximum hoogte (mm)	Vermogen (kW)	Gewicht (kg)	Afmeting (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Details

• Schuifslag (mm): 120 mm
• Automatisch niveau: volledig automatisch
• Keeldiepte (mm): 320 mm
• Machinetype: gesynchroniseerd
• Lengte van werktafel (mm): 3200 mm
• Breedte van werktafel (mm): 150 mm
• Afmeting: 3200x1600x2600mm
• conditie: nieuw
• Materiaal / metaal verwerkt: messing / koper, roestvrij staal, LEGERING, koolstofstaal, aluminium
• Automatisering: automatisch
• Extra Diensten: Eindvorming
• Jaar: 2020
• Gewicht (KG): 7000
• Motorvermogen (kW): 7,5 kW
• Belangrijkste verkoopargumenten: Multifunctioneel
• Garantie: 2 jaar
• Toepasselijke industrieën: bouwmateriaalwinkels, machinereparatiewerkplaatsen, fabrieken, voedsel- en drankenfabrieken, drukkerijen, bouwwerkzaamheden, energie en mijnbouw, voedsel- en drankenwinkels
• Showroomlocatie: Geen
• Marketingtype: Nieuw product 2020
• Machinetestrapport: verstrekt
• Video-uitgaande inspectie: Aangeleverd
• Garantie van kerncomponenten: 1 jaar
• Kerncomponenten: lager, motor, drukvat, motor, andere
• Model: WE67K-serie-125T/3200
• Grondstof: Blad / Plaat Rolling
• Besturingssysteem: Delem DA66T
• Besturingsassen: Y1 Y2 X W-as Crowning
• Elektrische componenten: Schneider uit Frankrijk
• Hoofdmotor: Siemens uit Duitsland
• Doorlooptijd: 15 dagen
• Gebruik: buigen van metalen platen
• Certificering: CE ISO
