160t-4000 4-assige CNC Hydraulische Buigmachine Kantpers

Producten Beschrijving:

Press Brake is een nieuwe CNC-buigmachine gelanceerd door RAYMAX in 2020, en is geschikt voor fabrikanten met hoge eisen aan precisie en kostenprestaties. 4-assige CNC-buigmachine is ons meest populaire model qua volume en een echt werkpaard, dat is gemaakt van hoogwaardige onderdelen en serieuze betrouwbaarheid biedt. Y1 & Y2 Synchronisatietechnologie zorgen voor hoge naderings-, buig- en retoursnelheden. De buiglengte en het drukbereik kunnen worden aangepast om aan verschillende productievereisten te voldoen.

Stabiele en duurzame prestaties van de machinebehuizing

1, het machineframe geïntegreerd lassen.

2, het machineframe gevormd door het CNC driedimensionale bewerkingscentrum in één proces, dat zorgt voor de parallelliteit en verticaliteit van elk montageoppervlak.

3, Interne spanningslaminering door Ontploffing te ontlaten om roest en antiroestbehandeling te verwijderen.

4, Shot blast om roest en antiroestbehandeling te verwijderen.

Wetenschappelijk ontwerp

1, synchrone beweging van Y1- en Y2-assen, elk gecontroleerd door een onafhankelijke cilinder.

2, Mogelijkheid om in een later stadium opties en upgrades aan de configuratie toe te voegen.

Milieuvriendelijk

Laag geluidsniveau tijdens het wachten en snel omlaag (minder dan 25 decibel), drukken en terugkeren, omdat de druk in het hydraulische systeem de gesloten lusregeling van de servo-hoofdmotor is. Energieverbruik lager dan de algemene machine met 60% door servomotor te gebruiken.

Technische parameters

Neem voor meer machinemodellen contact met ons op, wij zullen u zo snel mogelijk antwoorden!
Model	Polen afstand (mm)	keel diepte (mm)	Schuifbalk: (mm)	maximale hoogte (mm)	Stroom (kw)	Gewicht (kg)	Afmeting (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

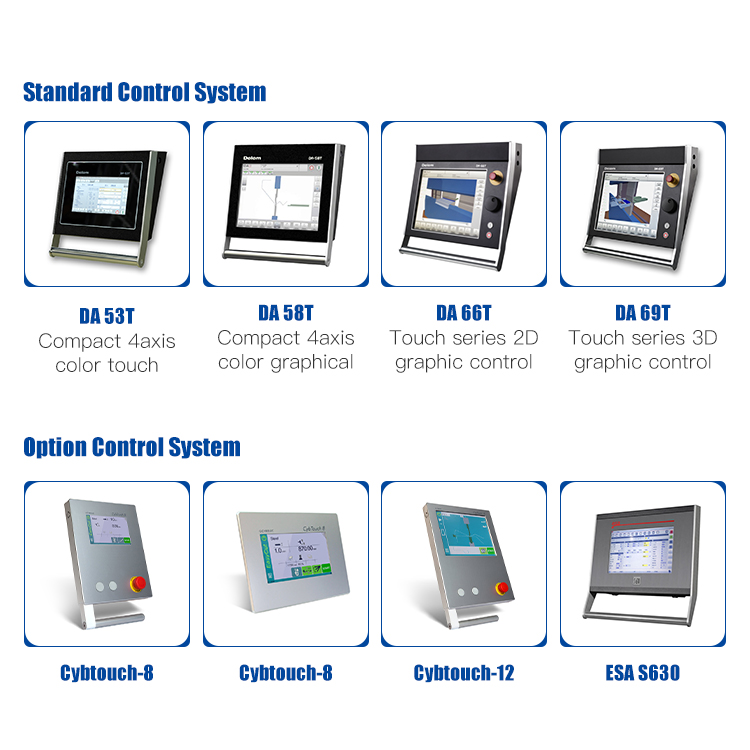

Controle systeem

Amuda CNC-buigmachine kan worden uitgerust met verschillende besturingssystemen. Ons uiterst efficiënte achteraanslagsysteem biedt onze klanten verschillende automatiseringsoplossingen.

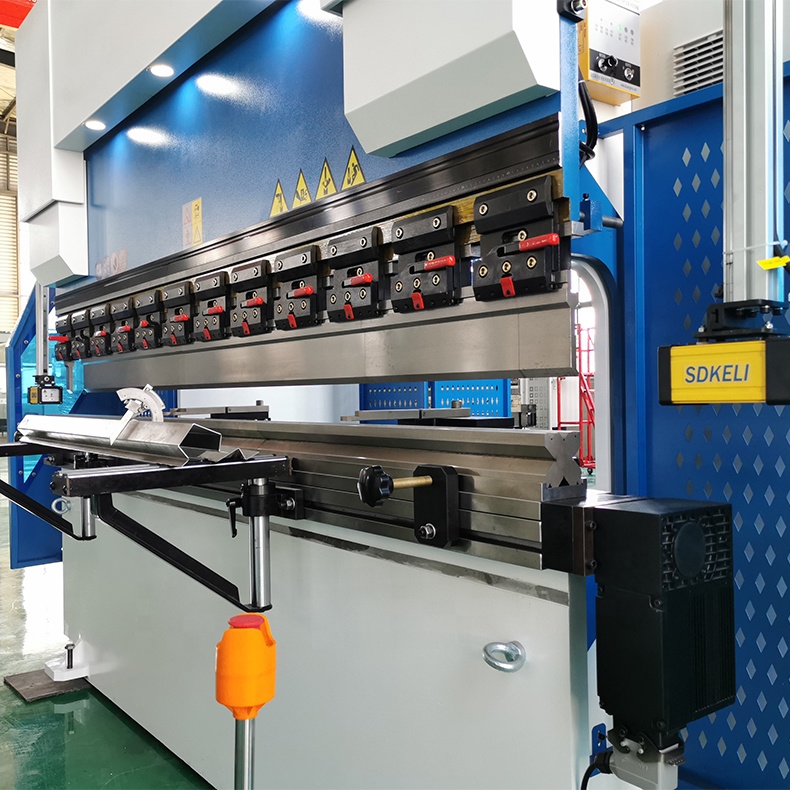

Machineweergave

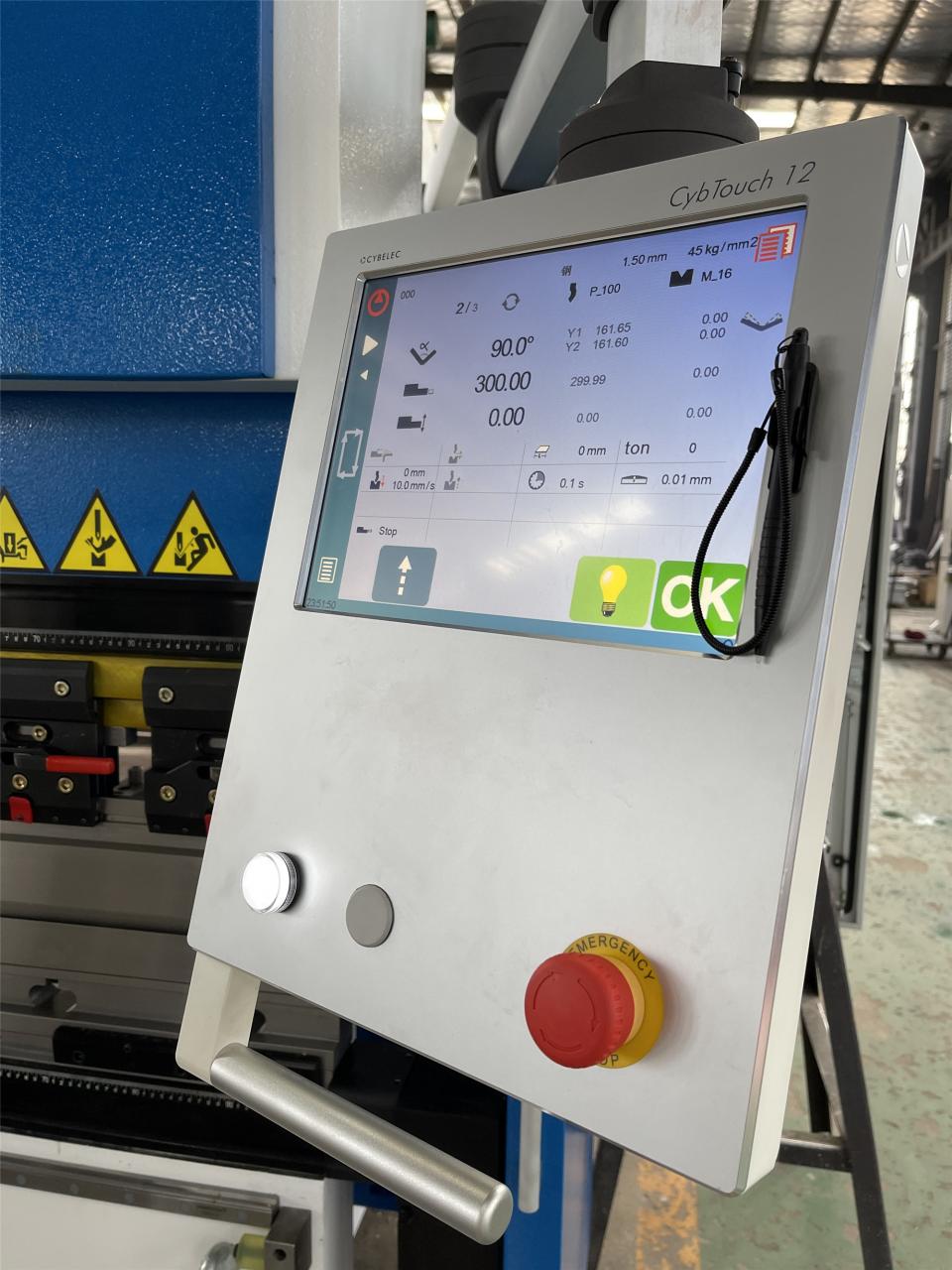

Cybtouch-12-controllersysteem

1. Regelt 4 assen.

2. Automatische buigvolgorde (optie).

3. Berekening buigtoeslag.

4. Druk - bekroning berekening.

5. Modulair gereedschap voor elk onderdeel of bocht.

6. Hoek- en achteraanslagcorrectie.

7. Tele-onderhoud via draadloze verbinding met pc of notebook.

8. USB-poort voor geheugenstick voor gegevensoverdracht/back-up.

Hoge efficiënte werktafel

1, U kunt de hele buiglengte gebruiken omdat er geen interferentiecontouren zijn.

2, CNC aangepaste mal:

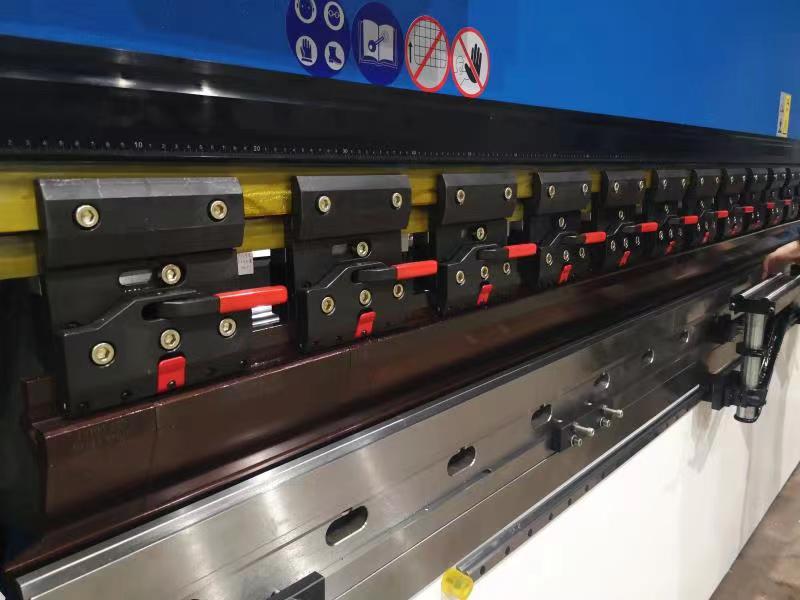

3, Quick clip: snelle gereedschapswisselingen dankzij verticale opstelling, om uw insteltijden te verkorten.

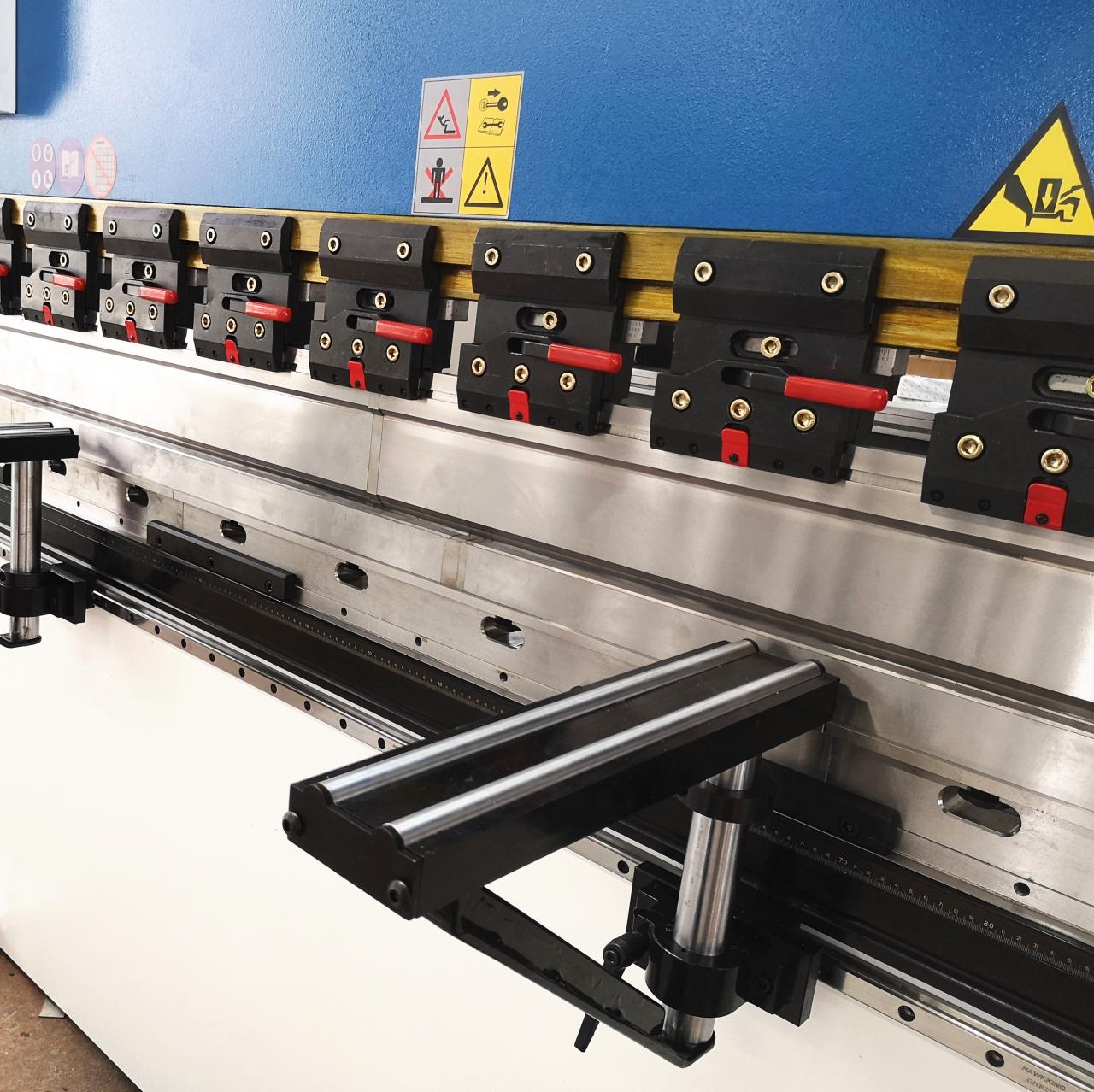

4, ondersteunende armen: de ergonomische steunbeugels en led-werkgebiedverlichting dienen om uw bedieningsgemak te maximaliseren.

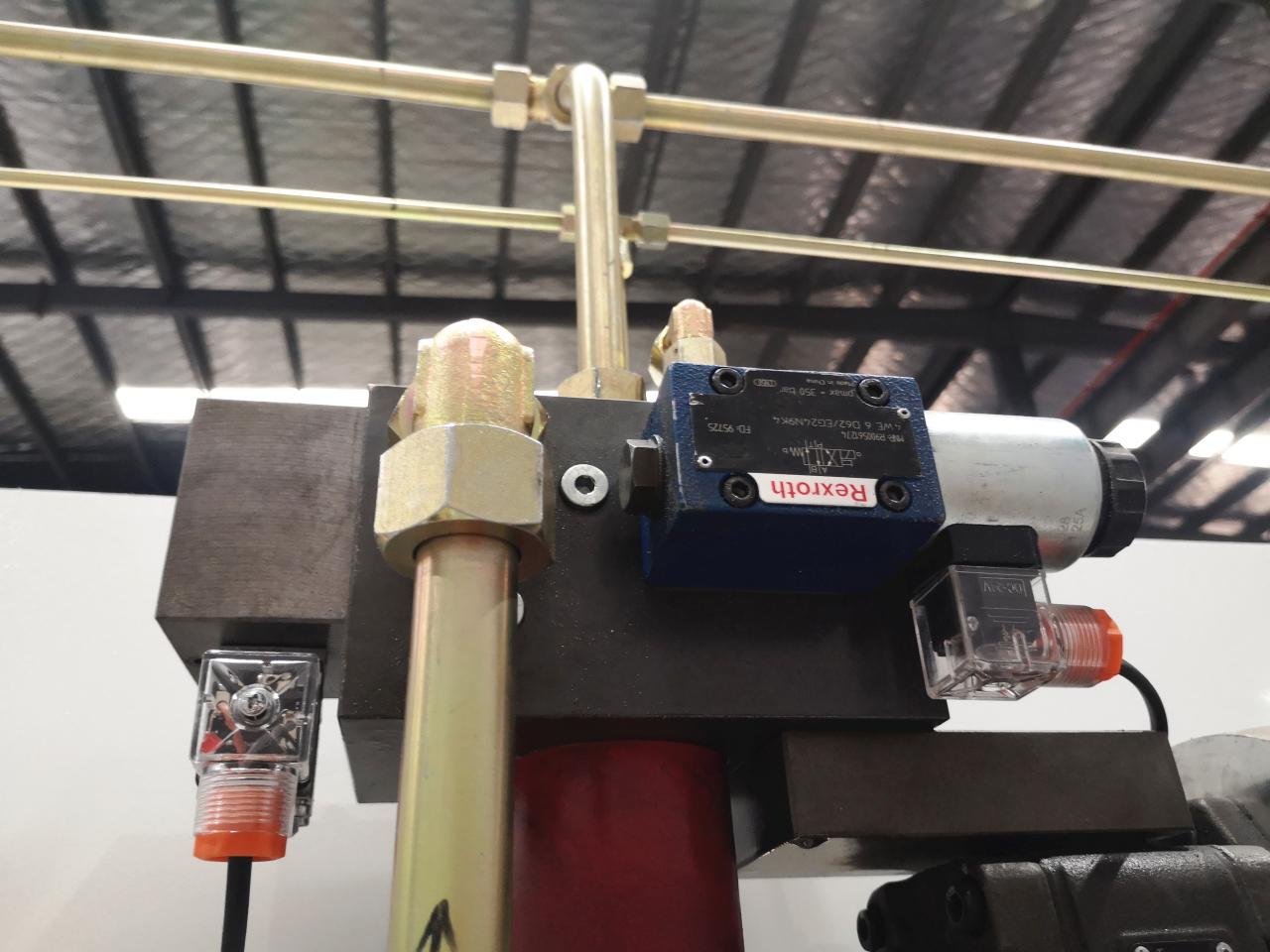

5. Hydraulische klep (Rexroth uit Duitsland)

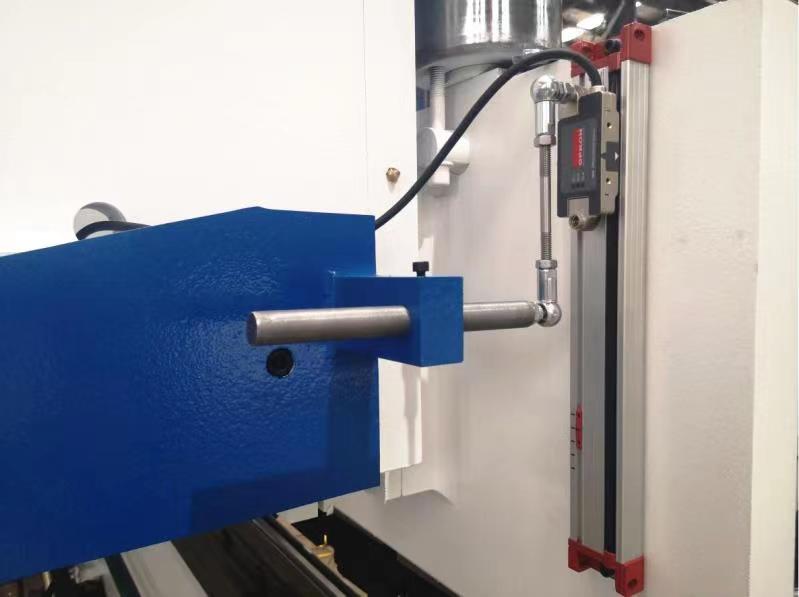

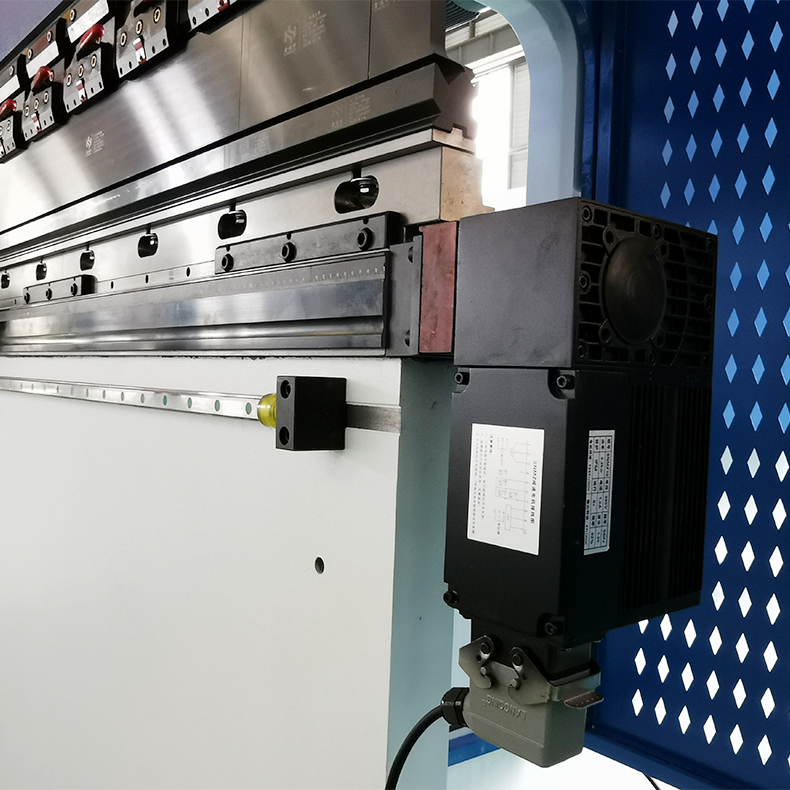

6, GIVI Raspenliniaal (uit Italië): nauwkeurige positionering slagreis

7, automatisch bekroningssysteem: om een nauwkeurigere buighoek te geven;

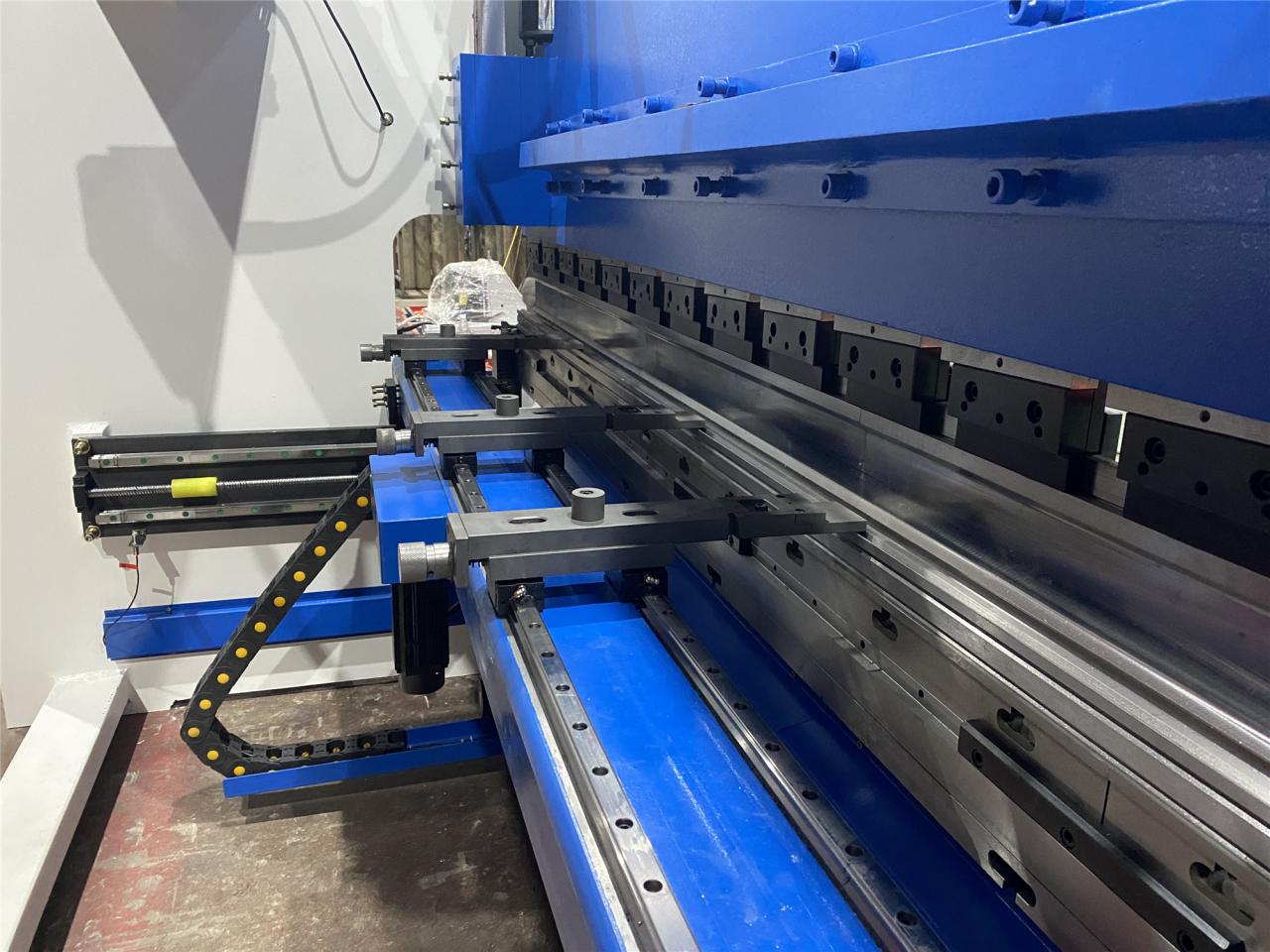

8, laserveilig Hoge efficiënte en krachtige achteraanslag;

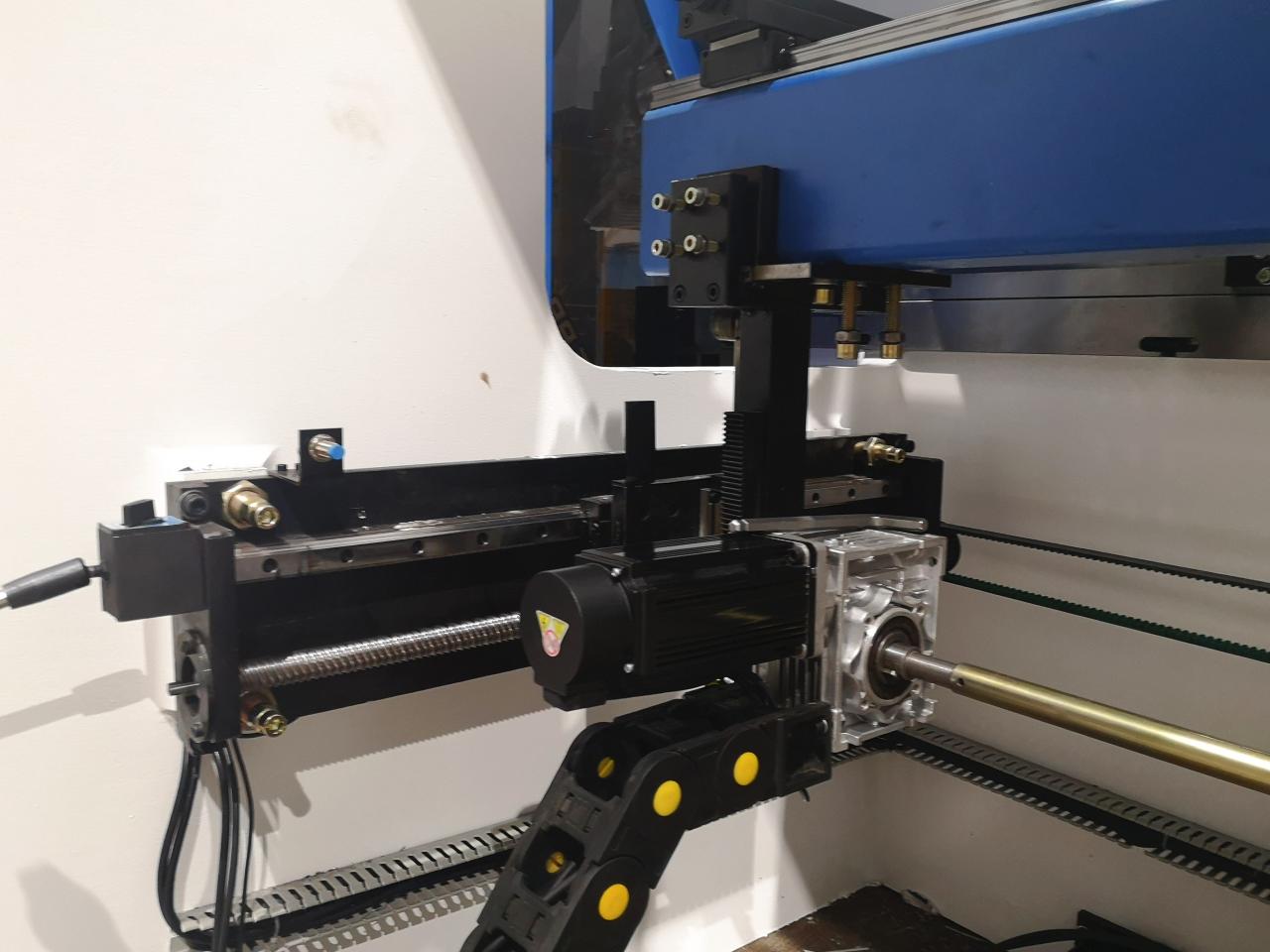

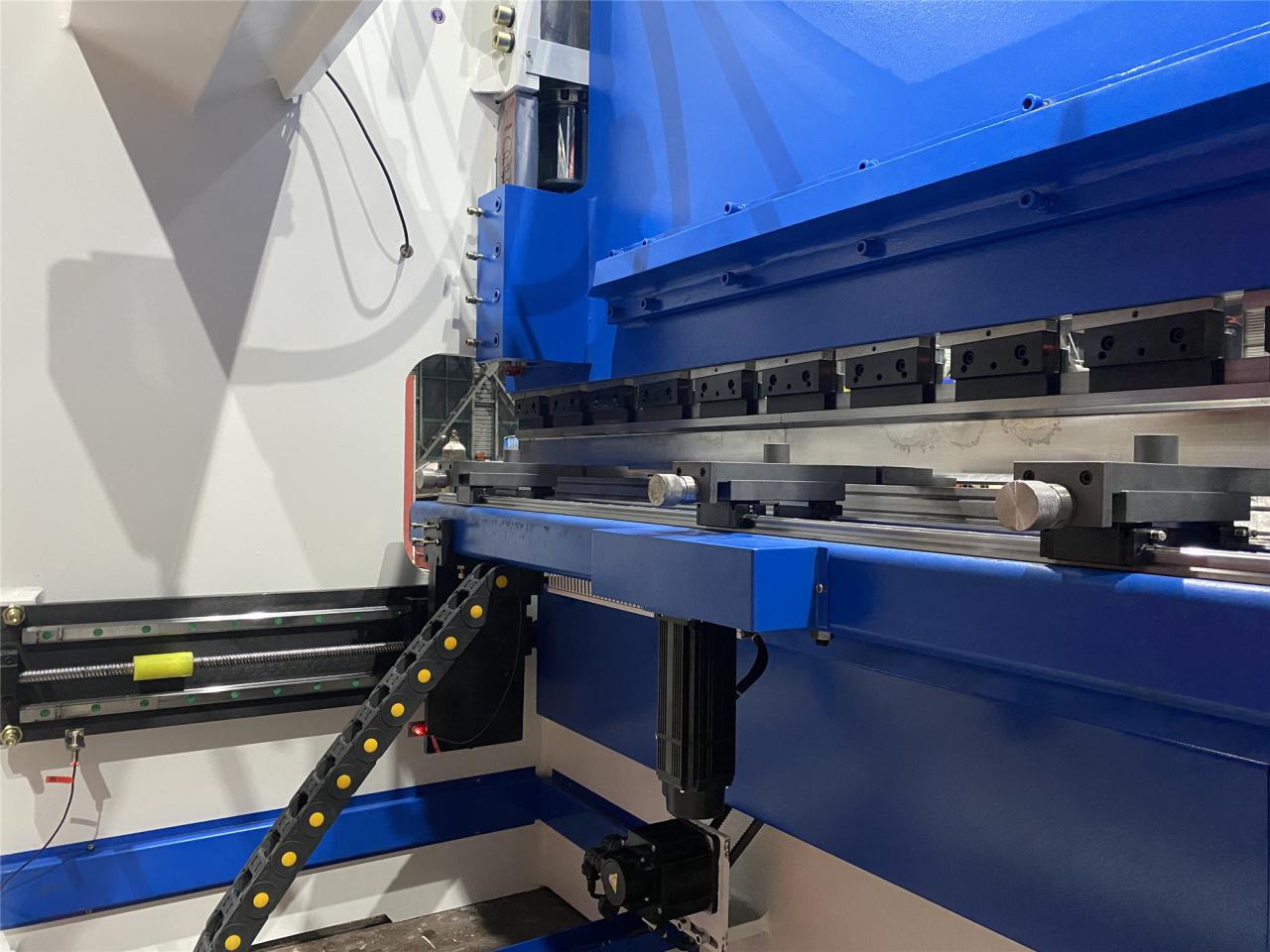

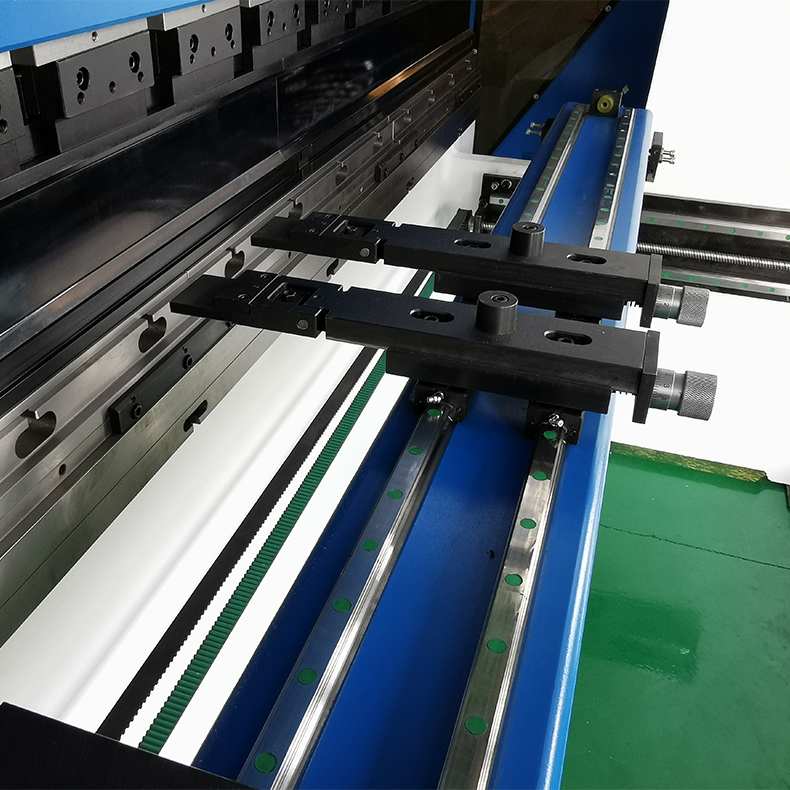

1, achteraanslag van de servomotoraandrijving: achteraanslagsysteem van de servomotor om de snelheid en energiebesparing te verhogen.

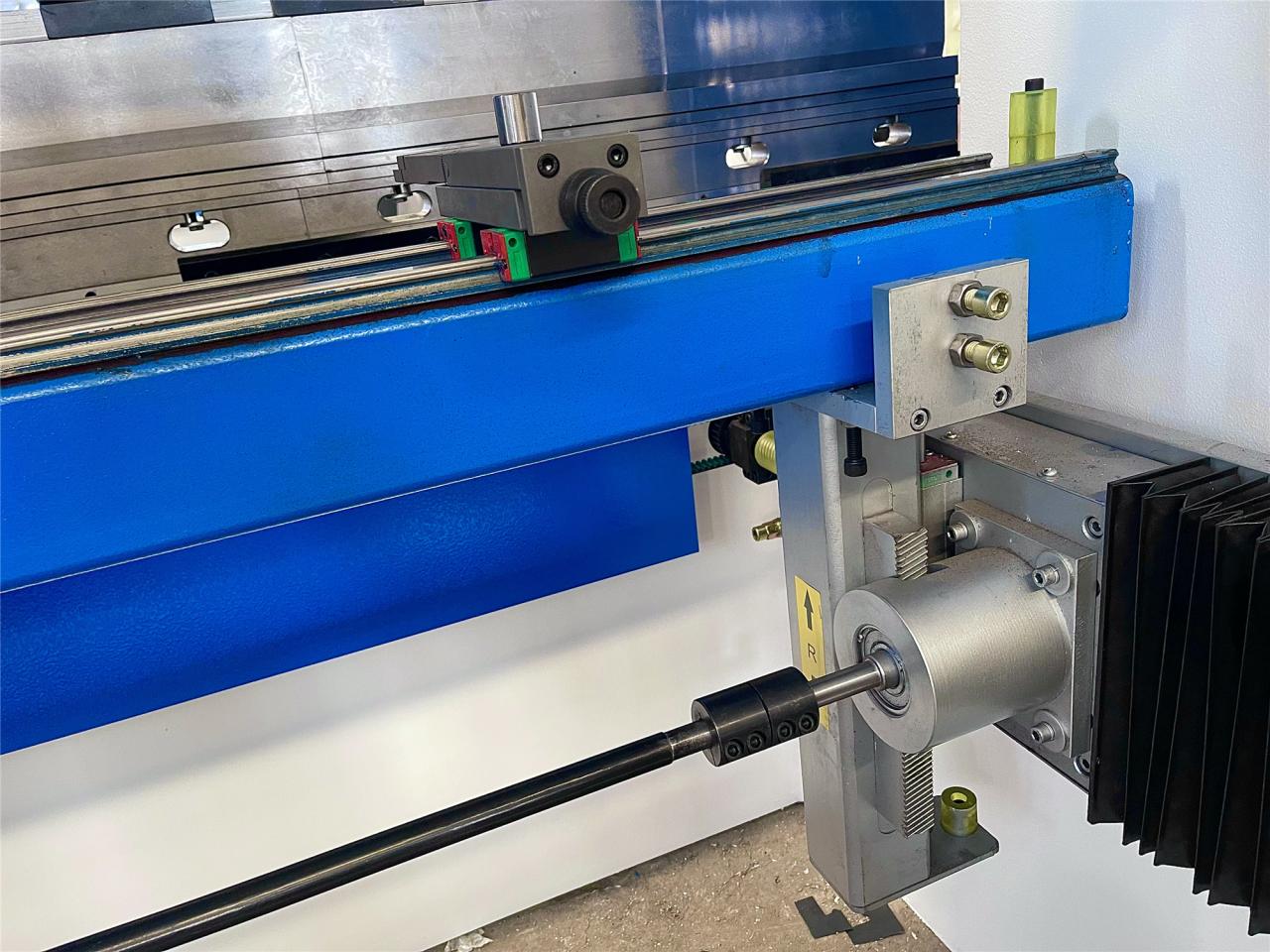

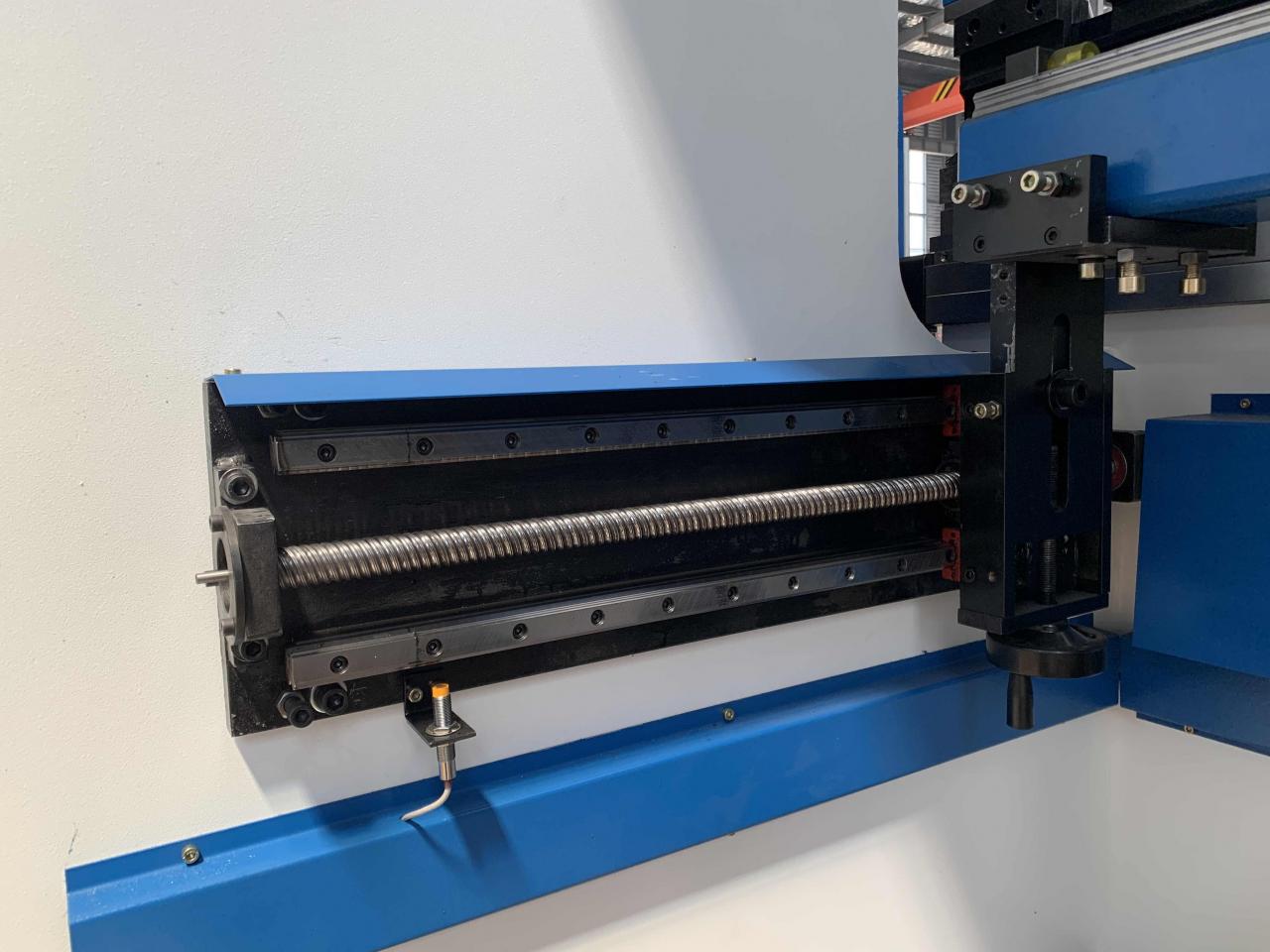

2, de kogelomloopspindel en lineaire geleiderDynamische achteraanslagen en de hogesnelheidsas dankzij de kogelomloopspindel en lineaire geleider.

3, dubbele lineaire geleiders en geïntegreerde steunbalk om de nauwkeurigheid van de vingerbeweging te verbeteren.



Internationale merkonderschrijvingen

Hoofdconfiguratie

Hoofdmotor	Siemens, Duitsland
Elektra	Schneider, Frankrijk
Hydraulische klep:	Rexroth, Duitsland
Oliepomp	Sunny, VS
Zegelring	EMB, Duitsland
Controller	DELEM DA66T
Voetschakelaar	Sanyuan HongKong
Cilinder	Jining Taifeng, Shandong
De kogelomloopspindel en lineaire geleider:	HIWIN, Taiwan
Servo-stuurprogramma	DELTA, Taiwan
Raspen liniaal	GIVI, Italië

Veiligheid & Betrouwbaarheid

Alle componenten zijn gecertificeerd volgens Europese normen, voornamelijk uit Duitsland, de VS, Nederland, Italië en Zwitserland. Alle constructiedelen worden berekend volgens de eindige elementenmethode en alleen hoogwaardig staal S275 en S355 JR, namelijk J2 (N) wordt gebruikt.

Werkbank bescherming

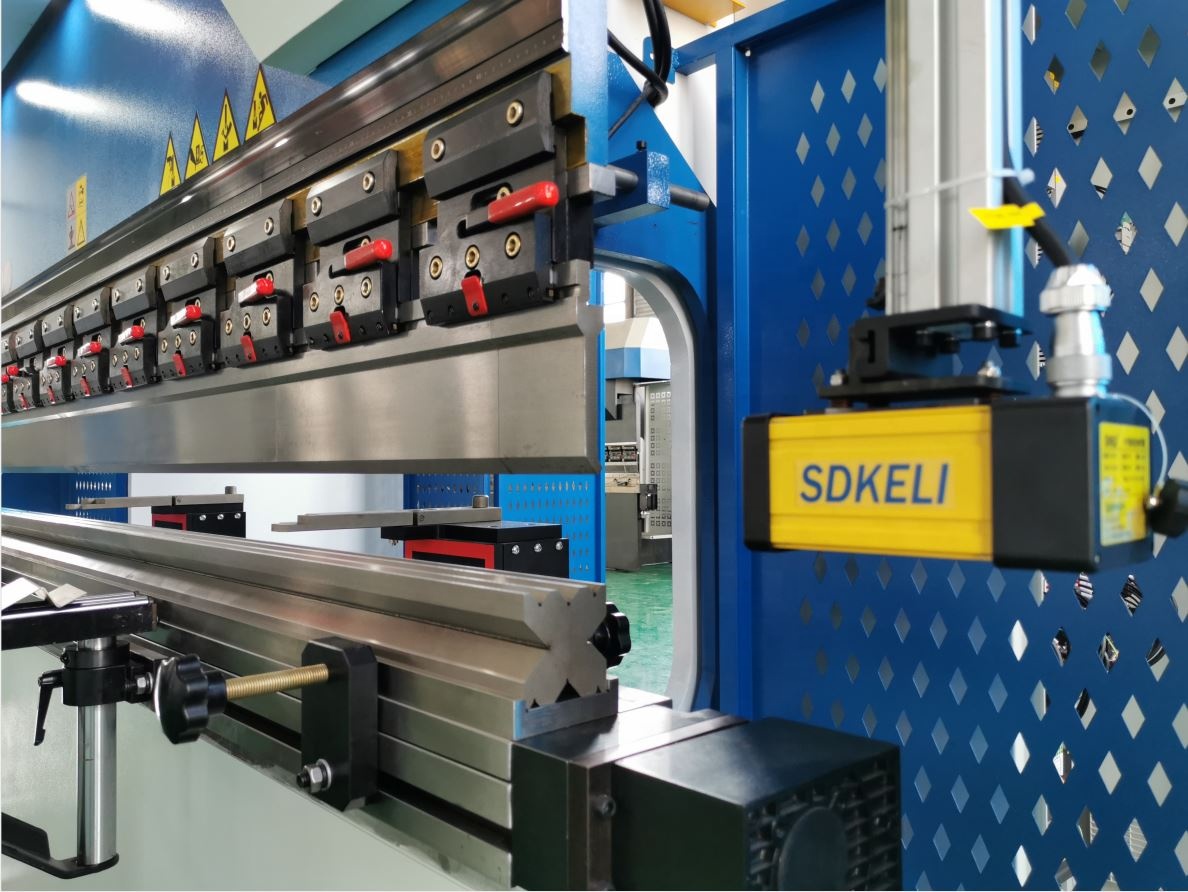

Laserbescherming: het mes stopt wanneer een obstakel wordt gedetecteerd door de laser.

Mechanische achterkant

Lichtgordijnbeveiliging of Puntbeveiliging of veiligheidshek, om mensen te waarschuwen voor gevaarlijke werkgebieden.

Werktafel zijkanten

Veiligheidshek om te voorkomen dat mensen onvoorzichtig binnenkomen.

Details

• Schuifslag (mm): 160 mm
• Automatisch niveau: volledig automatisch
• Keeldiepte (mm): 320 mm
• Machinetype: gesynchroniseerd
• Lengte van werktafel (mm): 4000
• Breedte van werktafel (mm): 140 mm
• Afmeting: 4000 x1700 x2800mm
• conditie: nieuw
• Plaats van herkomst: Anhui, China
• Materiaal / metaal verwerkt: messing / koper, roestvrij staal, LEGERING, koolstofstaal, aluminium
• Automatisering: automatisch
• Extra diensten: bewerking
• Jaar: 2022
• Gewicht (KG): 11000
• Motorvermogen (kW): 11 kW
• Belangrijkste verkoopargumenten: concurrerende prijs
• Garantie: 2 jaar
• Toepasselijke industrieën: hotels, kledingwinkels, bouwmateriaalwinkels, machinereparatiewerkplaatsen, fabrieken, voedsel- en drankenfabrieken, boerderijen, restaurants, thuisgebruik, detailhandel, levensmiddelenwinkels, drukkerijen, bouwwerkzaamheden, energie en mijnbouw, voedsel- en drankenwinkels , Reclamebureau
• Showroomlocatie: Canada, Rusland
• Marketingtype: Nieuw product 2022
• Machinetestrapport: verstrekt
• Video-uitgaande inspectie: Aangeleverd
• Garantie van kerncomponenten: 2 jaar
• Kerncomponenten: lager, motor, pomp, tandwiel, PLC, drukvat, motor
• Besturingssysteem: DELEM CT8
• Model: 160T-4000
• Elektrische componenten: Schneider uit Frankrijk
• kleur: Aangepast
• Gebruik: buigen van metalen platen
• Besturingsassen: 4 1
• Certificering: CE ISO SONCAP
• Hoofdmotor: Siemens uit Duitsland
• Doorlooptijd: 30 dagen
• After-sales service: gratis reserveonderdelen, veldinstallatie, inbedrijfstelling en training;
