Hydraulische persrem 3 meter 160 ton hoge kwaliteit cnc Wc67y-buigmachine

product beschrijving

Hydraulische kantbank cnc-buigmachine met precisie achteraanslag, servomotor, veiligheidsbescherming, snelle klem, kogelomloopspindel en lineaire geleiding. Allemaal uit Duitsland, VS, Nederland, Italië Merkonderdelen. De buigdikte en lengte kunnen op maat worden vervaardigd.

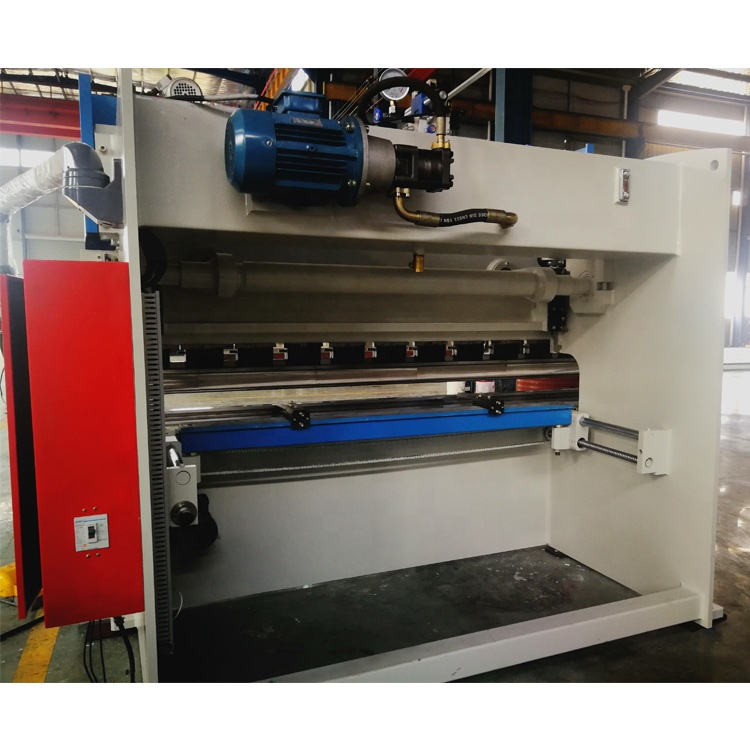

Hoge precisie achteraanslag

Snijdbare afbeeldingen

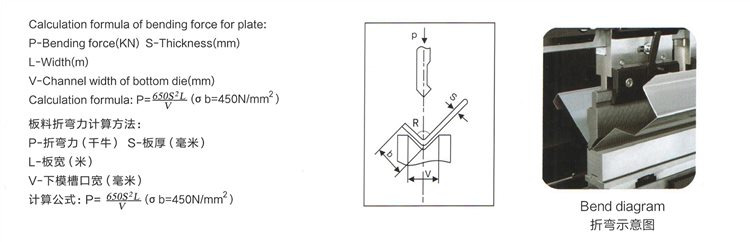

Berekeningsmethode van plaatbuigkracht

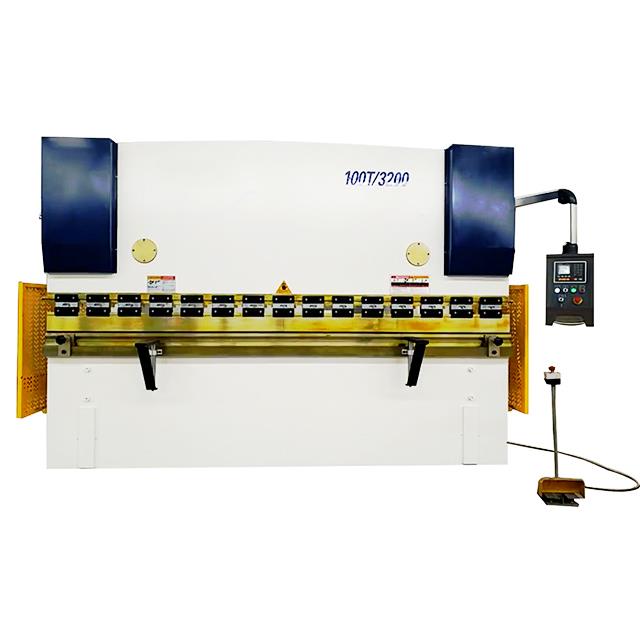

WC67Y/K kantpers

• Servomotorbesturing
• Sla tot 100 programma's op
• Tot 25 bochten per programma
• Gereedschapsbibliotheek & Gereedschapsprogramma
• Automatisch buighoekprogramma
• Hogere ram en backgahge snelheid
• Hogere buig- en positioneringsnauwkeurigheid

WC67Y/K-functies

• De hele gelaste machinestructuur bereikt een hoge stijfheid; de machine is ontworpen door ANSYS-software die de betrouwbaarheid en precisie van de kantpers kan garanderen.
• De motoren voor achteraanslag worden bestuurd door een omvormer, die een hoge positioneringsnauwkeurigheid van de achteraanslag en ram kan bereiken door de frequentie en spanning van de motor te veranderen.

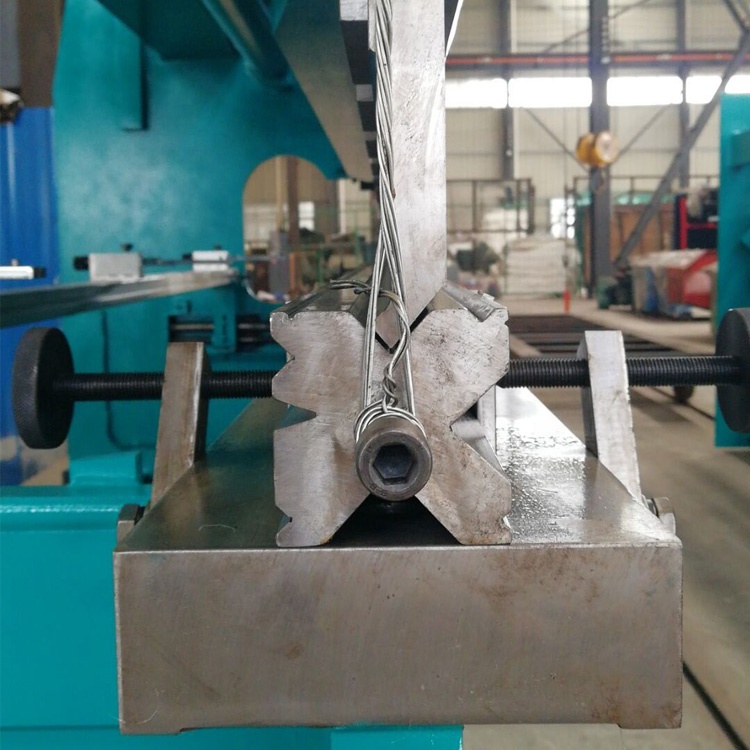

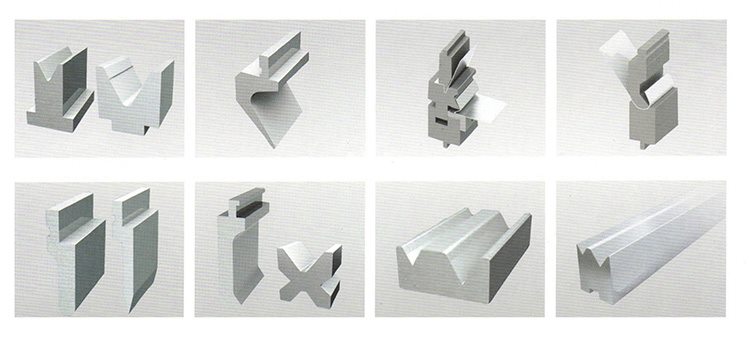

• Verschillende ponsen en matrijzen zijn optioneel volgens de eisen van de klant, zoals Multi-V-matrijs, radiusmatrijs, zwanenhalsmatrijs, enz. Een set complete standaardstempels en matrijs wordt gratis meegeleverd.
• X-as (backgahge) en Y-as (ramslag of cilinderslag) kunnen worden geprogrammeerd door de E21-systeemcontroller, die maximaal 40 programmagroepen kan opslaan. Metalen beschermkap aan de zijkant en achterkant voldoet aan de Europese veiligheidsnorm.
• Hydraulische overbelasting kan worden beschermd door een overstroomventiel, de systeemdruk kan eenvoudig worden geregeld met een drukschakelaar.
• Voetschakelaar met noodknop kan de machine onmiddellijk stoppen wanneer er een ongeluk gebeurt.

Type	Nominale druk	Werktafel Lengte:	Kolomafstand	Keeldiepte	Schuifslag	Max open	Motorkracht	Dimensies
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y-40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y-40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

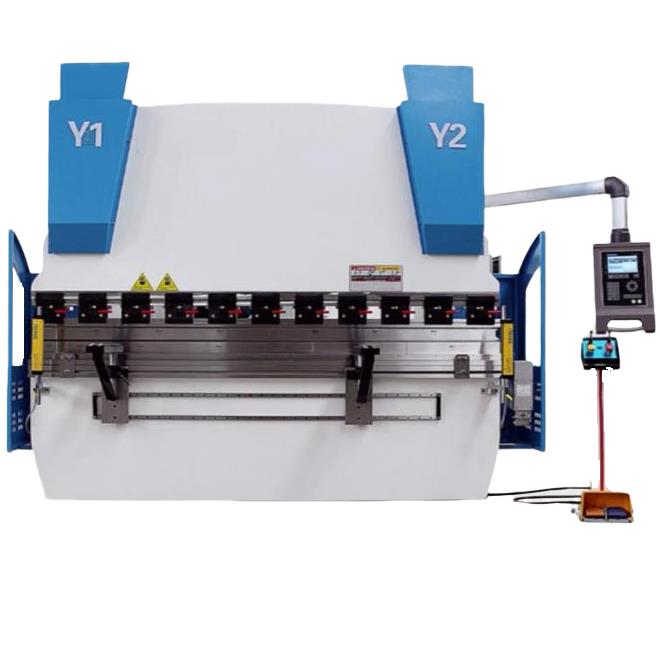

WE67K kantpers

WE67K-serie elektrohydraulische servo-afkantpers CNC-buigmachine keurt integrale lassen en integrale verwerkingsstructuur goed.

De belangrijkste componenten van de carrosserie worden geanalyseerd met ANSYS-software voor eindige-elementenanalyse, die de betrouwbaarheid en algehele nauwkeurigheid van de bewerkingsmachine garandeert.

De hoofdoliecilinder aan beide zijden doorbreekt de slagregelmodus van de traditionele mechanische buigmachine van het schottype en neemt de gesloten regelmodus aan, bestaande uit de elektrohydraulische servoklep geïmporteerd uit Duitsland en de roosterliniaal geïmporteerd uit Duitsland.

WE67YK-functies:

• Geavanceerde configuratie, hoge precisie en hoge efficiëntie CNC hydraulische afkantpers;
• Holistische lasstructuur:
• Elektrohydraulisch servosysteem, de closed-loop regelt de synchronisatie van de schuifregelaar;
• Dubbel bombeermechanisme
• Standaardconfiguratie met 3 1assen:
  Y1 (naar boven-beneden van linker cilinder)
  Y2 (naar boven-beneden van rechter cilinder)
  X (vooruit-achteruit van backguge)
  V (hydraulische bekroning)

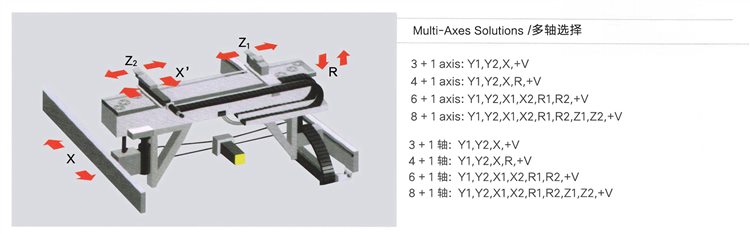

• Achteraanslagsysteem Optioneel:
  4 assen achteraanslag (X. R, Z1. Z2)
  5 assen achteraanslag (XR Z1. Z2,X')
  6 assen achteraanslag (X1. X2. R1. R2,Z1. Z2)

Type	Nominale druk	Werktafel Lengte:	Kolomafstand	Keeldiepte	Schuifslag	Max open	Motorkracht	Dimensies
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

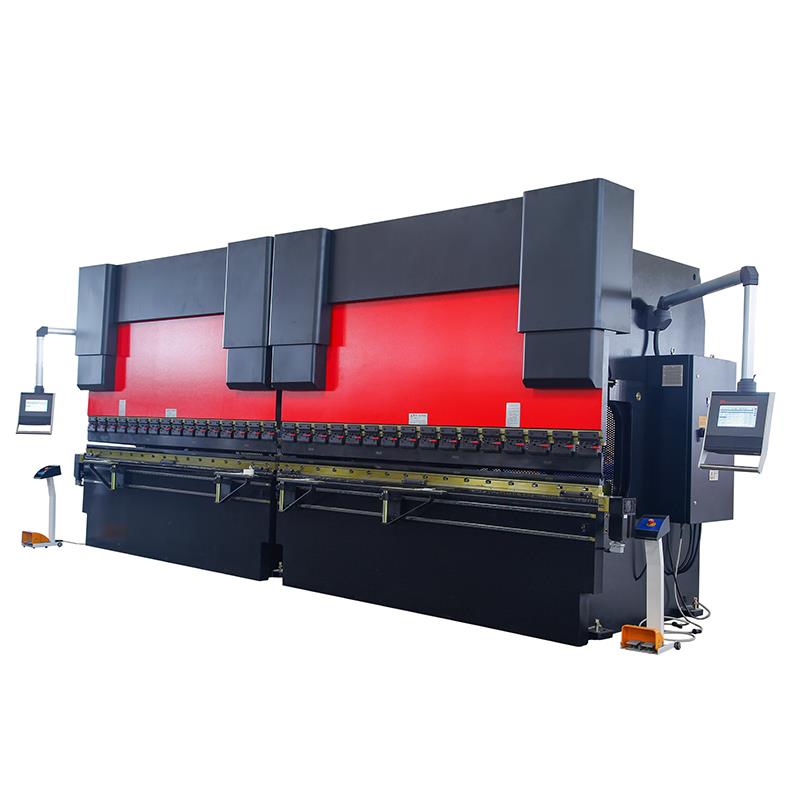

Tandem afkantpers

• Er werden twee (WC67Y/WE67K) mainframes geselecteerd om de synchrone apparatuur met dubbele machine te configureren.
• De gecombineerde buigmachine met dubbele machine kan superlang werkstuk verwerken, vooral geschikt voor stadsbouw, snelweglichtmast, elektrische paal enzovoort.
• De twee soorten werktuigmachines kunnen ook afzonderlijk worden gebruikt om de productie-efficiëntie te verbeteren en zijn uitgerust met een doorbuigingscompensatiemechanisme.
• Het synchrone mechanisme keurt mechanische vloeibare servo en mechanisch blok goed.
• Deze machine werd gecombineerd met twee sets afkantpersen van 400 ton.
• Tandembesturing bereikt synchroon werken. Enkele machine werd gecombineerd door werktafel, rechter en linker wandplaat.
• Vanwege het transport nemen we een geassembleerde structuur aan. Het rek heeft een sterke stijfheid, twee cilinders zijn geïnstalleerd op de rechter en linker wandplaat, het hydraulisch systeem stond onder invloed van een elektrisch systeem, de aandrijfcilinder werkte naar beneden. Op de ram zijn er bovenste matrijzen, wanneer de bovenste matrijzen en onderste matrijzen worden aangeraakt, zal het systeem de druk verhogen en de werkstukken vormen.
• Met verschillende matrijzen en onder verschillende buigtypes, kan het verschillende vormen van werkstukken krijgen. De kwaliteit is stabiel en
  betrouwbaar.

Type	Nominale druk	Werktafel Lengte:	Kolomafstand	Keeldiepte	Schuifslag	Max open
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1. Wat is ons hoofdproduct?

A1: Ons bedrijf is een professionele plaatbewerkingsmachine van RAYMAX. Concentreer je op een vierkolomspersmachine, reliëfdeurpersmachine, buigmachine, knipmachine, cnc plasmasnijmachine, rolmachine, ponsmachine, hydraulische ijzerbewerker, lasapparatuur. Al deze machines zullen worden opgelost voor de tank, pan, trolley, ect.

Q2. Wanneer kan ik de prijs krijgen?

A2: We bieden de offerte meestal binnen 8 uur aan. Neem voor een dringende aanbieding contact met ons op voor een speciale aanbieding.

Q3. Wat is de handelstermijn?

A3: We accepteren fabriek af fabriek, FOB Dalian, CNF of CIF, als uw vereiste.

Q4. hoe lang is onze productie toonaangevende tijd?

A4: Het hangt af van het type apparatuur.
We leveren de goederen vaak binnen 35 dagen.

V5. Wat is de betalingstermijn?

A5: door T/T vóór verzending of door L/C op zicht.

Q6. Als er tijdens de verzending schade aan producten is, hoe krijgt u dan vervanging?

A6: Ten eerste moeten we de oorzaak van de schade onderzoeken. Tegelijkertijd claimen wij de verzekering zelf of staan wij de koper bij.
Ten tweede sturen we de vervanging naar de koper. De verantwoordelijke persoon voor bovenstaande schade neemt de kosten van de vervanging voor zijn rekening.

Q7. Wat zijn uw verpakkingsvoorwaarden?

A7: Verpakking: exportwaardig pakket geschikt voor containervervoer.
Houten kist, ijzeren pallet, plastic film ect.

Q8. Test je al je goederen voor levering?

A8: Ja, we hebben 100% test voor levering.

Q9: Waar is uw fabriek gevestigd?

A9: Onze fabriek is gevestigd in Dalian, provincie Liaoning.

Q10: Wat is uw garantie?

A10: Garantie: 24 maanden na commerciële exploitatie of 18 maanden vanaf de datum van verzending, onder voorbehoud van de eerdere vervaldatum.

Q11: Kunt u een inspectie vóór verzending van dertig partijen regelen?

A11: Inspectie vóór verzending: De inspectie vóór verzending door de leverancier is definitief; inspectie vóór verzending door derde op koperskosten.

Q12: Kunnen we ons OEM-logo doen?

A12:Ja, voor de door u aangeleverde producten met tekening passen wij uiteraard uw logo toe",

Details

• Schuifslag (mm): 320 mm
• Automatisch niveau: halfautomatisch
• Keeldiepte (mm): 450 mm
• Machinetype: torsiestaaf, kantpers
• Lengte van werktafel (mm): 3200
• Breedte van werktafel (mm): 400 mm
• Afmeting: 3260*3100*3800mm
• conditie: nieuw
• Materiaal / metaal verwerkt: messing / koper, roestvrij staal, LEGERING, koolstofstaal, aluminium
• Automatisering: automatisch
• Extra diensten: bewerking
• Gewicht (KG): 44000
• Motorvermogen (kW): 37 kW
• Belangrijkste verkoopargumenten: automatisch
• 1 jaar garantie
• Toepasselijke industrieën: bouwmateriaalwinkels, machinereparatiewerkplaatsen, fabrieken, boerderijen, detailhandel, bouwwerkzaamheden, reclamebedrijf
• Showroomlocatie: Verenigde Staten, Brazilië, Peru, Thailand, Argentinië, Chili, Colombia, Algerije
• Marketingtype: Nieuw product 2020
• Machinetestrapport: verstrekt
• Video-uitgaande inspectie: Aangeleverd
• Garantie van kerncomponenten: 1 jaar
• Kerncomponenten: lager, motor, pomp, tandwiel, PLC, drukvat, motor, anders, versnellingsbak
• Vermogen: hydraulisch
• Grondstof: Blad / Plaat Rolling
• Geleverde after-sales service: ingenieurs beschikbaar voor service aan machines in het buitenland, gratis reserveonderdelen, veldinstallatie, inbedrijfstelling en training, veldonderhoud en reparatieservice, videotechnische ondersteuning, online ondersteuning
• naam: de prijs van de kantpersmachine:
• CONTROLLER: ESTUN E21s
• Besturing: AC-motoren frequentieomvormer
• Keeldiepte: 450 mm
• Type: hydraulische buiggereedschappen
• Toepassing: buigen van roestvrij staal
• Certificering: ce
• Na garantieservice: video technische ondersteuning, online ondersteuning
