Cnc-persrem met foto-elektrische afscherming Elektro-hydraulische synchrone buigmachine

Elektrohydraulische kantpers

De RAYMAX-afkantpers heeft een CNC-bombingsysteem voor verbeterde kwaliteit, een servo-aangedreven achteraanslagsysteem voor
verhoogde snelheden en een voor 3D geschikte grafische besturingseenheid om buigsequenties en botsingspunten te simuleren. Heeft ook verhoogde werksnelheden, slag, daglicht en perscapaciteiten van machines uit de GENIUS-serie. De toekomst - als gevolg van stijgende energiekosten en steeds kostenefficiëntere snelheidsgeregelde aandrijvingen die op de markt worden aangeboden, zijn oplossingen met variabele snelheid in opmars.

product specificaties

Type	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Nominale kracht (KN)	630	800	1000	1600	2000	2500	3000
Buiglengte (mm)	2500	3200	3200	3200	3200	2700	3200
Verticale afstand (mm)	1900	2700	2700	2700	2700	2700	2700
Diepte van de keel (mm)	350	350	400	400	400	400	400
Schuifregelaar (mm)	170	170	200	200	200	200	200
Max.opening (mm)	380	380	420	420	420	420	420
Hoofdmacht (Kw)	5.5	7.5	7.5	11	15	15	22
Kraaiende cilinders	2	3	3	3	3	3	3
Besturingsassen	3+1	3+1	3+1	3+1	3+1	3+1	3+1
X-as reizen (mm)	500	500	500	500	500	500	500
X-assnelheid (mm/s)	200	200	200	200	200	200	200
Algemene dimensie (LxBxH)(mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Gewicht (ton)	5.8	7.8	8.5	11	14.2	15.6	16.8

Product configuratie

DA-53T besturingssysteem

*"Sneltoets"aanraaknavigatie

*10,1" kleuren-TFT met hoge resolutie

*Tot 4 assen (Y1,Y2 + 2 hulpassen)

*Bekroning controle

*Gereedschap / materiaal / productbibliotheek

*Servo- en frequentieomvormerbesturing

*Geavanceerde Y-as-regelalgoritmen voor zowel closed-loop als open-loop kleppen.

*TandemLink (optie)

*USB-geheugenstick-interface

*Profiel-T offline software

Snelle klemmingen

* Standaard dubbele V-ondermatrijzen met verschillende afmetingen en verschillende gevormde sleuven naar keuze, handig voor het uitwisselen van matrijzen, geschikt voor het buigen van gewone platen, met hoge kostenprestatieverhouding CNC dubbele V-matrijswerkbank, handig voor installatie van gesegmenteerde matrijzen.

Taiwan HIWIN kogelomloopspindel en lineaire geleiderail

* Uitgerust met Taiwan HIWIN kogelomloopspindel en lineaire geleiderail, achteraanslag keurt horizontale installatie schaalstructuur met hoge stabiliteit, enkele schaal dubbele geleiderail, hoge precisie, X-as aandrijving, automatisch CNC systeem

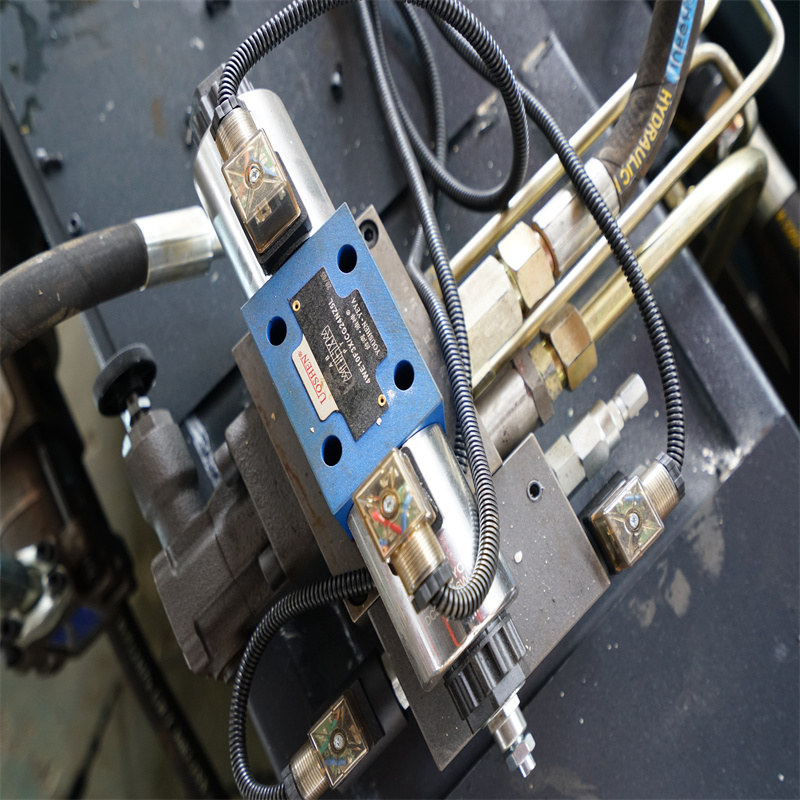

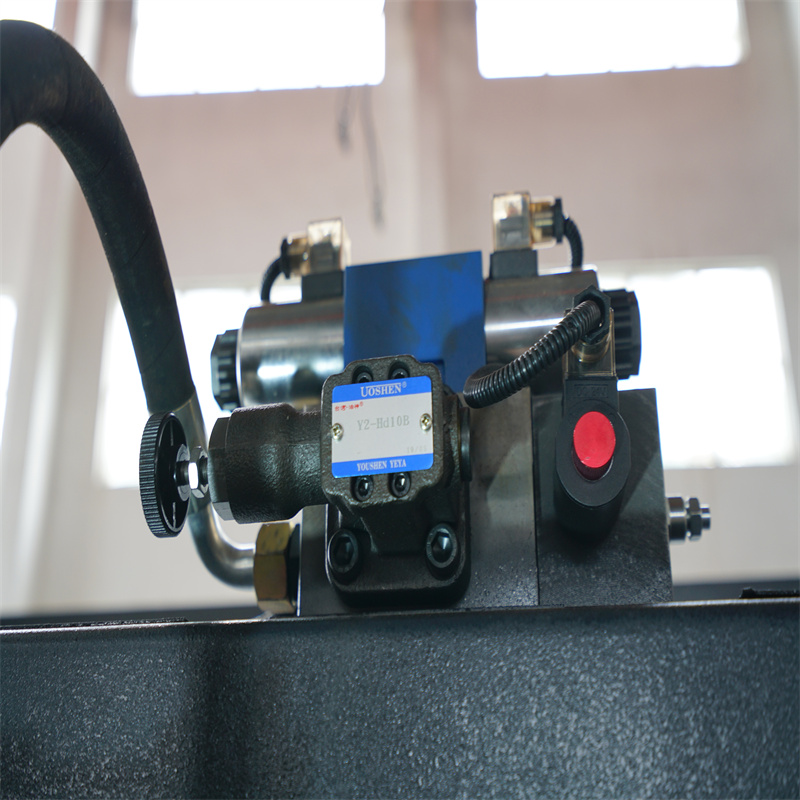

Wereldberoemde Hydraulische waardeset

Gebruik de beste kwaliteit Duitsland BOSCH REXROTH cilinderklep om hoge prestaties en hoge betrouwbaarheid te garanderen, geen ollekkage en fouten.

V-as Mechanisch Kraaien

V-as mechanisch kraaien, verbetering van de nauwkeurigheid van buighoek en lineariteit;

Siemens-motor

Garandeert de levensduur van de machine en vermindert het geluid tijdens het werken;

Voetschakelaar

* Het is verplaatsbaar en kan de operatie op elk gewenst moment stoppen met een noodknop. Verhoging van de levensduur en optionele gevoeligheid. Het is betrouwbaarder.

Handmatige achteraanslagvinger

*2 tot 5 achteraanslagvingers (standaard 3)

0il pomp

*Amerikaans wereldberoemd merk voor hydraulische pomp. Het presteert goed en biedt veel vermogen voor het hele systeem. Het gebruik van Sunny pump zorgt voor een langere levensduur van de pomp en een lager geluidsniveau.

42CrMo-gereedschappen

* De matrijzen zijn gemaakt van 42CrMo-staal, hardheid na warmtebehandeling tot 42 graden, waardoor de levensduur van de matrijs wordt gegarandeerd

Spanje FAGOR Raspenliniaal

* Het positiesignaal van de schuif wordt teruggekoppeld naar de controller door de FAGOR-raspliniaal van Spanje, waarna de CNC-controller de hoeveelheid brandstoftank aanpast door de grootte van de synchrone klepopening te wijzigen, waarbij de schuifregelaar (Y1, Y2) op dezelfde frequentie wordt bestuurd en de parallel wordt gehandhaafd staat van de werktafel.

Krachtige kast

*Franse schneider-elektriciteit om de stabiliteit van de machine te garanderen, en Estun-servoaandrijving om de nauwkeurigheid van X-, Y-assen te regelen.

*Geopende deur

*Uitschakelen

Details

• Schuifslag (mm): 120 mm
• Automatisch niveau: volledig automatisch
• Keeldiepte (mm): 320 mm
• Machinetype: gesynchroniseerd
• Lengte van werktafel (mm): 3200
• Breedte van werktafel (mm): 3200 mm
• Afmeting: 3500x1700x2200mm
• conditie: nieuw
• Plaats van herkomst: China
• Materiaal / metaal verwerkt: messing / koper, roestvrij staal, LEGERING, koolstofstaal, aluminium
• Automatisering: automatisch
• Extra services: op lengte gesneden
• Jaar: 2021
• Gewicht (KG): 2800
• Motorvermogen (kW): 13,5 kW
• Belangrijkste verkoopargumenten: automatisch
• Garantie: 2 jaar
• Toepasselijke industrieën: hotels, kledingwinkels, bouwmateriaalwinkels, machinereparatiewerkplaatsen, fabrieken, voedsel- en drankenfabrieken, boerderijen, restaurants, thuisgebruik, detailhandel, levensmiddelenwinkels, drukkerijen, bouwwerkzaamheden, energie en mijnbouw, voedsel- en drankenwinkels , Anders, Reclamebedrijf
• Showroomlocatie: Geen
• Marketingtype: Nieuw product 2021
• Machinetestrapport: verstrekt
• Video-uitgaande inspectie: Aangeleverd
• Garantie van kerncomponenten: 2 jaar
• Kerncomponenten: lager, motor, pomp, PLC, motor
• CNC-besturingssysteem: DA53T
• Functie: plaatwerk buigen
• Vermogen: 13kw
• Productnaam: kantpers:
