15t 40t 80t 100t Hydraulische Kantbank Cnc Buigmachine

Kantpers/buigmachine

hydraulische kantbank cnc-buigmachine met precisie achteraanslag, servomotor, veiligheidsbescherming, snelle klem, kogelomloopspindel en lineaire geleider. Allemaal uit Duitsland, de VS, Nederland, Italië Merkonderdelen. De buigdikte en lengte kunnen op maat worden vervaardigd.

Snijdbare afbeeldingen

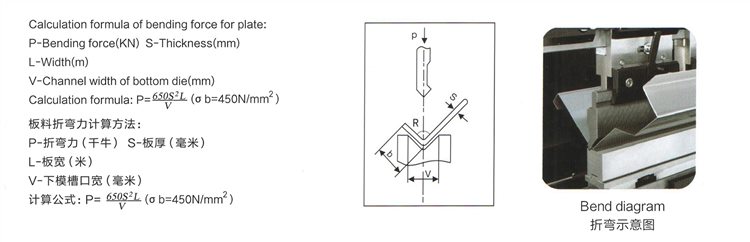

Krachttabel voor kantpers

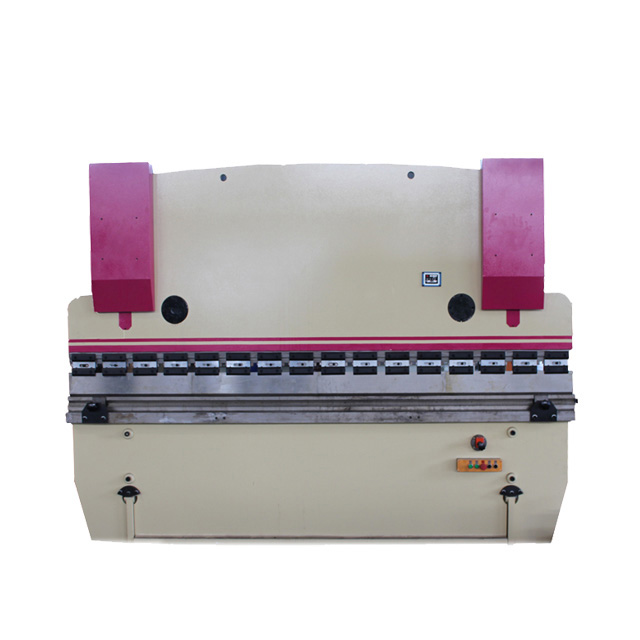

WC67Y/K kantpers

WC67Y/K kantpers

●Servomotorbesturing

●Sla tot 100 programma's op

●Tot 25 bochten per programma

●Gereedschapsbibliotheek & gereedschapsprogramma

●Automatisch buighoekprogramma

●Hoger ram en backgahge snelheid

●Hogere buig- en positioneringsnauwkeurigheid

WC 67Y/K Kenmerken

De hele gelaste machinestructuur bereikt een hoge stijfheid; de machine is ontworpen door ANSYS-software die de betrouwbaarheid en precisie van de kantpers kan garanderen.

De motoren voor achteraanslag worden bestuurd door een omvormer, die een hoge positioneringsnauwkeurigheid van de achteraanslag en ram kan bereiken door de frequentie en spanning van de motor te veranderen.

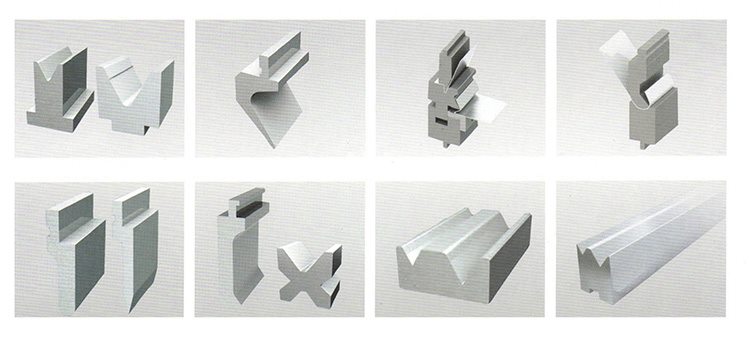

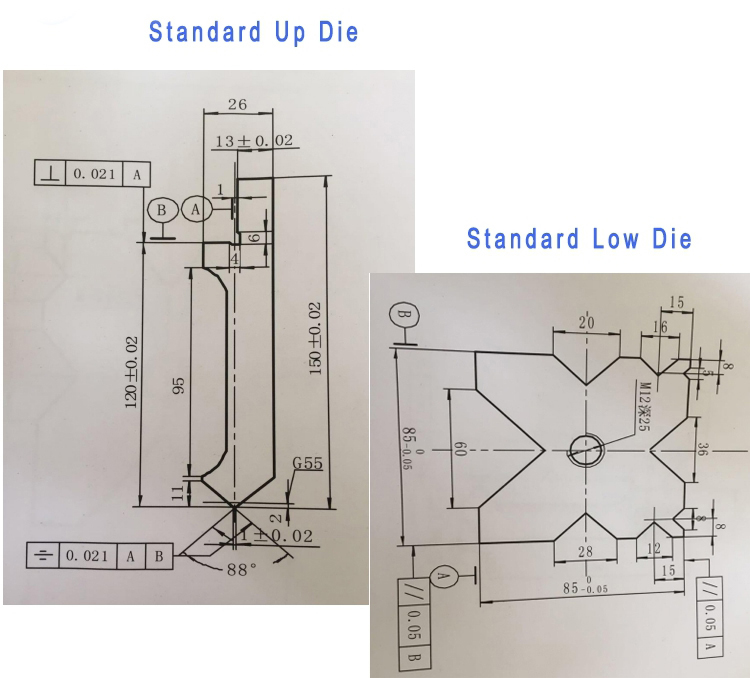

Verschillende ponsen en matrijzen zijn optioneel volgens de eisen van de klant, zoals Multi-V-matrijs, radiusmatrijs, zwanenhalsmatrijs, enz. Een set complete standaardstempels en matrijs wordt gratis meegeleverd.

X-as (backgahge) en Y-as (ramslag of cilinderslag) kunnen worden geprogrammeerd door de E21-systeemcontroller, die maximaal 40 programmagroepen kan opslaan. Metalen beschermkap aan de zijkant en achterkant voldoet aan de Europese veiligheidsnorm.

Hydraulische overbelasting kan worden beschermd door een overstroomventiel, de systeemdruk kan eenvoudig worden geregeld met een drukschakelaar.

Voetschakelaar met noodknop kan de machine onmiddellijk stoppen wanneer er een ongeluk gebeurt.

Type	Nominale druk	Werktafel Lengte:	Kolomafstand	Keeldiepte	Schuifslag	Max open	Motorkracht	Dimensies
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y-40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y-40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

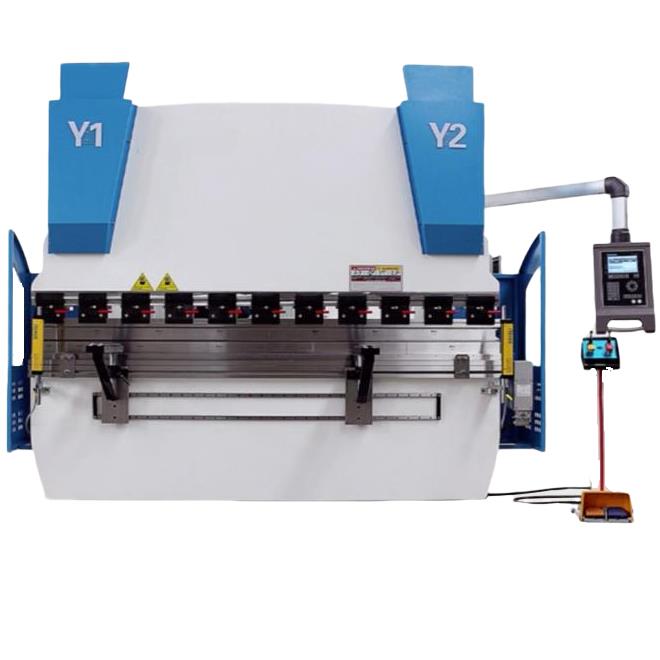

WE67K-serie elektrohydraulische servo-afkantpers CNC-buigmachine

WE67K-serie elektrohydraulische servo-afkantpers CNC-buigmachine keurt integrale lassen en integrale verwerkingsstructuur goed.

De belangrijkste componenten van het lichaam worden geanalyseerd met ANSYS eindige-elementenanalysesoftware, die de betrouwbaarheid en
algehele nauwkeurigheid van de werktuigmachine.

De hoofdoliecilinder aan beide zijden doorbreekt de slagregelmodus van de traditionele mechanische buiging van het schottype
machine en keurt de gesloten regelmodus goed, bestaande uit de elektrohydraulische servoklep geïmporteerd uit Duitsland en de roosterliniaal geïmporteerd uit Duitsland.

WE67YK-functies:

●Geavanceerde configuratie, hoge precisie en hoge efficiëntie CNC hydraulische afkantpers

●Holistische lasstructuur

●Elektrohydraulisch servosysteem, de closed-loop regelt de synchronisatie van de schuifregelaar

●Dubbel bekroningsmechanisme

●Standaardconfiguratie met 3 1assen:
Y1 (naar boven-beneden van linker cilinder)
Y2 (naar boven-beneden van rechter cilinder)
X (vooruit-achteruit van backguge)
V (hydraulische bekroning)

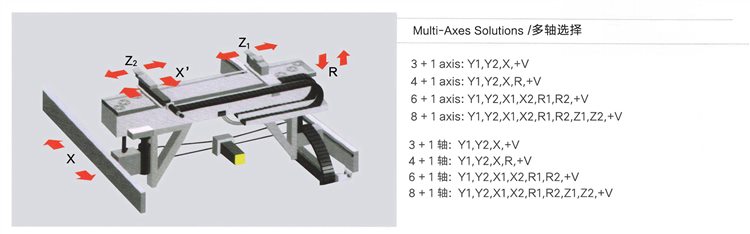

●Achteraanslagsysteem Optioneel:
4 assen achteraanslag (X. R, Z1. Z2)
5 assen achteraanslag (XR Z1. Z2,X')
6 assen achteraanslag (X1. X2. R1. R2,Z1. Z2)

Type	Nominale druk	Werktafel Lengte:	Kolomafstand	Keeldiepte	Schuifslag	Max open	Motorkracht	Dimensies
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

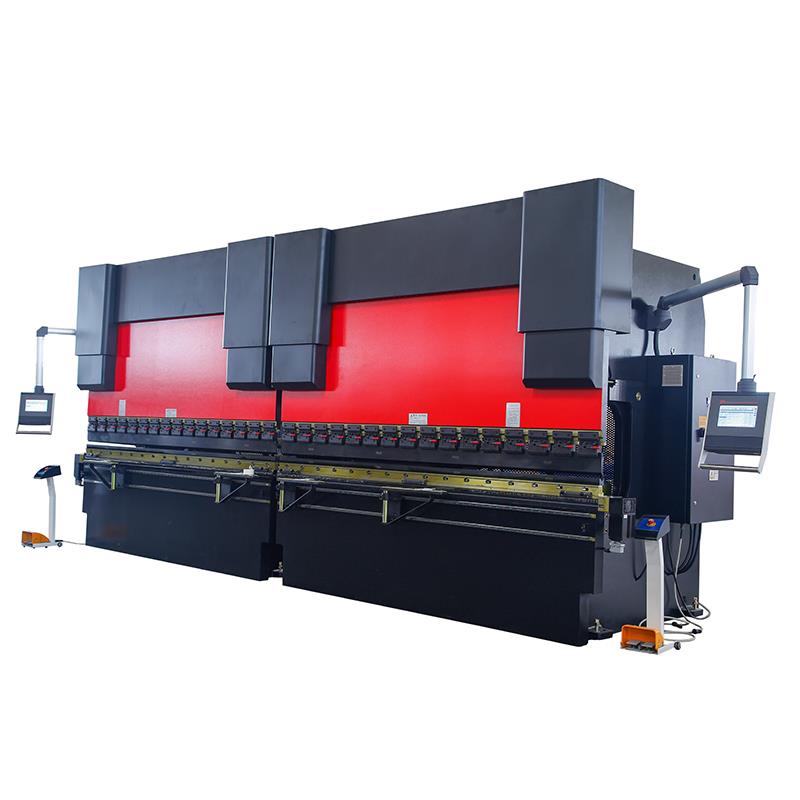

Dubbele kantpers

Er werden twee (WC67Y/WE67K) mainframes geselecteerd om de synchrone apparatuur met dubbele machine te configureren.

De gecombineerde buigmachine met dubbele machine kan superlang werkstuk verwerken, vooral geschikt voor stadsbouw, snelweglichtmast, elektrische paal enzovoort.

De twee soorten werktuigmachines kunnen ook afzonderlijk worden gebruikt om de productie-efficiëntie te verbeteren en zijn uitgerust met een doorbuiging
compensatiemechanisme.

Het synchrone mechanisme keurt mechanische vloeibare servo en mechanisch blok goed. ●Deze machine werd gecombineerd met twee sets afkantpersen van 400 ton.

Tandembesturing bereikt synchroon werken. Enkele machine werd gecombineerd door werktafel, rechter en linker wandplaat.

Vanwege het transport nemen we een geassembleerde structuur aan. Het rek heeft een sterke stijfheid, twee cilinders zijn geïnstalleerd op de rechter en linker wandplaat, het hydraulisch systeem stond onder invloed van een elektrisch systeem, de aandrijfcilinder werkte naar beneden. Op de ram zijn er bovenste matrijzen, wanneer de bovenste matrijzen en onderste matrijzen worden aangeraakt, zal het systeem de druk verhogen en de werkstukken vormen.

Met verschillende matrijzen en onder verschillende buigtypes, kan het verschillende vormen van werkstukken krijgen. De kwaliteit is stabiel en
betrouwbaar.

Type	Nominale druk	Werktafel Lengte:	Kolomafstand	Keeldiepte	Schuifslag	Max open
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. Accepteert uw bedrijf een aangepaste aanbieding, we hebben speciale behoefte.

RAYMAX is een bedrijf dat zich richt op onderzoek en fabricage van modulaire cnc-machines. We hebben een zeer rijke ervaring en een sterk onderzoeks- en ontwikkelingsvermogen voor werktuigmachines. We zijn zeer bereid om u op maat gemaakte, zeer efficiënte apparatuur aan te bieden, zolang u bepaalde behoeften heeft.

2. Welk certificaat krijgt de machine in uw bedrijf?

We hebben de ISO9001-goedkeuring van het kwaliteitssysteem en de CE-certificering doorstaan.

3. Heeft u een prijslijst voor optionele configuratie?

We hebben verschillende configuraties en zoveel verschillende specificaties, dus we kunnen u geen prijslijst aanbieden. Neem contact op met onze sales engineer als u geïnteresseerd bent in een bepaalde specifieke configuratie.

4. Accepteert uw bedrijf de CIF-prijs?

CIF-prijs is inclusief verzendkosten van de cnc-machine die moet worden vermeld op basis van de verschillende bestemmingshaven en verschillende in verschillende maanden. Neem contact met ons op als u een dergelijke behoefte heeft.

5. Als uw ingenieur naar ons land komt om de machine te repareren en wat training te volgen, hoeveel kost het dan?

De kosten omvatten voornamelijk de kosten van retourvluchten, kost en inwoning, evenals v isa fee. Personeelskosten zijn:
100USD/dag/persoon, normaal gesproken is het een baan voor twee personen. Maar het zal afhangen van een grote uitrusting of installatie en het debuggen van de hele lijn.

6. Wat is de garantie?

De garantie is 12 maanden die ingaat vanaf de dag dat de machine is aangekomen in de haven van de importeur.

7. Wat zijn uw transportmethoden?

Voor de meeste landen zullen we onze machine over zee vervoeren, en voor het binnenland kunnen we gebruik maken van spoor- of snelwegvervoer. Geëxporteerde cnc-machines worden allemaal verpakt in een houten kist die in een 40 HQ kan worden bevestigd.

8. Als de machine buiten de garantie valt, hoe worden de kosten van accessoires dan in rekening gebracht?

Voor de machine die buiten de garantie valt en die onderdelen moet vervangen, brengen we kosten in rekening volgens de onderdelenofferte. Als u vragen heeft, kunt u ons mailen voor overleg.

9. Wat zou ik doen voor de machinestoring?

Als de machinestoring en gebruikers niet kunnen oplossen, stuur ons dan een e-mail voor overleg. Onze serviceafdeling reageert binnen 24 uur.

10. Hoe de machinegarantie definiëren? Wanneer ben je begonnen met timen?

De garantie identificeren wij aan de hand van het fabrieksnummer. Garantietiming geteld vanaf de inbedrijfstelling en acceptatie van de apparatuur. Als u vragen heeft, kunt u ons mailen voor overleg.

11. Hoe lang is de garantieperiode van werktuigmachines?

We toewijding aan client machines zijn een jaar garantie. Voor de aankoop van de gebruiker, geregistreerd als lid op deze website, met het fabrieksnummer van de machine, kunt u genieten van een verlengde garantie van 3 maanden. Raadpleeg de lidmaatschapsservice voor meer informatie.

12. Heeft MC een onderhoudshandleiding en gebruiksaanwijzing?

Elke cnc-machine die de fabriek verlaat, zal samen met gerelateerde series of modellen de Engelse instructies bevatten, inclusief onderhoudshandleiding en bedieningshandleiding. Bijgevoegde documentatie kan ook instructies voor de cnc-controller bevatten, instructies voor onderdelen die u hebt gekocht (zoals een draaitafel, oliekoeler)

Details

• Schuifslag (mm): 320 mm
• Automatisch niveau: halfautomatisch
• Keeldiepte (mm): 450 mm
• Machinetype: torsiestaaf, rijgmachine
• Lengte van werktafel (mm): 4000
• Breedte van werktafel (mm): 400 mm
• Afmeting: 6060*3100*3800mm
• conditie: nieuw
• Materiaal / metaal verwerkt: roestvrij staal
• Automatisering: automatisch
• Extra services: op lengte gesneden
• Jaar: 2021
• Gewicht (KG): 1850
• Motorvermogen (kW): 37 kW
• Belangrijkste verkoopargumenten: automatisch
• 1 jaar garantie
• Toepasselijke industrieën: bouwmateriaalwinkels, machinereparatiewerkplaatsen, fabrieken, boerderijen, detailhandel, bouwwerkzaamheden, reclamebedrijf
• Showroomlocatie: Verenigde Staten, Duitsland, Vietnam, Brazilië, Peru, Mexico, Rusland, Thailand, Marokko, Kenia, Chili, Algerije, Zuid-Afrika
• Marketingtype: Nieuw product 2020
• Machinetestrapport: verstrekt
• Video-uitgaande inspectie: Aangeleverd
• Garantie van kerncomponenten: 1 jaar
• Kerncomponenten: Motor
• Geleverde after-sales service: ingenieurs beschikbaar voor service aan machines in het buitenland, gratis reserveonderdelen, veldinstallatie, inbedrijfstelling en training, veldonderhoud en reparatieservice, videotechnische ondersteuning, online ondersteuning
• Grondstof: stalen staaf;
• Vermogen: hydraulisch
• Gebruik: buigen van metalen platen
• Spanning: 220V/380V/400V
• Verwerkingsmateriaal: staal aluminium
• Gebruik: vierkante stalen I-balk ect.
• Verwerkt materiaal: Buigen van zacht staalplaat;
• Materialen: Aluminium plaat buigen
• Certificering: ISO 9001:2000
• Na garantieservice: video technische ondersteuning, online ondersteuning, reserveonderdelen, veldonderhoud en reparatieservice
