Wc67k-400T Cnc Plc Handmatige plaatbuigmachine Hydraulische Nc-persremmachine

Productoverzicht

Speciaal numeriek controlesysteem is uitgerust met het hoofdframe van de hydraulische kantpersmachine.

De programmeerfunctie met meerdere werkstappen is in staat om een automatische werking en continue positionering van procedures met meerdere stappen te bereiken, evenals een automatische precisie-aanpassing voor de posities van de achterste aanslag en het glijblok.

De machine is uitgerust met een buigtelfunctie, voor een realtime weergave van de verwerkingshoeveelheid, een geheugen voor stroomuitval van de positiesstopper en glijblok, evenals procedures en parameters.

Geïmporteerde kogellagerspilschroef en lineaire geleiderail worden gebruikt voor de achterste stop, om de positioneringsnauwkeurigheid van de achterste stop te garanderen, voor een hogere verwerkingsprecisie van de machine.

Prestaties en functies:

1. Het machinelichaam bevindt zich in een algehele gelaste en algehele bewerkte structuur, en ANSYS Finlte Element-analysesoftware wordt toegepast op de belangrijkste delen van het machinelichaam voor analyse, wat de betrouwbaarheid van de werktuigmachine en de precisie van de gehele machine heeft gegarandeerd.

2. Regelmodus met gesloten lus, bestaande uit een elektrohydraulische servoklep geïmporteerd uit Duitsland en geïmporteerde roosterliniaal, wordt gebruikt voor de belangrijkste oliecilinders aan beide zijden, om het slagbesturingspatroon van traditionele buigmachines van het mechanische stoptype te doorbreken, typisch voor hoge feedbackprecisie voor positie van glijblok, nauwkeurige en stabiele werking, goede synchronisatieprestaties en hoge herhaalde positioneringsprecisie van glijblok.

3. Geïmporteerde onderdelen worden gebruikt voor alle functionele onderdelen in de achterste stop om de stopprecisie van de achterste stop te garanderen en het mechanisme van de achterste stop zal meerdere stopassen voor meer complete functies gebruiken volgens de eisen van de klant.

4. Geïntegreerd besturingssysteem geïmporteerd uit Duitsland wordt gebruikt voor het hele hydraulische systeem, om de installatie van pijpleidingen te vereenvoudigen en om een stabiele werking en een eenvoudig en mooi uiterlijk van de werktuigmachine te garanderen.

5. C-vormige platen zijn aan beide zijden van het machinelichaam gemonteerd en de zeer nauwkeurige roosterliniaal is op de C-vormige platen gemonteerd, om zo de invloed op de hangende precisie als gevolg van vervorming van het machinelichaam tijdens het buigproces te voorkomen.

6. De onderste werkbank is uitgerust met een automatisch compensatiemechanisme voor hydraulische doorbuiging, om een effectieve dode zonevrije compensatie te bereiken met een hoge buignauwkeurigheid en gegarandeerde lange stabiliteit.

Het numerieke besturingssysteem verwijst naar het numerieke besturingssysteem speciaal voor elektrohydraulische servobuigmachines van het Italiaanse ESA, Nederland DELEM. of Zwitserse CYBELEC-bedrijven, in staat om de functies van grafische programmering voor buighoek te bereiken, compensatie voor hoekaanpassing automatische berekening en aanpassing van buigdruk, automatische berekening van compensatie voor werkbankvervorming, verlenging van de lengte van werkstukken, buigdruk voor het persen van de zool, open afstand , en terugtrekken van de achterstopper, enz.

KENMERKEN IN EEN OOGOPSLAG

DELEM DA53T-controllerfunctie:

1. 10,1-inch TFT-scherm met hoge resolutie in ware kleuren.
2. Tot 4-assige besturing (Y1, Y2 2 hulpassen)
3. Regeling doorbuigingscompensatie met modus/materiaal/productbibliotheek.
4. Ondersteuning van servo- of frequentieconversiecontrole.
5. Geavanceerd Y-as-besturingsalgoritme kan zowel gesloten-lusklep als open-lusklep regelen.
6. Netwerk dubbele computerkoppeling (optioneel).
7. USB-randapparatuurinterface.Profile-53tl offline programmeersoftware.

Multi V mal (optioneel)

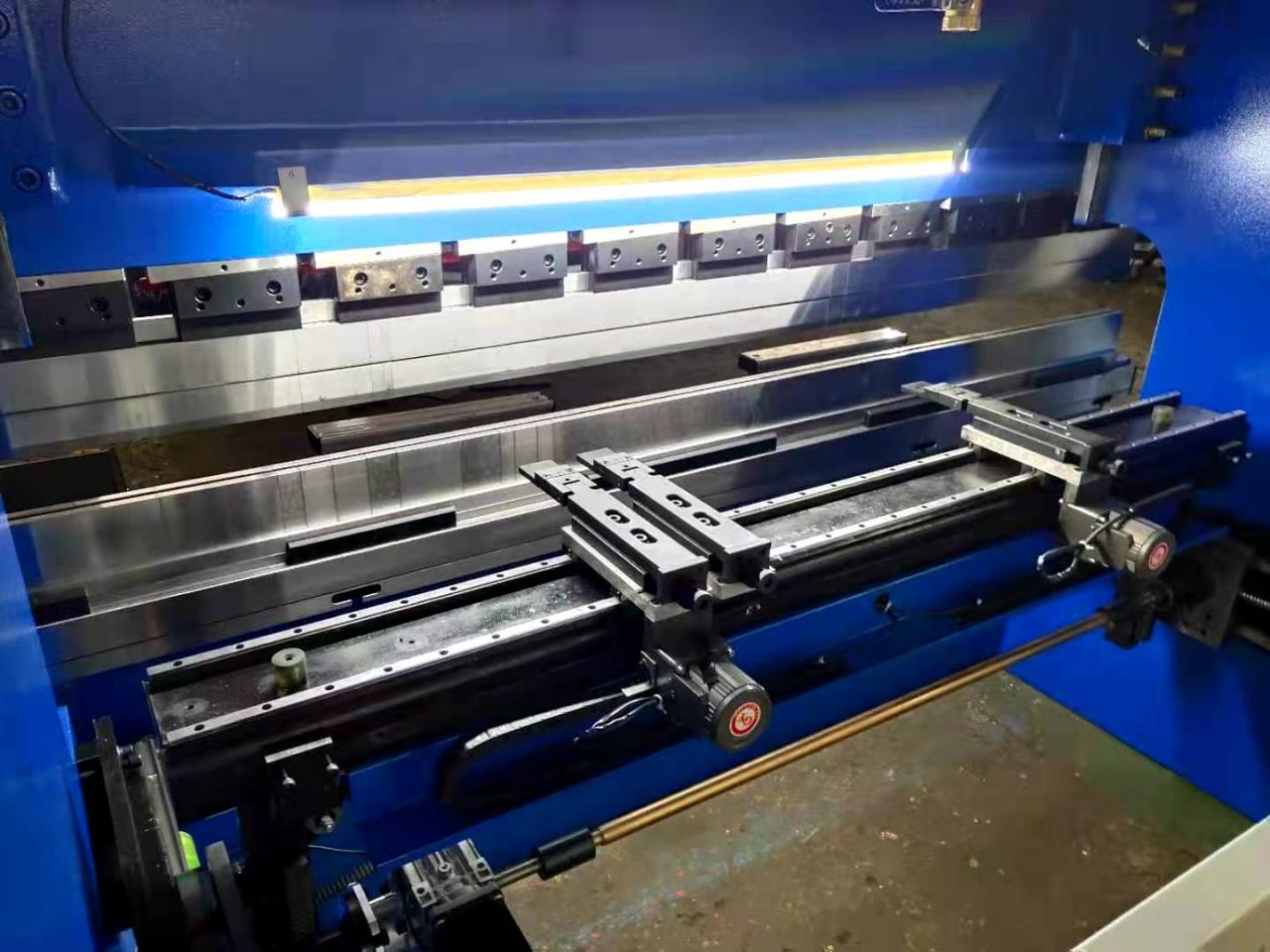

Achterste bevestigingssysteem

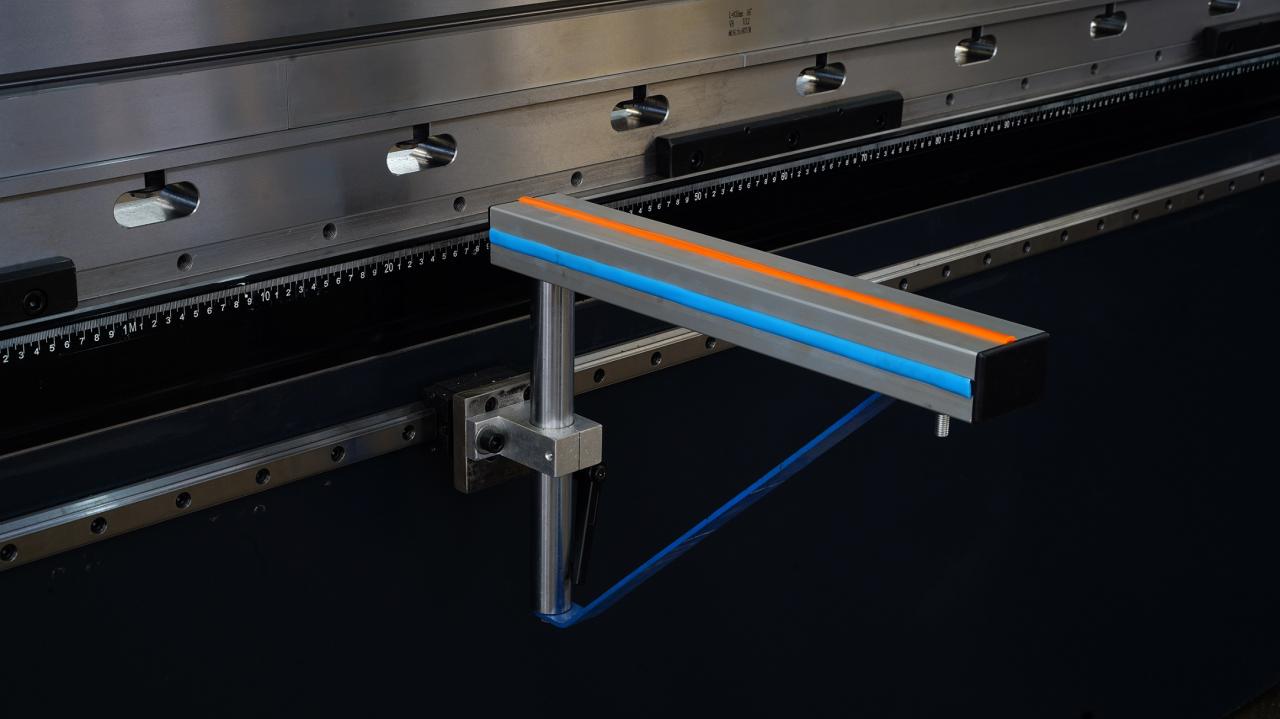

Het voorste ondersteunende apparaat verplaatsen

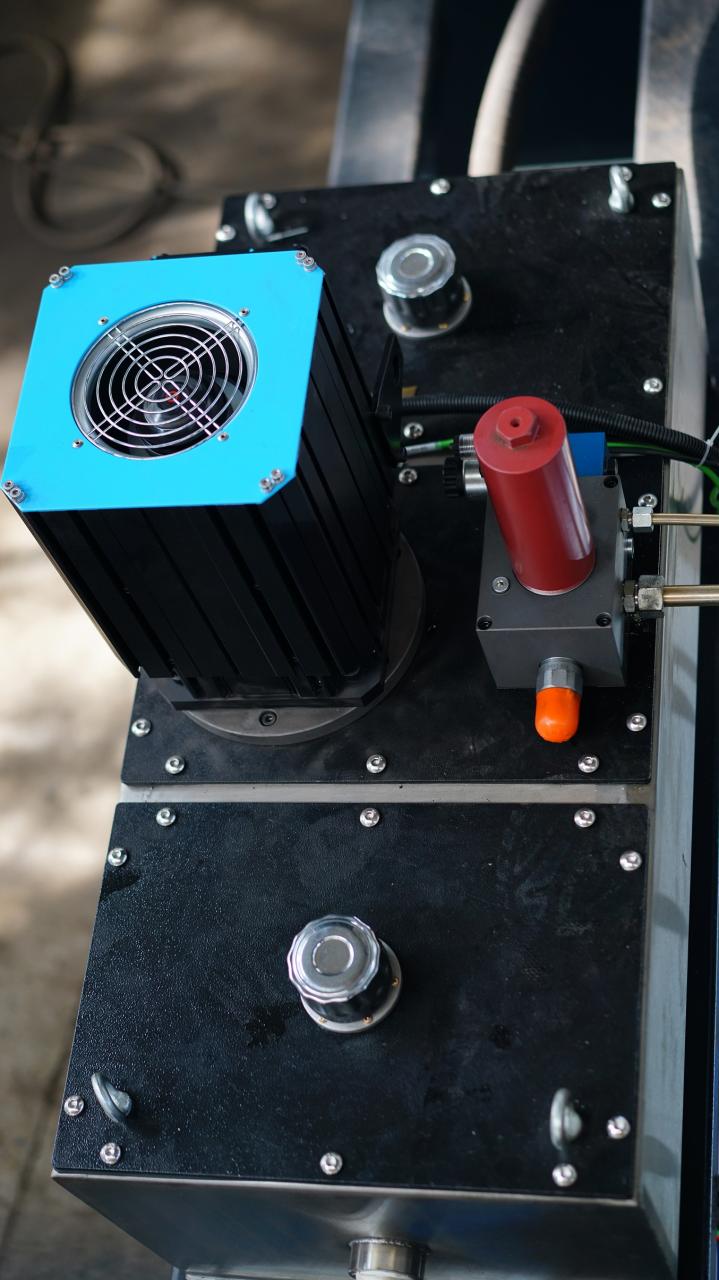

Montage servopompbesturingssysteem


Handmatig heffen van de achteraanslag

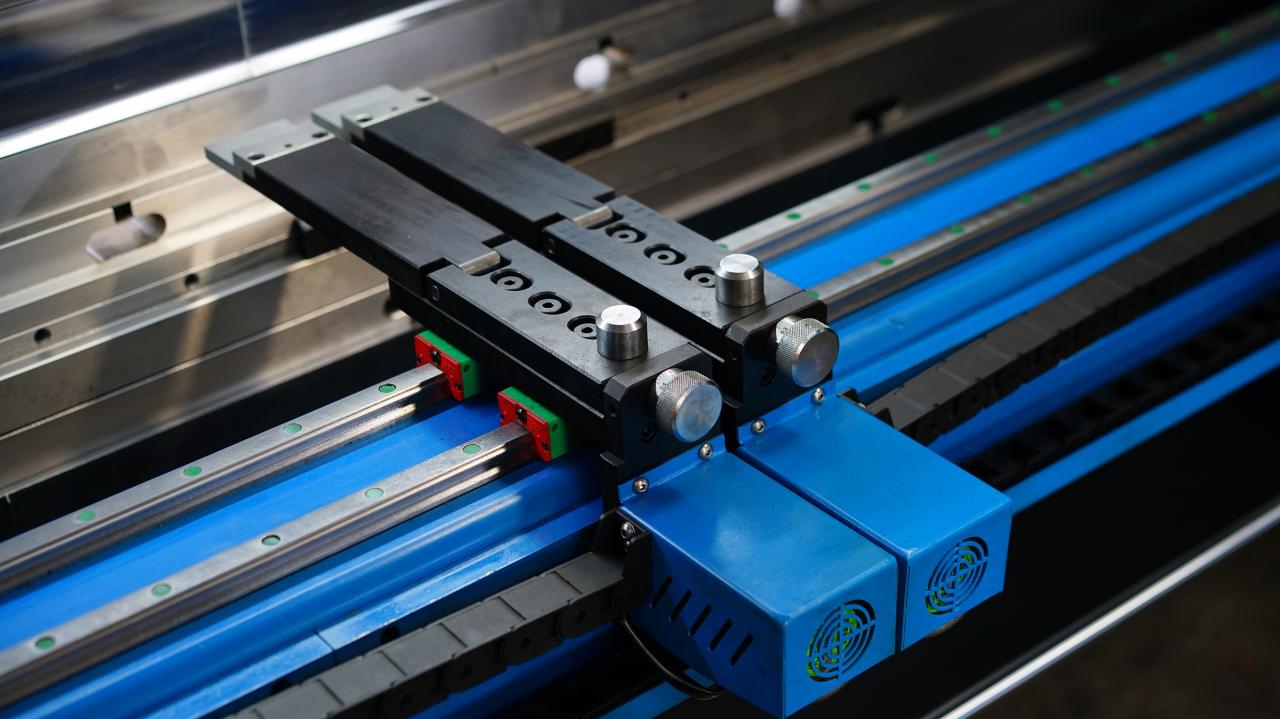

Zeer nauwkeurige stopvingers, dubbele lineaire geleiding voor eenvoudig verplaatsen
Synchroon wiel en riem zorgen voor nauwkeurigheid bij het bewegen van de achteraanslag
Contactor

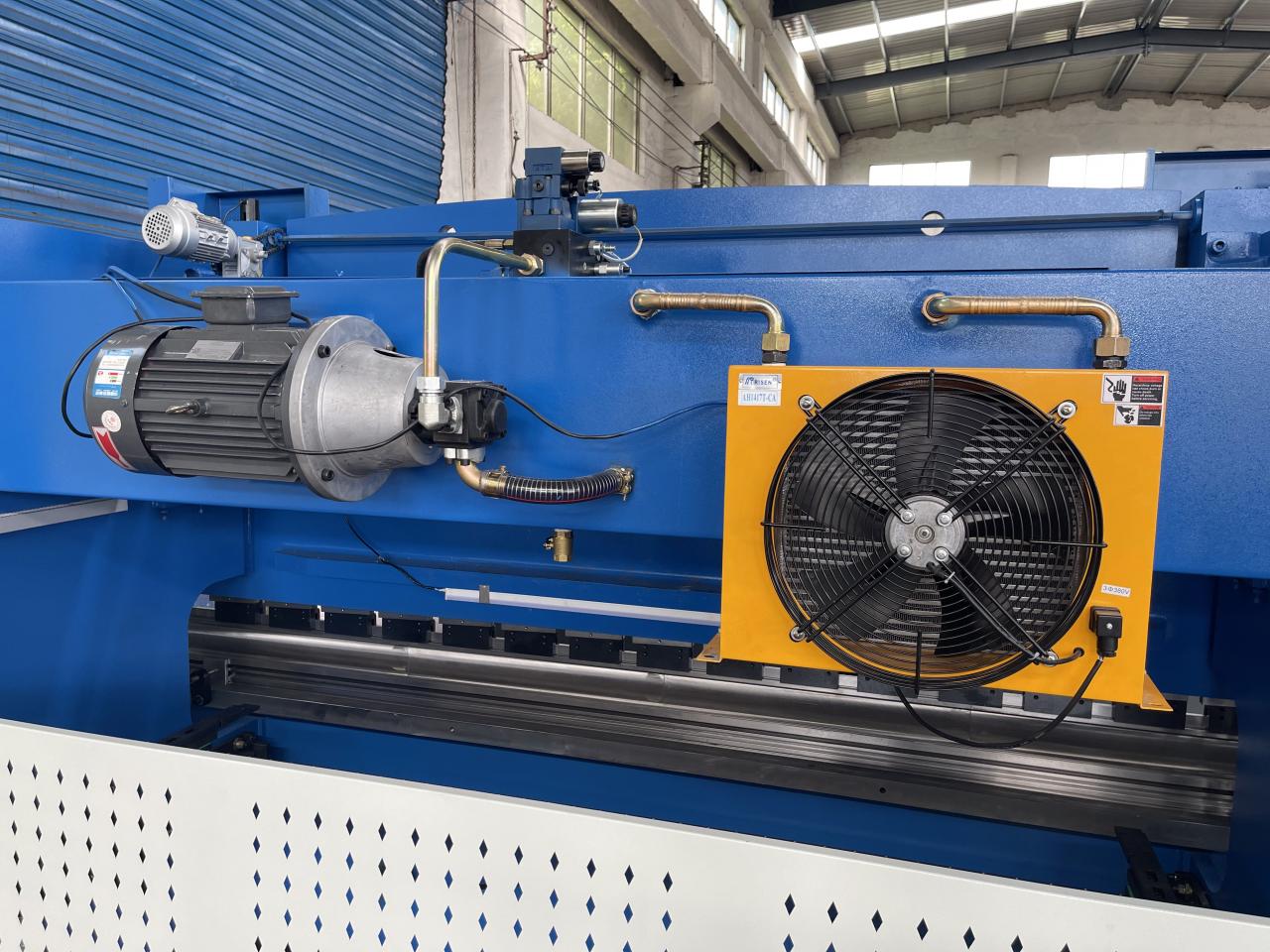

Ventilatorkoeler (optioneel)

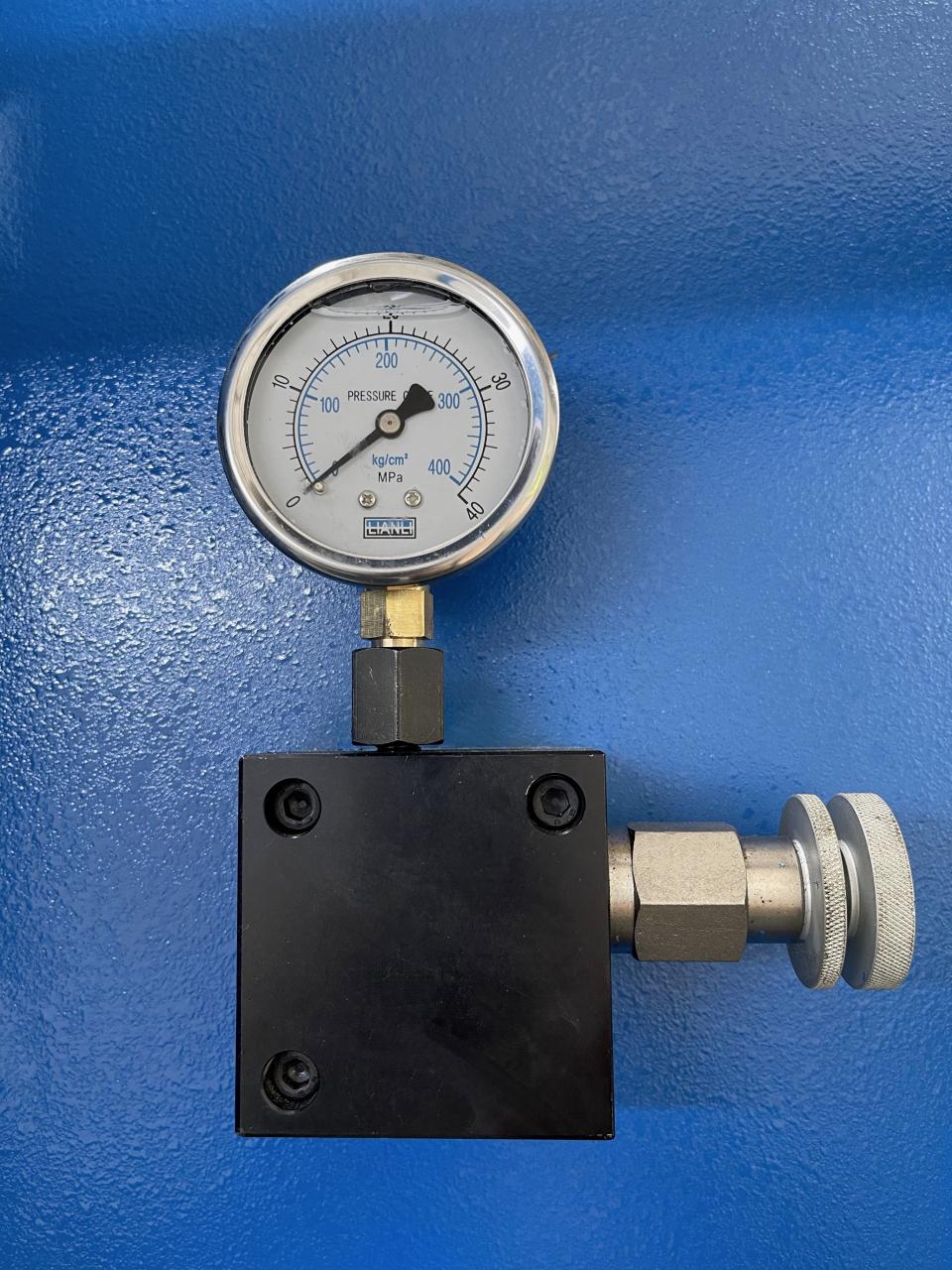

Druk meter

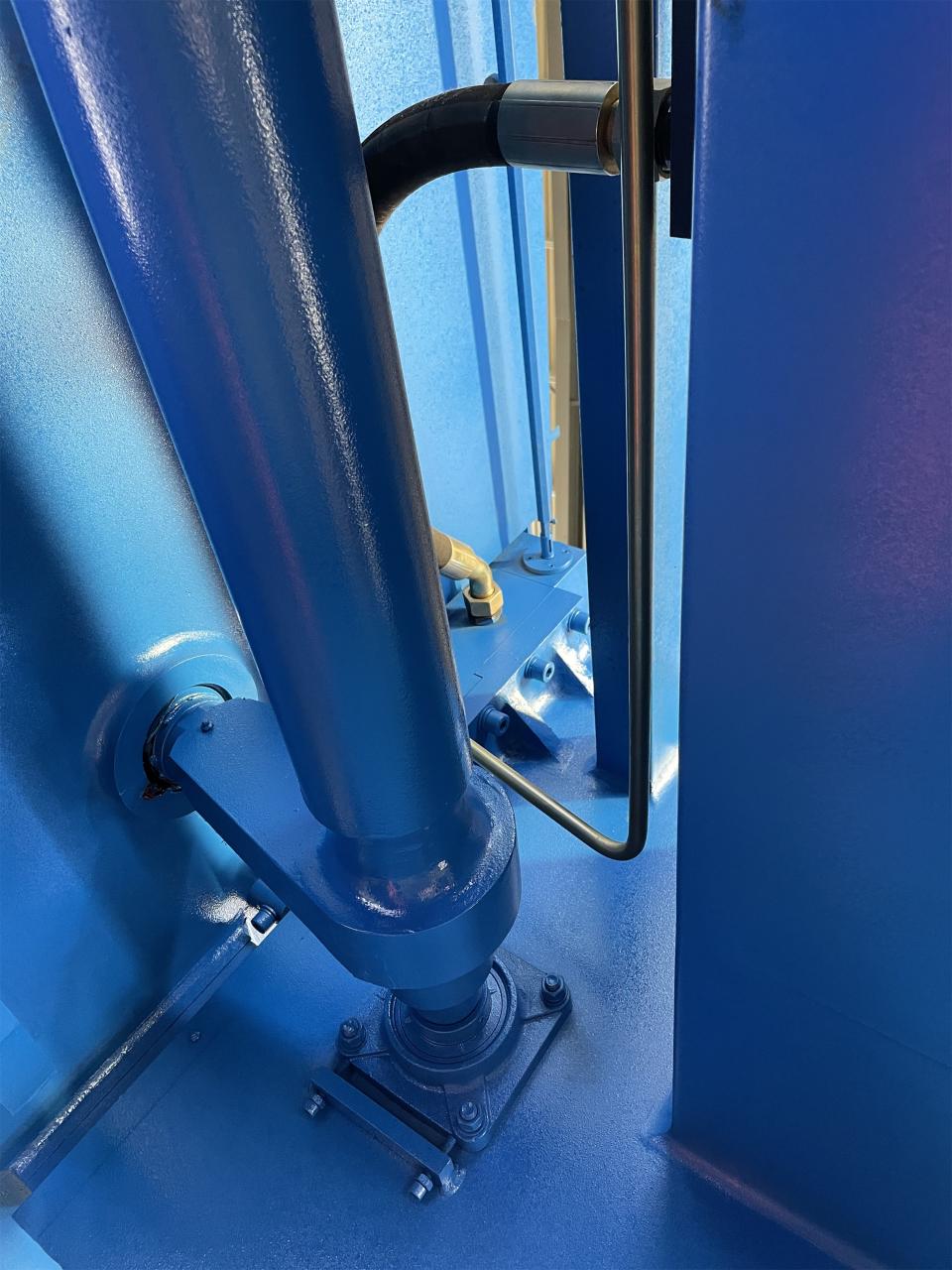

EMB olie buis
zorgen voor een lange levensduur en geen olielekkage;

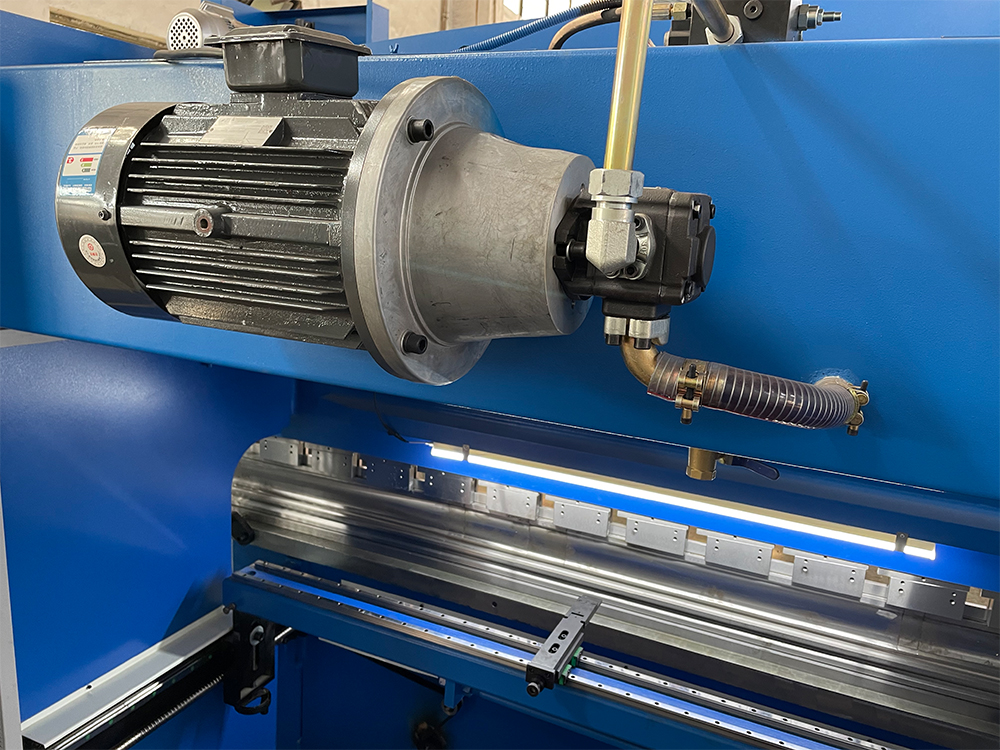

Siemens-motor, laag geluidsniveau, lange levensduur;
Bosch Rexroth-ventiel laag geluidsniveau goede prestaties

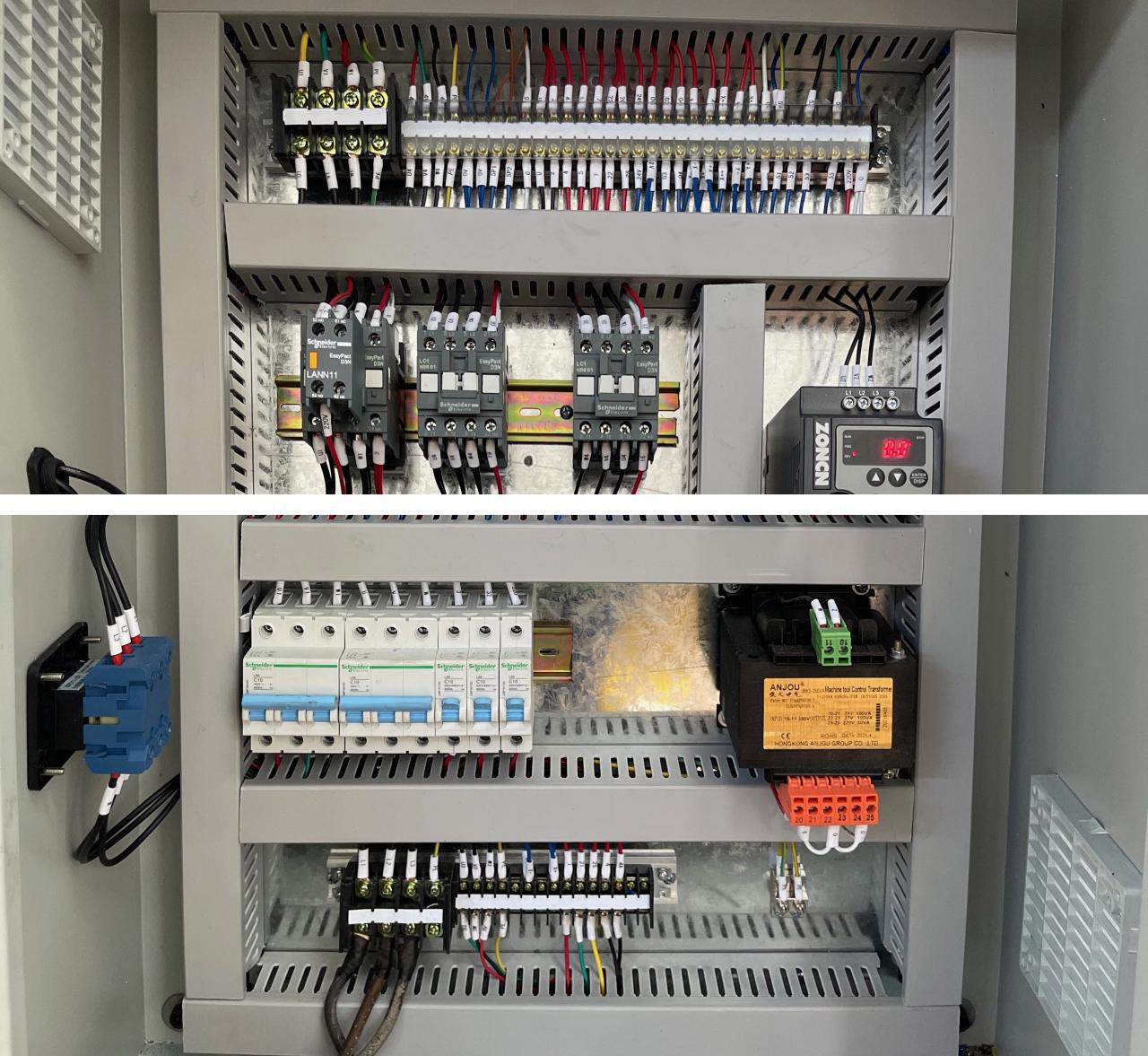

Elektrische kast met componenten van het merk Schneider

PRODUCT SPECIFICATIES

Item	400T/4000	400T/5000	400T/6000
Nominale druk	4000	4000	4000	KN
werktafel lengte:	4000	5000	6000	mm
Afstand tussen gaten	3000	4000	5000	mm
keel diepte	400	400	400	mm
Ram beroerte	250	250	250	mm
Max.open hoogte	590	590	590	mm
Hoofdmotorvermogen:	30	30	30	kw
Afmeting (L*W*H)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Details

• Schuifslag (mm): 250 mm
• Automatisch niveau: volledig automatisch
• Keeldiepte (mm): 400 mm
• Machinetype: gesynchroniseerd
• Lengte werktafel (mm): 5000 mm
• Breedte van werktafel (mm): 200 mm
• Afmeting: 5200*2600*4100mm
• conditie: nieuw
• Materiaal / metaal verwerkt: messing / koper, roestvrij staal, LEGERING, koolstofstaal, aluminium
• Automatisering: automatisch
• Extra Diensten: Eindvorming
• Jaar: 2021
• Gewicht (KG): 23000
• Motorvermogen (kW): 30 kW
• Belangrijkste verkoopargumenten: duurzaam
• Garantie: 2 jaar
• Toepasselijke industrieën: bouwmateriaalwinkels, machinereparatiewerkplaatsen, fabrieken, bouwwerkzaamheden, metaalplaatverwerking;
• Showroomlocatie: Geen
• Marketingtype: Nieuw product 2022
• Machinetestrapport: verstrekt
• Video-uitgaande inspectie: Aangeleverd
• Garantie van kerncomponenten: 2 jaar
• Kerncomponenten: lager, motor, pomp, tandwiel, PLC, drukvat, motor, versnellingsbak
• Naam van het product: Hydraulische CNC de Machine van de Persrem
• Besturingssysteem: E21/DA41S/Cyb Touch8
• Motor: SIEMENS BEIDE
• Hydraulisch systeem: Rexroth
• Elektrische componenten: Schneider
• Zegelring: NOK Japan
• Kogelomloopspindel/ Lineaire geleiding: HIWIN
• Kleur: klant kiest:
• Levering: 15 dagen
• Functie: Hoge prestaties
