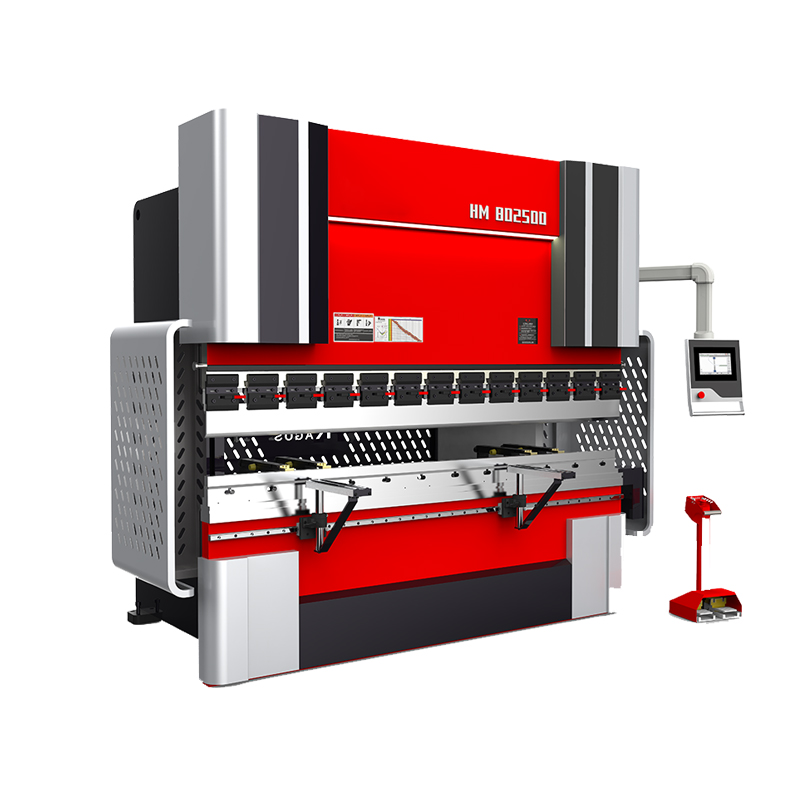

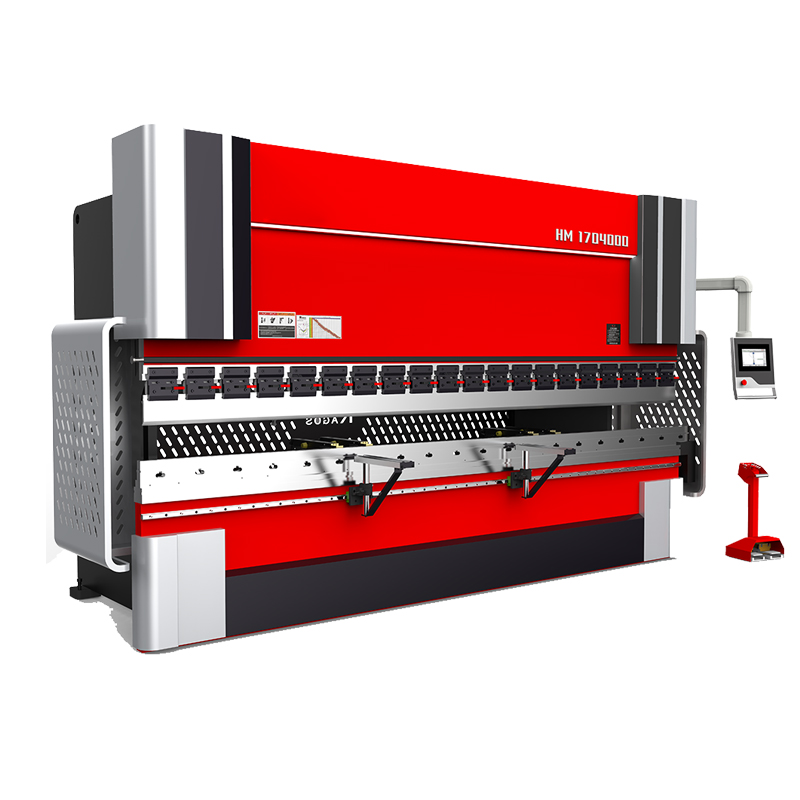

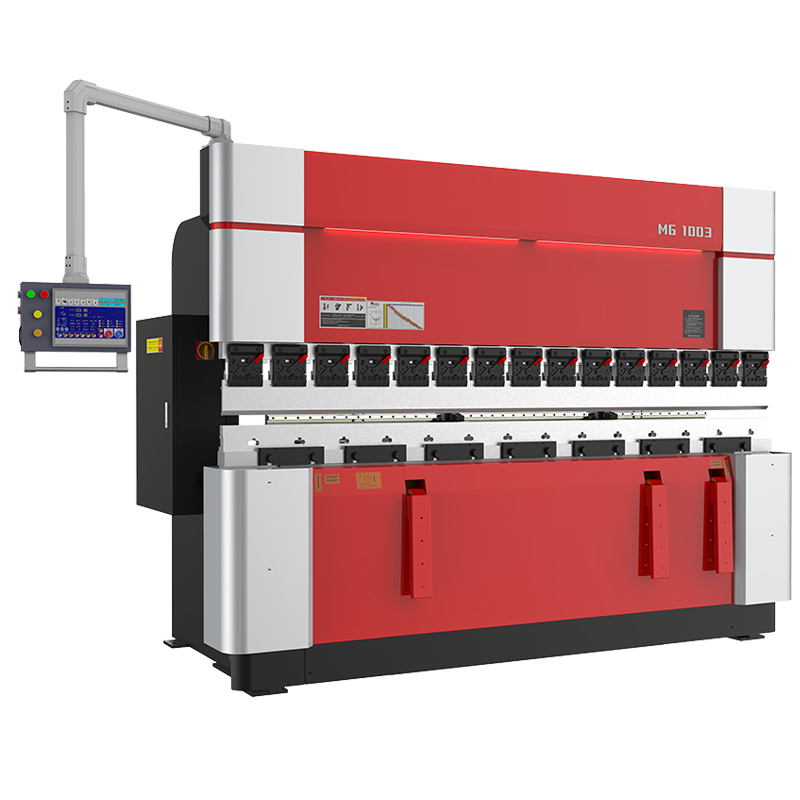

Staalplaat Aluminium Buigen Hydraulische Kantbank Machine

Productoverzicht

product specificaties

NEE.	Details	Originele fabrikant	Merknaam
1	NC-systeem	Holland	DELEM DA-53 serie (Bijpassend)
		Zwitserland	CYBELEC CT8 (standaard)
2	Verzegelde lineaire encoder:	Kalkoen	OPKON
3	Hydraulisch systeem:	Duits	REXROTH/ ARGOS-HYTOS
4	Oliepomp	Amerika/Japan	ZONNIG/ NACHI
5	Kogelschroef	Taiwan	HIWIN/ PMI
6	Rechte geleiderail	Taiwan	HIWIN/ PMI
7	Zegel	Japan	Japan NOK
8	Luchtschakelaar	Frankrijk	Schneider
9	miniatuur relais	Frankrijk	Schneider
10	AC-schakelaar	Frankrijk	Schneider
11	Knop	Frankrijk	Schneider
12	Elektrische componenten	Japan	Omron
13	Dopverbinding:	Verenigde Staten van Amerika	EATON

Technische parameters en specificatie met 130 ton
Werkbank lengte		3200	mm
Afstand tussen kolommen		2700	mm
Schuifbalk:		200/250	mm
Open hoogte		450/500	mm
keel diepte		400	mm
Asnummer van NC		Y1、Y2、X、R、V	assen
Hoofdmotorvermogen:		11	kw
Snelheid van dia	Snel naar beneden	180	mm
	Werk	10	mm
	Opbrengst	160	mm
Achteraanslag X-as	Hartinfarct	600	mm
	maximale snelheid	350	mm/s
	Nauwkeurigheid opnieuw positioneren	≤0.05	mm
Achteraanslag R-as	Hartinfarct	200	mm
	maximale snelheid	200	mm/s
	Nauwkeurigheid opnieuw positioneren	≤0.05	mm
Afmetingen machine	Lengte	3800	mm
	Breedte	1850	mm
	Hoogte	2750	mm
Machine gewicht	/	9000	kg

Product configuratie

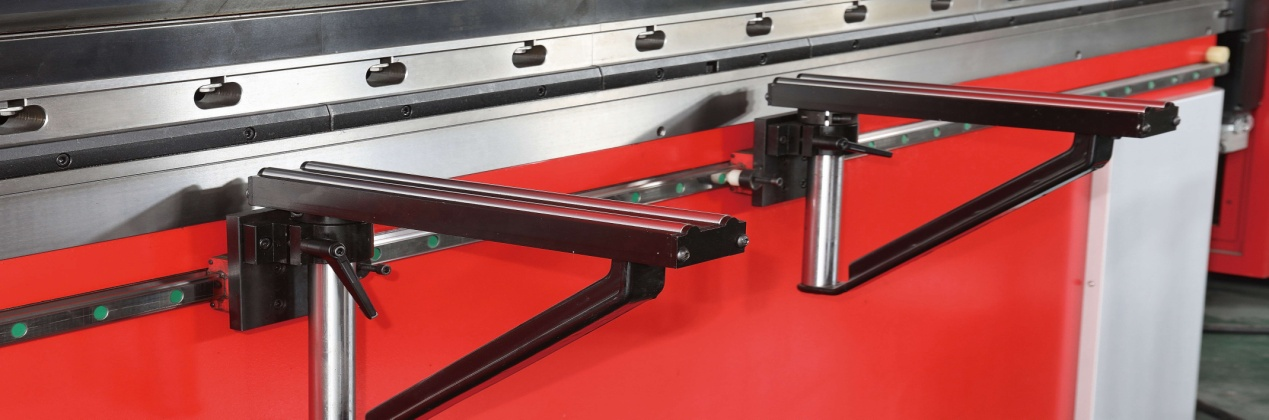

Bewegend voorste steunframe: het beweegt langs de lineaire geleiderail en kan op elke positie worden geparkeerd om uw buigwerk te ondersteunen en het werk comfortabel en efficiënt te maken.

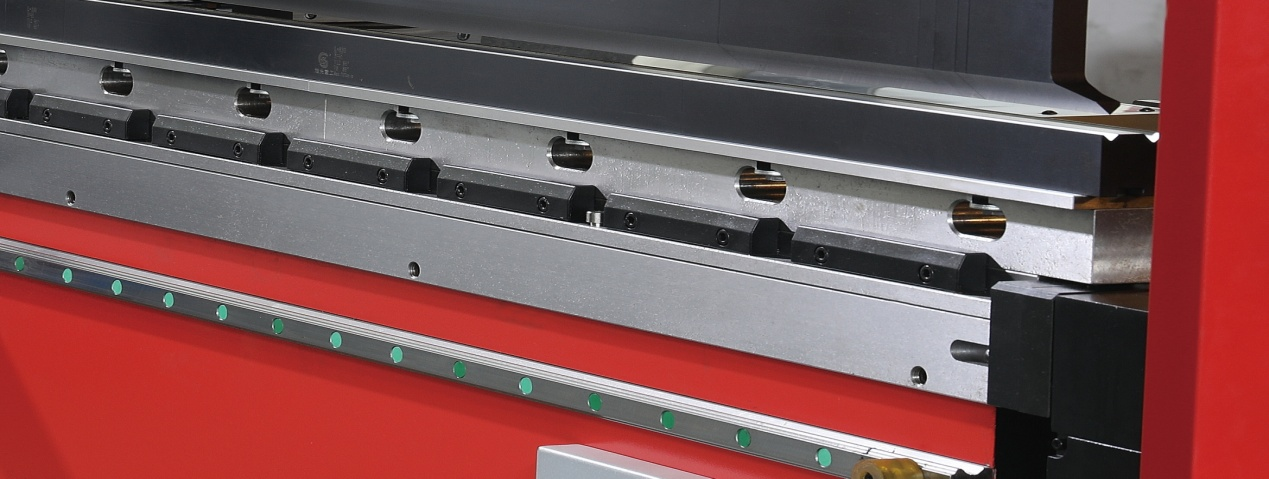

Uiterst nauwkeurig en snel klemsysteem: snel en eenvoudig wisselen van gereedschap, minder arbeidskracht en hogere productiviteit.

Hogere kwaliteit kantpersgereedschap: geheel geharde hoge precisie CNC kantpersgereedschap is duurzaam.

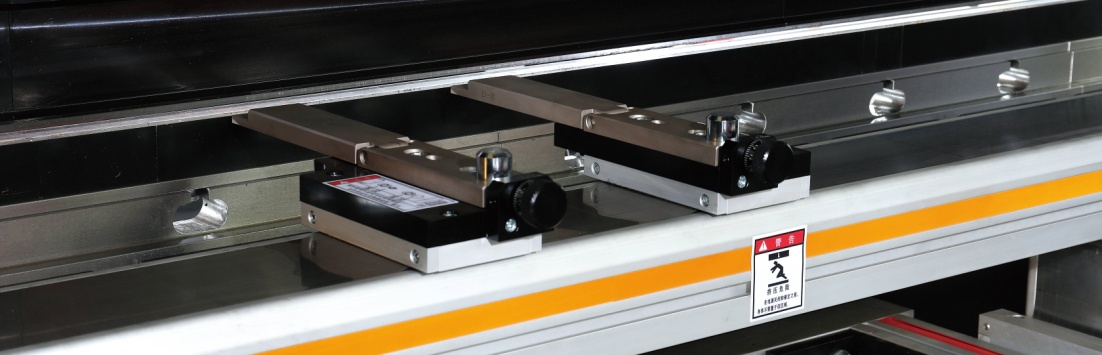

Hoge precisie en stabiel achteraanslagsysteem (optioneel): nieuwe en unieke dubbele lineaire geleidingsconstructie, om de goede positioneringsnauwkeurigheid te garanderen. Ontwerp van meertrapsaanslagen, om het positioneringsbereik te vergroten, boven de prijs in waarde.


Eenvoudig te bedienen cnc-besturingssysteem kan u helpen tijd te besparen om de werkefficiëntie te verbeteren.


Gegoten machinelichaam (met stabiele structuur, kleine vervorming en hoge precisie)

Machine gereedschapstechnologie

Trillingen veroudering stressverlichting

Trillingen veroudering stressverlichting

Om de interne spanning van het werkstuk te elimineren, moet u ervoor zorgen dat de machine lange tijd met hoge precisie werkt.

Afgewerkte bewerking:

Afgewerkte bewerking: Eigen grote horizontale portaalfreesmachines om te voldoen aan de nauwkeurige bewerkingsvereisten van Ragos, zorgen ook voor een hoogwaardige installatiebasis.

Natuurlijke veroudering: machineframes moeten gedurende 6 maanden op natuurlijke wijze worden geplaatst om de stress van de warmtebehandeling te verminderen, wat een stabiele nauwkeurigheid en hogere stijfheid betekent.

Hieronder vindt u de verwerking van machinebedden:

Omhoog buigen

Neerbuigen

Afvlakken en buigen

Plaatpositioneringssysteem

Staart positionering Plaat pre-positionering Definitieve positionering

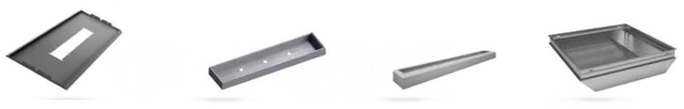

Productmonsters:

Details

• Schuifslag (mm): 300 mm
• Automatisch niveau: volledig automatisch
• Keeldiepte (mm): 400 mm
• Machinetype: torsiestaaf
• Lengte van werktafel (mm): 4000
• Breedte van werktafel (mm): 2500 mm
• Afmeting: 4000*2500*3600
• conditie: nieuw
• Materiaal / metaal verwerkt: roestvrij staal, LEGERING, koolstofstaal, aluminium
• Gewicht (KG): 7000
• Motorvermogen (kW): 25 kW
• Belangrijkste verkoopargumenten: hoog veiligheidsniveau
• 1 jaar garantie
• Toepasselijke industrieën: machinereparatiewerkplaatsen, fabrieken, thuisgebruik, bouwwerkzaamheden, reclamebedrijf;
• Showroomlocatie: Geen
• Marketingtype: Nieuw product 2020
• Machinetestrapport: verstrekt
• Video-uitgaande inspectie: Aangeleverd
• Garantie van kerncomponenten: 1 jaar
• Kerncomponenten: lager, motor, versnelling, motor
• Naam van het product: Hydraulische Cnc Buigende Machine
• grondstof: blad
• Vermogen: 7.5kw 10kw 15kw 20kw
• Toepassing: buigen van roestvrij staal
• Functie: Staal Metaal Buigen
• Besturingssysteem: DA69T-DA66T-DA58T-CT8-CT12
• CNC-systeem: Delem Holland
• Hydraulisch systeem: Bosch Rexroth Duitsland
• Kleur: Wit en rood
• Hoofdmotor: Siemens Duitsland
• Geleverde after-sales service: gratis reserveonderdelen, veldinstallatie, inbedrijfstelling en training, veldonderhoud en reparatieservice, videotechnische ondersteuning
• Na garantieservice: video technische ondersteuning, online ondersteuning
