Hydraulische staalarbeidersmachine voor het snijden van metaal om te ponsen bijsnijden Inkepingen snijden

product beschrijving

Onze staalarbeiders brengen optimale kwaliteit en productiviteit tegen een redelijke prijs in uw bedrijf. Met deze universele machine kunt u ponsen, bijsnijden, inkepen, snijden en vele andere functies, afhankelijk van uw gereedschapsconfiguratie. Deze machine is uitgerust met twee aparte stations die onafhankelijk van elkaar kunnen werken. Zeer nauwkeurig bewerkte mechanische onderdelen en geselecteerde hydraulische en elektrische hoofdcomponenten garandeerden een lange onderhoudsvrije functie en stabiele werking onder alle omstandigheden.

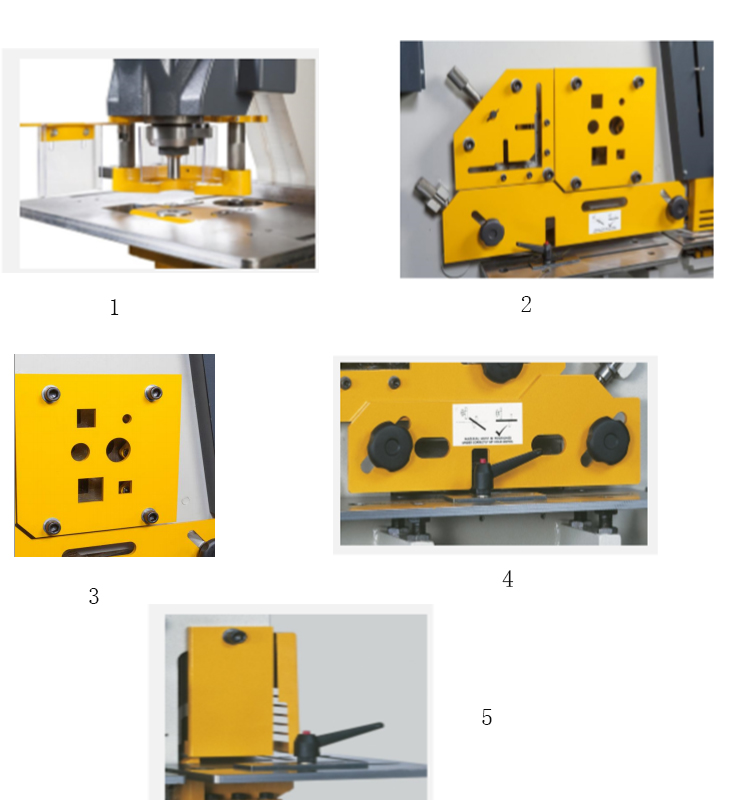

Gedetailleerde afbeeldingen

1. Ponsstation

Het grote ponsbedgebied heeft een verwijderbaar voorblok en is ontworpen voor een zeer breed scala aan ponstoepassingen. Een ponstafel met regels en handleidingen voor herhalingswerk is standaard uitgerust.

2. Hoekstation

Dit station biedt hoekzaagsneden met grote capaciteit op 90° en 45°. Hoeken tussen 45° en 90° kunnen worden bereikt door eerst op 90° te snijden en vervolgens in het knipstation de flens in de gewenste hoek te trimmen

3. Sectie snijstation:

De machines zijn standaard uitgerust met messen voor het snijden van ronde en vierkante staven. Met extra apparatuur kunnen de machines in deze opening, kanaal, balk, T-profiel en vele andere speciale profielen snijden.

4. Scheren

De knipeenheid is uitgerust met een eenvoudige robuuste klem die aanpasbaar is aan elke materiaaldikte binnen de snijcapaciteit van de machine. De schaaraanvoertafel met verstelbare geleiders is gemonteerd om een nauwkeurige invoer van materialen mogelijk te maken. De geleider kan worden afgesteld om verstekzagen tot 45° mogelijk te maken voor vlakke staven of om de vlakke hoeken in te korten.

5. Inkepingsstation

Het kerfstation is standaard uitgerust met een rechthoekige kerftafel met verstelbare achteraanslagen, waardoor herhaalde positionering mogelijk is.

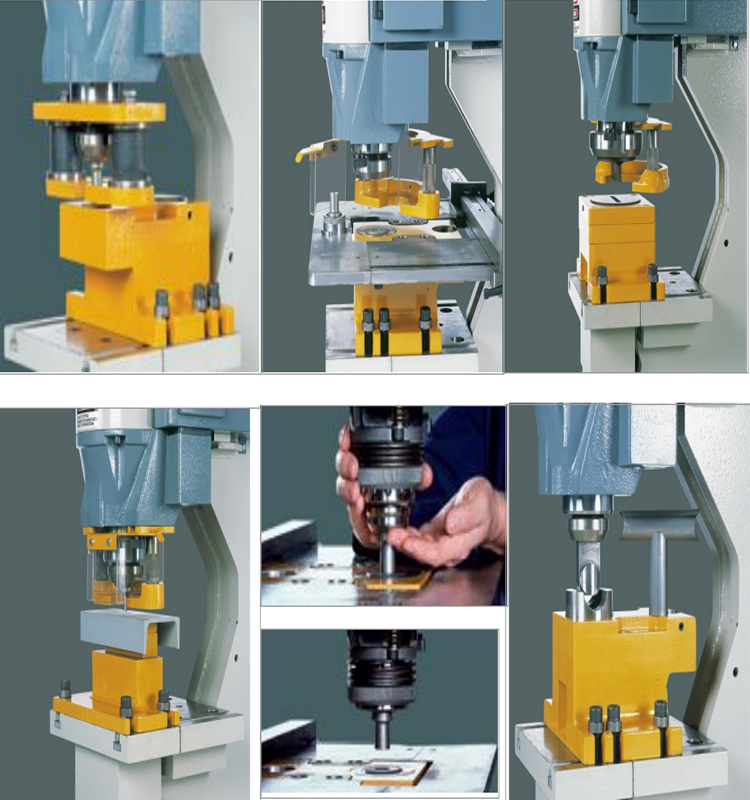

Toepassingen

Ponsstation-toepassingen (optionele uitrusting) Minimale vervorming stripper assemblage, Minimale vervorming stripper assemblage om minimale vervorming te geven tijdens het ponsen van nauwe steekgaten in vlakke staaf.

Snelle gereedschapswissel

Snelwissel ponshouder. De ponshouder hoeft alleen maar 90° te worden gedraaid om in positie te vergrendelen. Groot gat bevestiging, Groot gat/sleuf bevestiging voor diameters van 38 tot 110 mm. Ook leverbaar voor diameters tot 160 of 225 mm.

Kanaal/balk websteun

Speciaal ontworpen websteun voor het ponsen in het web van kanaal of balk. Bolsters voor speciale profielen op aanvraag leverbaar.

'Supersnelle' gereedschapswissel

Veer- en kogellagers vergrendelen/ontgrendelen het gereedschap in positie met een handomdraai van 90°. Geen steeksleutels of sleutels nodig.

Buis inkeping eenheid

Voor 90 graden verbinding met buizen. Verkrijgbaar voor buitendiameters tot 165 mm.

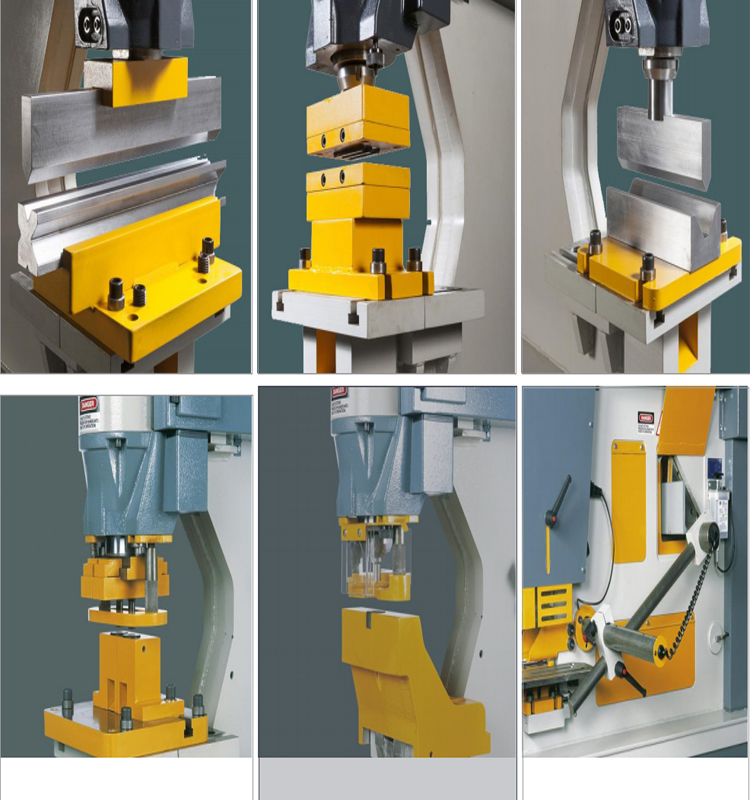

Plaatbuigeenheid

Plaatbuigunit met multi-V-blok (met 10, 20, 24 & 40 mm brede V-openingen, alle 85°).

Louvre ponseenheid

Speciale ponseenheid voor het ponsen van ventilatietoepassingen.

Staafbuigeenheid

Voor het buigen van materiaal tot max. 22mm dikte. Met enkelvoudig V-blok, 76 mm met V op 85°

Unit met twee gaten

Unit met twee gaten en variabele pitch. Ponst 2 gaten tot een diameter van 29 mm.

Zwanenhalssteun

Voor lijf- en flensponsen tot 32 mm dia. maximaal 300 mm kanaal en 'I'beam.

Touch & cut gelijnde lengtestop

De (optionele) Touch & Cut gelijnde lengtestop (één meter) kan worden gebruikt voor het hoek-, sectie- en knipstation. Lengtes van 2 of 3 meter beschikbaar.

Technische kenmerken

Model	MULTY 70	MULTY 95	MULTY 125
BEOORDEELDE CAPACITEIT	70T	95T	125T
Ponsen
Maximale capaciteit	26*20	27*25	35*25
Diameter * Dikte:	57*9	57*12	67*16
Reis	55	80	80
Standaard diepte van de keel	305	355	355
Deepthroat (optioneel)	625	625	625
Standaard maximale stoot	57	57	57
Optionele maximale punch	160	160	225
Maximale straalgrootte	305	305	305
SCHEREN
Plaatdikte	300*20	380*20	380*25
Maximale bladbreedte	375*15	480*15	600*15
45' hoekschaar, maximaal 45'	100*15	120*15	120*15
90' knippen	130*13	150*15	150*18
45'Cut	70*10	80*10	80*10
SECTIE SNIJDEN:
Ronde staaf/Vierkant staal	45	50	55
Kanaal / H-straal*	130*65	160*90	200*100
T-balk*	90*12	100*12	120*12
UITGAANDE
Plaatdikte	12	13	13
Breedte-rechthoek	45	52	60
Diep-rechthoekig	90	100	100
Diep-V-vormig	60	70	80
Trimmen	100*10	100*13	100*13
HOEKUITSPRAAK*
Maximale capaciteit inkepen	250*6	250*6	250*6
BUIS INDELING*
Maximale buisdiameter	83	108	108
BUIGEN*
Platte stalen buiging	250*13	250*20	250*22
plaat buigen	500*3	500*3	700*3
PONSEN BIJ NOTCH STATION
Diepe keel	125	125	125
Maximale capaciteit	38*8	38*10	38*12
TECHNISCHE DATA
Motorvermogen KW	7.5	7.5	7.5
Netto gewicht machine Kg	1620/1990	2430/2880	3100/3620
Machineafmetingen (L*B*H)cm	164*71*180	190*79*191	200*80*203

Details

• Modelnummer: Multi 70
• CNC of niet: CNC
• conditie: nieuw
• Nominale kracht (kN): 700 kN
• Krachtbron: hydraulisch
• Spanning: 380V/220V Optioneel
• Afmeting (L*W*H): 1640*710*1800
• Motorvermogen (kW): 7,5
• Gewicht (T): 1.62199
• Belangrijkste verkoopargumenten: Multifunctioneel
• 1 jaar garantie
• Showroomlocatie: Geen
• Toepasselijke industrieën: bouwmateriaalwinkels, boerderijen, drukkerijen, bouwwerkzaamheden, energie en mijnbouw, voedsel- en drankenwinkels, reclamebedrijf
• Machinetype: Hydraulische ijzerbewerker
• Geleverde after-sales service: online ondersteuning, video technische ondersteuning, veldonderhoud en reparatieservice
• Na garantieservice: video technische ondersteuning, online ondersteuning, veldonderhoud en reparatieservice
• Lokale servicelocatie: geen
• Schuifslag (mm): 55/80
• Certificering: CE
• Drukcapaciteit: 70T
• Functie: ponsgaten, sectie staal snijden, sleuven, hoek inkepen, buigen
• Ponsen bij Notch Station Deep Throat: 125
• Maximale capaciteit: 70T
• Diameter*Dikte: 57*9
• Reizen: 55
• Standaard maximale stoot: 57
• Optionele maximale perforatie: 160
• Maximale straalgrootte: 305
• Kleur: Geel / Optie
