Cnc servo-afkantpers 250t / 3.2m 3 + 1 as 3 meter plaatwerk afkantpers

Hoofdkenmerk:

1. Gelaste stalen structuur, door normalisatie en hoogfrequente trillingen om stress te elimineren, om de algehele nauwkeurigheid van werktuigmachines te garanderen, heeft uitstekende stijfheid, anti-vervorming en anti-kantelvermogen.

2. De tweezijdige hoofdcilinders behoren tot de elektrohydraulische CNC-buigmachine CNC-as waar Y1-, Y2-assen, gesynchroniseerd compatibel met hydraulische servoklep geïmporteerd uit Duitsland en de Duitse HEIDENHAIN-roosterbesturing met gesloten lus, nauwkeurige feedback, schuifregelaars lopen nauwkeurig, herhaal schuifregelaarnauwkeurigheid en parallelle precisie kunnen /- 0,01 mm bereiken.

3. Automatisch hydraulisch convex compensatiesysteem voor werktafel (V-as), om de impact van de schuifvervorming van het werkstuk tijdens het buigen aan te pakken. Aantallen compensatie automatisch aangepast door CNC-systeem, handig en nauwkeurig. (mechanische compensatietabelstructuur voor optioneel)

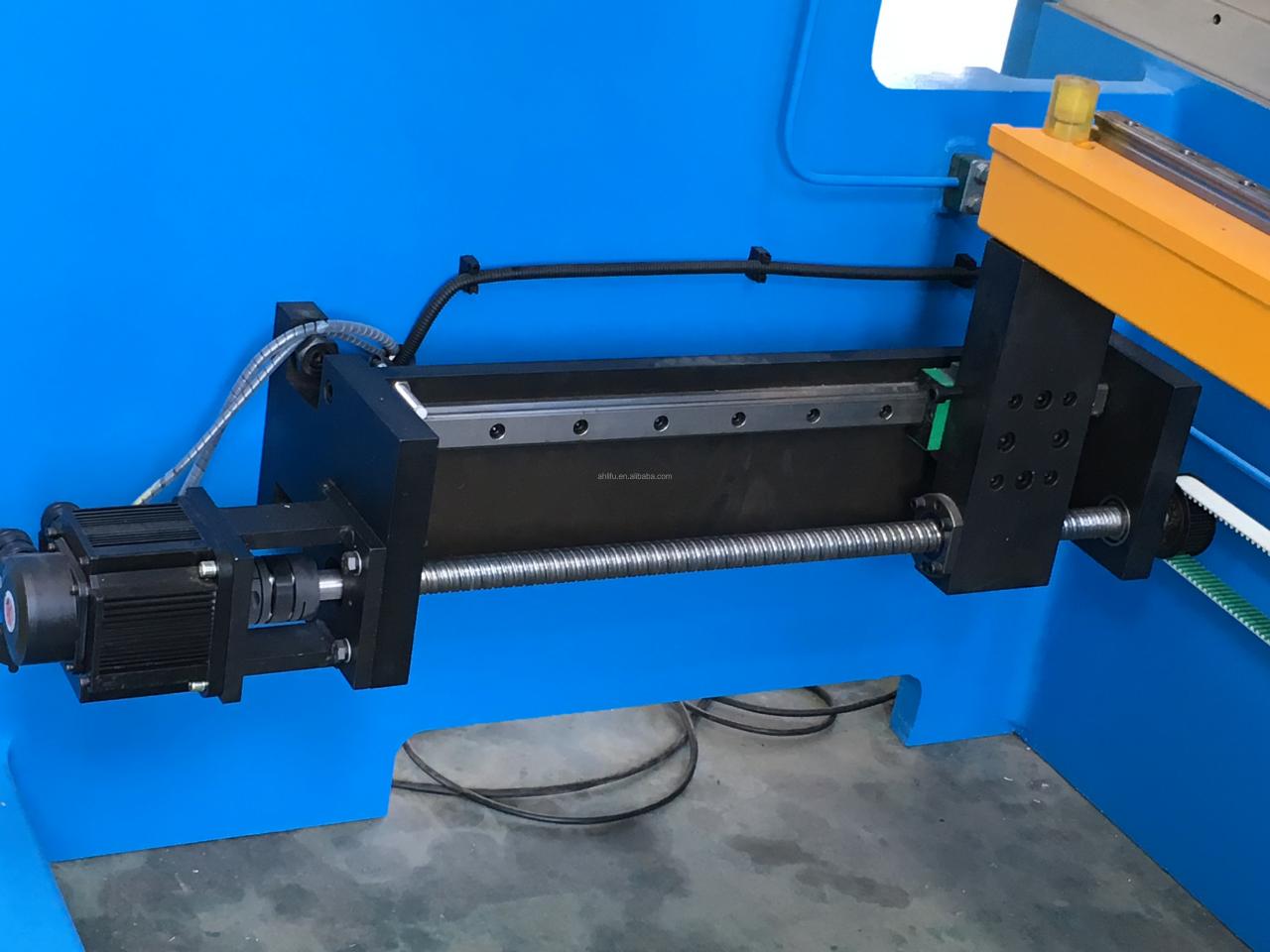

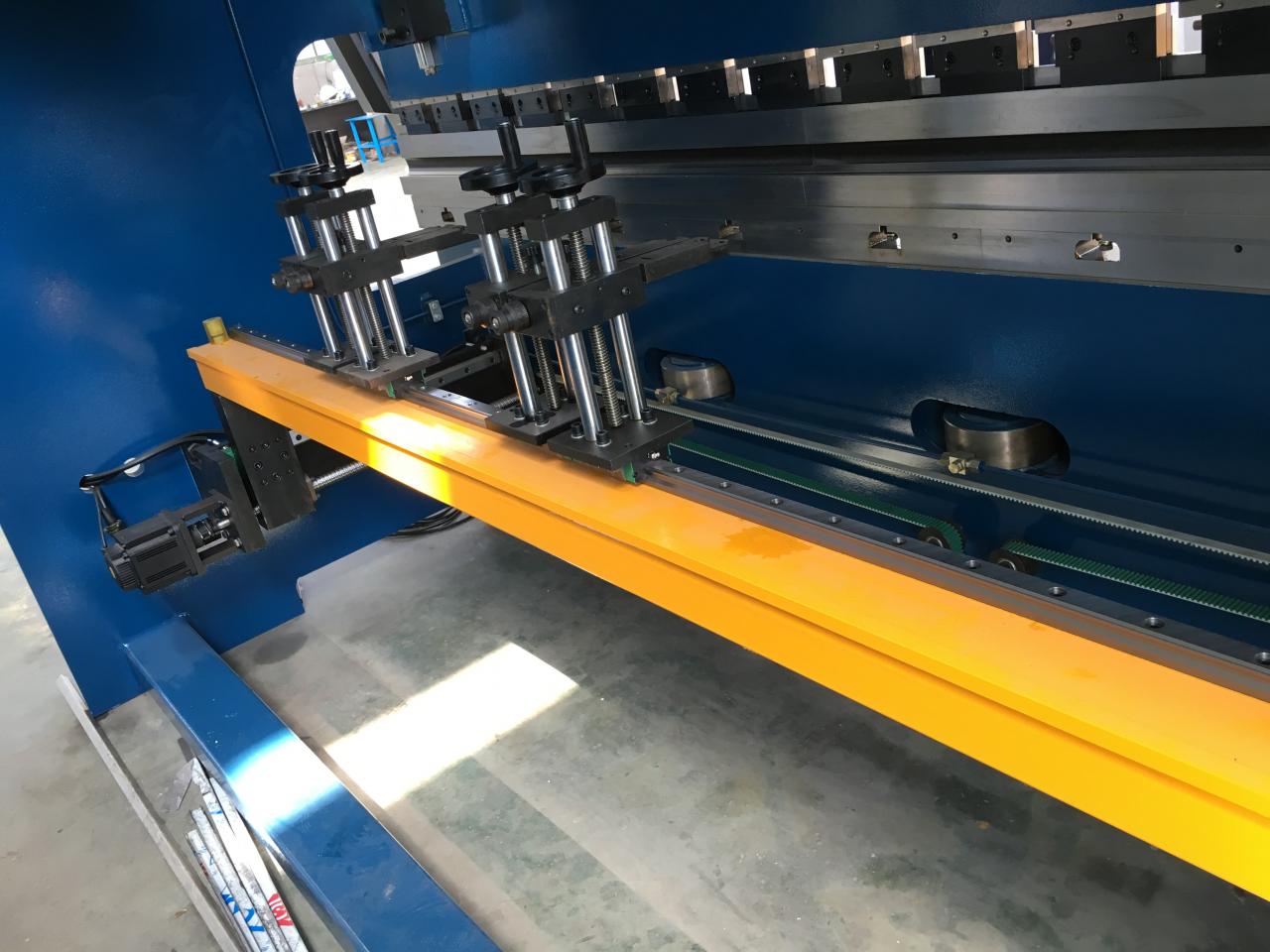

4. Achteraanslag (voor- en achterlocatie) is de X-as in CNC-buigmachine, aangedreven door servomotor, CNC-systeem, transmissie door precisiekogelomloopspindel, lineaire geleider, synchroon riemwiel, loopt snel, positioneert gegevens nauwkeurig. (Gebruikers kunnen de R-as of R1-assen, R2-as, Z1-as, Z2-as, enz. uitbreiden)

5. Voorste voedingsinrichting beweegt zijdelings door nauwkeurige lineaire geleider, regelt gemakkelijk de afstand tussen de armen. Instelbaar hoogteniveau, wat het gemak van het buigen van het werkstuk aanzienlijk verbetert.

6. Met snelle klempalletbuigvorm, compatibel met doorbuigingscompensatiemechanisme. Gecombineerd type modulaire CNC-buigvorm om hoge precisie en hoge efficiëntie van buigen te garanderen. Het aanpassen van de positie van de onderste mal handig in verschillende werkomstandigheden.

7. Beide uiteinden van de machine zijn uitgerust met een roosterliniaal, die wordt gebruikt om de exacte afstand tussen de slede en de werktafel te meten. Machineframe uitgerust met C-typeplaat, rooster geïnstalleerd in de C-plaat om het effect van de kolomvervorming op de positie van de schuif te elimineren. De feedbackgegevens van de schuifpositie worden onmiddellijk overgebracht naar het numerieke besturingssysteem naar het geschatte servoklepbesturingssignaal S1 ~ S2 en de uitgang, regelen twee hydraulische servoklepuitgangsstroom, zodat twee cilinders worden gesynchroniseerd.

Activiteitenbalkstructuur voor de vierpuntspositionering, goede stabiliteit, Y1, Y2-as kan individueel worden geprogrammeerd, kan in gedeeltelijke toestand worden geplant, conische buiging (hellende buiging).

Onderbreek drukbehoud na buigvormen om de veerkracht van het werkstuk te verminderen, de drukbehoudtijd kan worden ingesteld.

8. Veiligheidsbarrière rond de machines en foto-elektrisch beveiligingsapparaat om de veiligheid te garanderen. (laserbeschermingsapparaat voor facultatief)

Technische parameter

NEE	Item	Waarde	Eenheid
1	Nominale kracht	1000	KN
2	Werktafel lengte:	2500	mm
3	Afstand tussen gaten	2020	mm
4	Diepte van de keel	320	mm
5	Ram reizen	120/150	mm
6	Maximale openingshoogte	320/350	mm
7	Voornaamste kracht	7.5/11	KW
8	keel diepte	320	mm
9	Gewicht	6000	kg
10	Dimensie	2500*1600*2400	mm

Belangrijkste onderdelen voor outsourcing:

NEE	Onderdeelnaam:	Outsourcing Fabrikant:
1	Synchrone controle proportionele klep:	Bosch Rexroth
2	Proportionele drukregelklep	Bosch Rexroth
3	Oliepomp	Bosch Rexroth
4	Zegelring	Japan VALQUA
5	Slangconnector	EMB
6	Motor	Siemens
7	Elektrisch	Schneider
8	Kogelschroef	Taiwan HIWIN
9	Lineaire gids	Taiwan HIWIN
10	raspen heerser	Heidenhain
11	servomotor	ESTUN

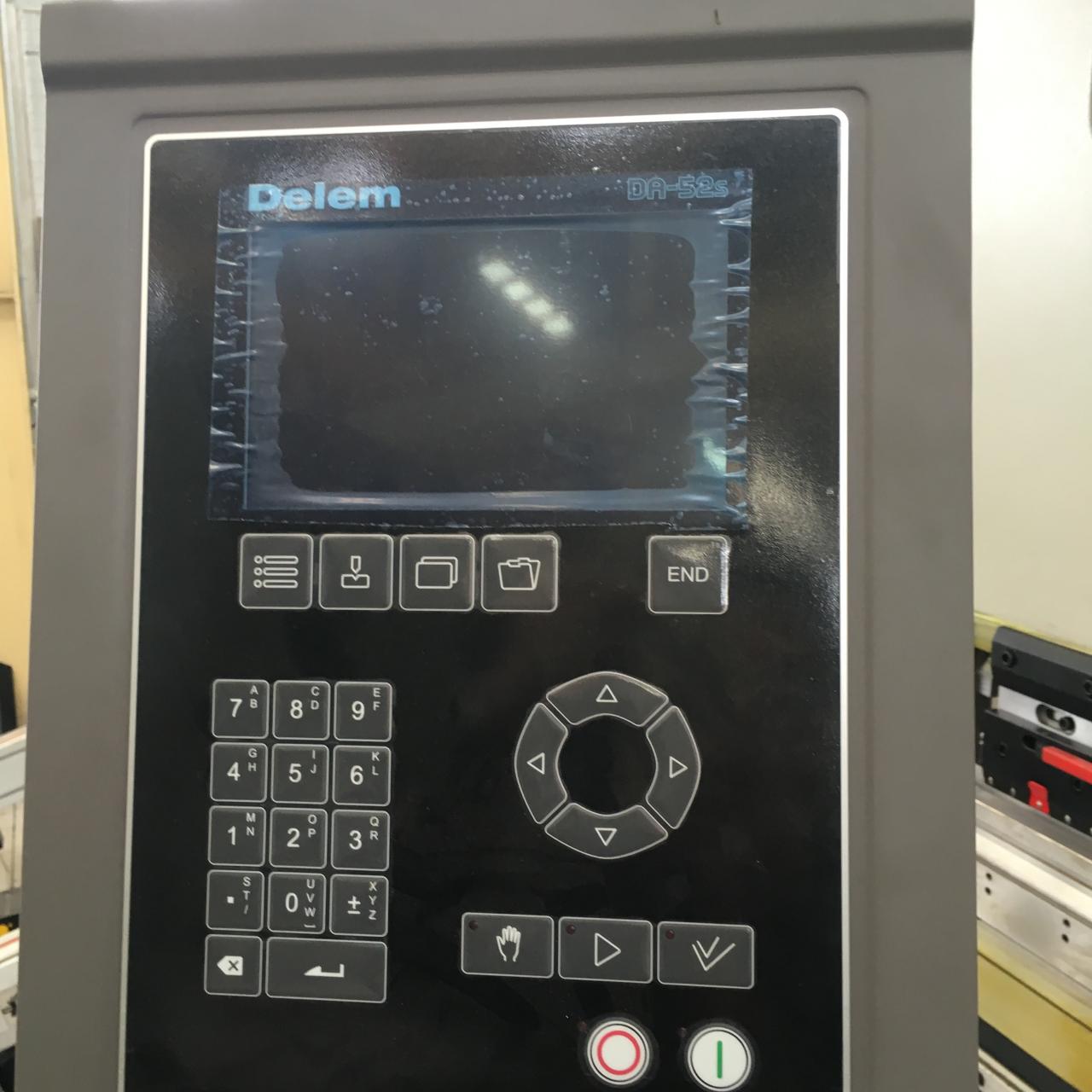

12	CNC-systeem:	DA52S CNC-systeem

OPMERKING: cnc-besturingssysteem ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S, enz. voor optionele

Gedetailleerde afbeeldingen

Onze service

Pre-sales service

1. 24 uur online, antwoord binnen 2 uur, oplossing binnen 48 uur.

2. Adviseer de meest geschikte machine volgens het doel van de klant,

3. Ondersteuning voor het testen van monsters,

4. Fabrieksbezoek is welkom.

Dienst na verkoop

1. bied binnen één dag een oplossing, los de klacht binnen 2 dagen op.

2. Training hoe te installeren en hoe de machine te gebruiken:

3. Ingenieurs beschikbaar om machines overzee te onderhouden;

4. Een korting voor een lang samenwerkende klant

5. Garantie 2 jaar:

Verpakking & Levering

1) vóór het inpakken, zal de werktuigmachine 48 uur testen om ervoor te zorgen dat alle apparatuur 100% kwalitatief is.

2) vóór het laden, een stabiel pakket, een professionele en bekwame lader vermindert de schade aan het product tijdens het transport.

3) we hebben onze machine in een container gefixeerd met staaldraad aan de binnenkant die goed wordt beschermd tijdens verzending;

4) lossen, we gebruiken de houten kast, beschermen de machine en kunnen gemakkelijk met een vorkheftruck worden gebruikt om de machine te lossen.

FAQ

1. Hoe zit het met uw machinekwaliteit? We maken ons zorgen over de kwaliteit.

RE: RAYMAX is een volwassen merk in CHINA, door jarenlang onderzoek in technologie, is ons ontwerp, inclusief structuur en gedetailleerde beveiliging en precisie, enorm verbeterd en kan het voldoen aan alle CE-normen of strengere normen. Onze machines distribueren wereldwijd naar ongeveer 50 landen waar sprake is van metaalplaatindustrie, er zijn Brilliant-machines. En waar onze machines zijn, is er een goede reputatie en tevredenheid van de terminalgebruiker

2. Of de machineprijs meer korting kan zijn?

RE: 1. RAYMAX biedt altijd een machine van hoge kwaliteit, met 10 jaar ervaring, onze machine heeft voldoende kwaliteitsnormen om ervoor te zorgen dat de machine meer kan werken dan de echte garantieperiode. Zo besparen we veel en denken we vooraf mee voor de opdrachtgevers.

RE: 2. Eigenlijk denkt RAYMAX ook aan ons prijsniveau, we zijn er zeker van dat we kwaliteit = prijs en prijs = kwaliteit bieden, de bijpassende prijs en acceptabel voor de klanten en duurzaam voor onze machines. Wij heten u welkom om met ons te onderhandelen en een goede tevredenheid te krijgen.

3. Hoe zit het met uw fabriek in China?

RE: RAYMAX gevestigd in MaAnShan City, provincie AnHui, het toonaangevende gebied in China en ook wereldwijd als het centrum van de machines voor metaalplaatoplossingen. We hebben ongeveer 10 jaar op dit gebied gewerkt. Rijke ervaringen op dit gebied met professionele technische ondersteunende en georiënteerde service.

Details

• Schuifslag (mm): 100 mm
• Automatisch niveau: volledig automatisch
• Keeldiepte (mm): 250 mm
• Machinetype: torsiestaaf, kantpers
• Lengte van werktafel (mm): 3200
• Breedte van werktafel (mm): 160 mm
• conditie: nieuw
• Plaats van herkomst: Anhui, China
• Materiaal / metaal verwerkt: roestvrij staal, aluminiumstaal, gelegeerd staal, ijzerstaal, enz
• Automatisering: automatisch
• Extra diensten: Ponsen
• Jaar: 2020
• Gewicht (KG): 6000
• Motorvermogen (kW): 7,5 kW
• Belangrijkste verkoopargumenten: Multifunctioneel
• Garantie: 3 jaar
• Toepasselijke industrieën: bouwmateriaalwinkels, machinereparatiewerkplaatsen, fabrieken, boerderijen, thuisgebruik, detailhandel, drukkerijen, bouwwerkzaamheden, energie en mijnbouw
• Showroomlocatie: Egypte, Canada, Turkije, Italië, Frankrijk, Vietnam, Peru, Saoedi-Arabië, Indonesië, Pakistan, India, Mexico, Rusland, Spanje, Thailand, Marokko, Kenia, Zuid-Korea, Chili, VAE, Colombia, Algerije, Roemenië, Bangladesh, Zuid-Afrika, Kazachstan, Oekraïne, Nigeria, Oezbekistan, Tadzjikistan
• Marketingtype: Nieuw product 2020
• Machinetestrapport: verstrekt
• Video-uitgaande inspectie: Aangeleverd
• Garantie van kerncomponenten: 3 jaar
• Kerncomponenten: lager, motor, pomp, drukvat, motor
• Vermogen: hydraulisch
• Grondstof: bladplaat
• Toepassing: buigen van metalen platen
• Veiligheid beschermen: Beschermende guard
• Motor: SIEMENS BEIDE
• Elektrisch apparaat: SCHNEIDER
• Hydraulisch systeem: REXROTH
• Nominale druk (kN): 10000
• Certificering: ce
