Automatische pijpsnijmachine 1000w kleine werktafel Fiber lasersnijmachine

Machinebeschrijving:

Lasersnijden is de beste snijmethode onder de verschillende snijtechnologieën die mensen vandaag de dag onder de knie hebben. De voordelen van lasersnijden zijn: kleine thermische vervorming, hoge snijnauwkeurigheid, laag geluidsniveau, geen vervuiling, gemakkelijk te realiseren automatisch snijden, hoewel de initiële investering groot is (nadeel), maar de verwerkingskosten zijn 50% minder dan mechanische verwerking. Als geavanceerde productietechnologie heeft lasersnijden de voordelen van een breed toepassingsgebied, flexibel proces, hoge verwerkingsprecisie, goede kwaliteit, schoon productieproces en eenvoudige realisatie van automatisering, flexibiliteit, intelligentie en verbetering van productkwaliteit en arbeidsproductiviteit.

Machineeigenschap

1. De machine keurt een open werktafelstructuur, geïmporteerde hoge precisie dual-drive tandheugel en lineaire geleiderail, stabiele transmissie en hoge precisie goed.

2. Zowel het bed als de bewegende straal nemen een integrale lasstructuur aan. Het bed is met warmte behandeld bij 600°C en afgewerkt door 12 meter portaalfrees. Het wordt 24 uur in de oven gekoeld. Na het uitgloeien wordt het opgeruwd en vervolgens onderworpen aan een trillingsverouderingsbehandeling, die het aanpassingsvermogen van lassen en verwerking, goede stijfheid, hoge precisie, langdurig gebruik zonder vervorming volledig kan elimineren.

3. De X-, Y- en Z-assen worden allemaal geïmporteerd uit Frankrijk met servomotoren met hoge precisie, hoge snelheid, groot koppel, grote traagheid, stabiele en duurzame prestaties. Zorg voor de hoge snelheid en versnelling van de hele machine.

4. Het keurt het speciale numerieke controlesysteem van de CYPCUT-vezellasersnijmachine goed op basis van het Windows-besturingssysteem, en integreert vele speciale functiemodules voor lasersnijcontrole, met krachtige functies, goede mens-machine-interface en eenvoudige bediening.

5. CYPNEST Expert Edition-nestsoftware is de kerntechnologie voor CNC-snijmachines om "fulltime snijden, zeer efficiënt snijden en snijden met hoge nestsnelheid" te realiseren. Het is de fundamentele garantie voor het effectief besparen van materialen en het verbeteren van de snij-efficiëntie.

6. De snijkop gebruikt speciale vezellasersnijkoppen die zijn geproduceerd door internationaal gerenommeerde merken en capacitieve sensoren, met een hoge detectienauwkeurigheid, gevoelige respons en de meest stabiele en betrouwbare prestaties. 7. De zeer nauwkeurige elektronisch gestuurde proportionele klep geïmporteerd uit Duitsland kan de luchtdruk van het snijhulpgas nauwkeurig regelen om het beste snijeffect te bereiken.

Machine-onderdelen

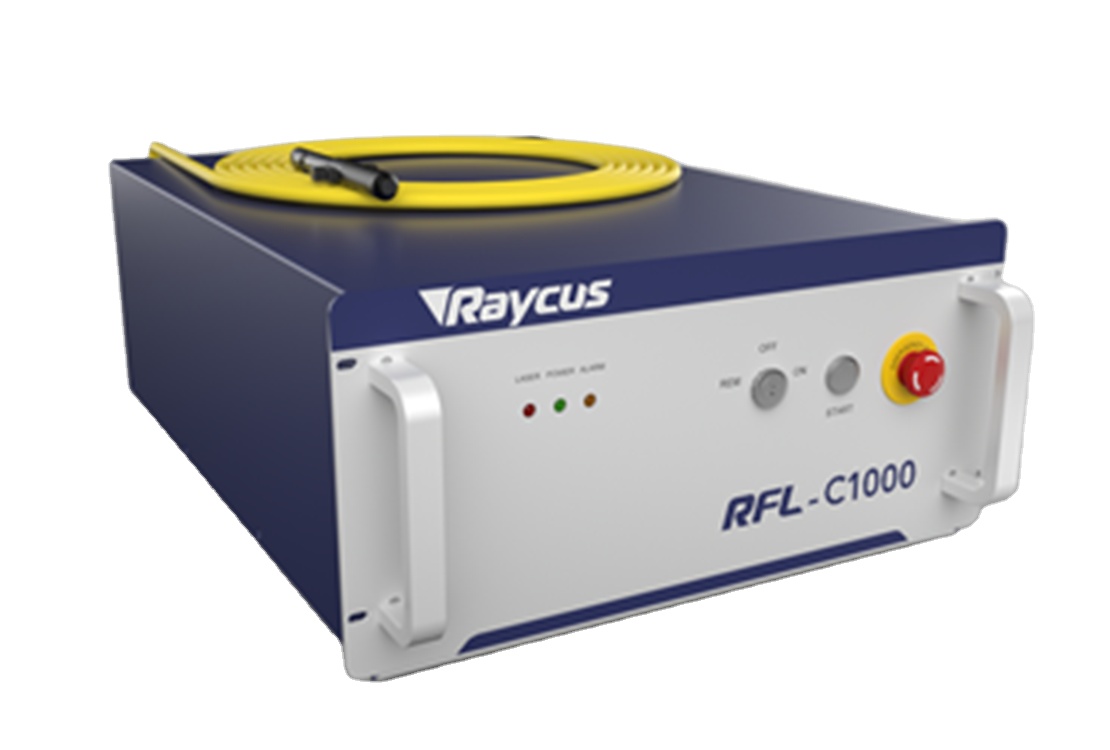

Raycus RFL-C1000 fiberlaserbron

• Uitstekende straalkwaliteit (BPP)

• Constante BPP in het volledige vermogensbereik

• Gebruik een lange brandpuntsafstand om toch een klein plekje te krijgen

• Elektro-optische conversie-efficiëntie>25%

• Onderhoudsvrije werking

• Modulair ontwerp, "plug and play"

• Klein formaat en eenvoudige installatie

• Levensduur pompbron >100.000 uur

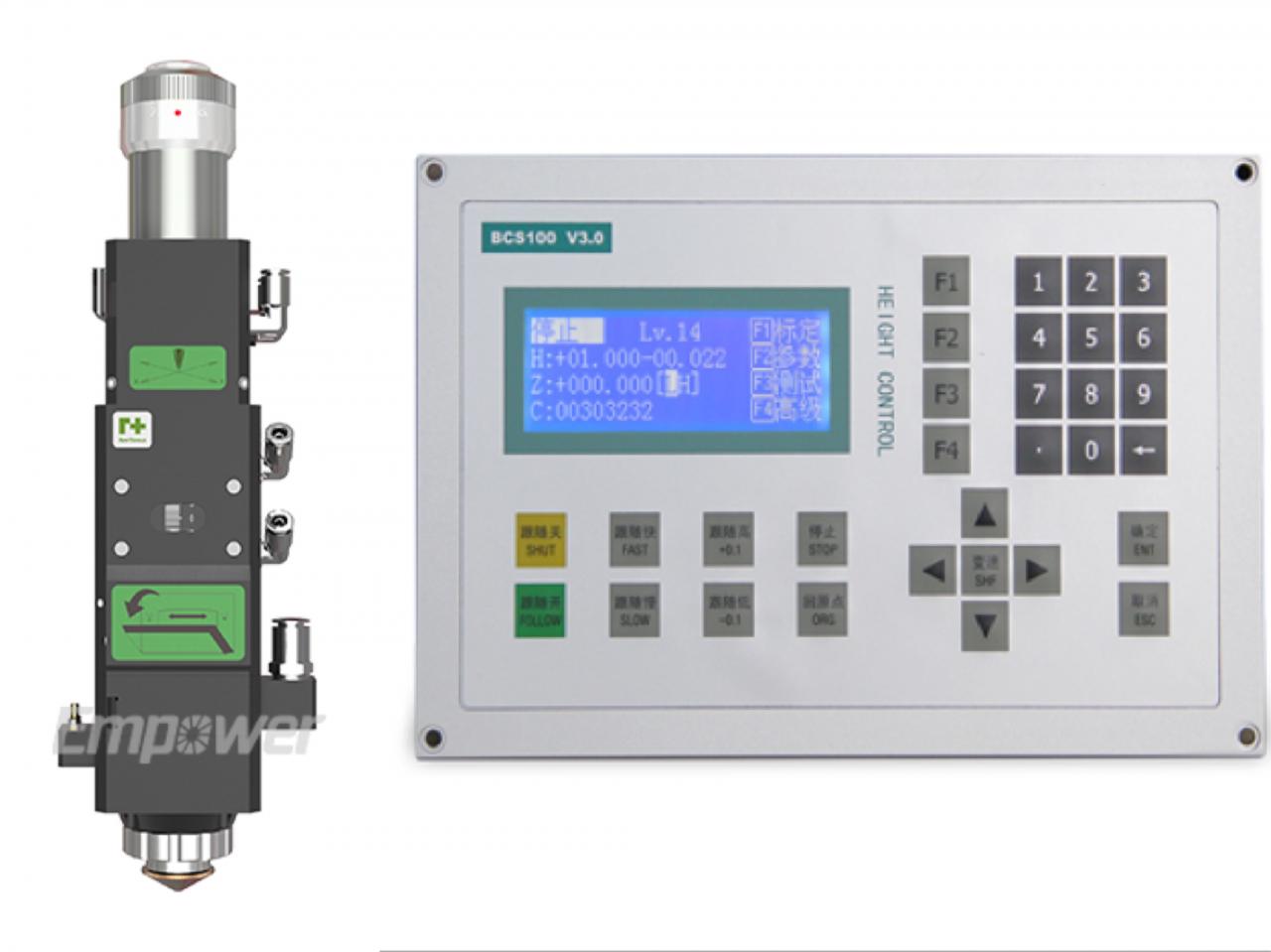

Snijkop en hoogteregelaar

• Verkrijgbaar met capacitieve hoogtemeting.

• Temperatuursensoren beschermen de optiek en minimaliseren de kans op oververhitting.

• 10 mm lensbeweging om scherp te stellen.

• Snelle en gemakkelijke toegang tot afdekglas.

• Flexibel ontwerp om de spotgrootte te optimaliseren.

• Soepele hulpgasstroom.

• Compact, lichtgewicht ontwerp.

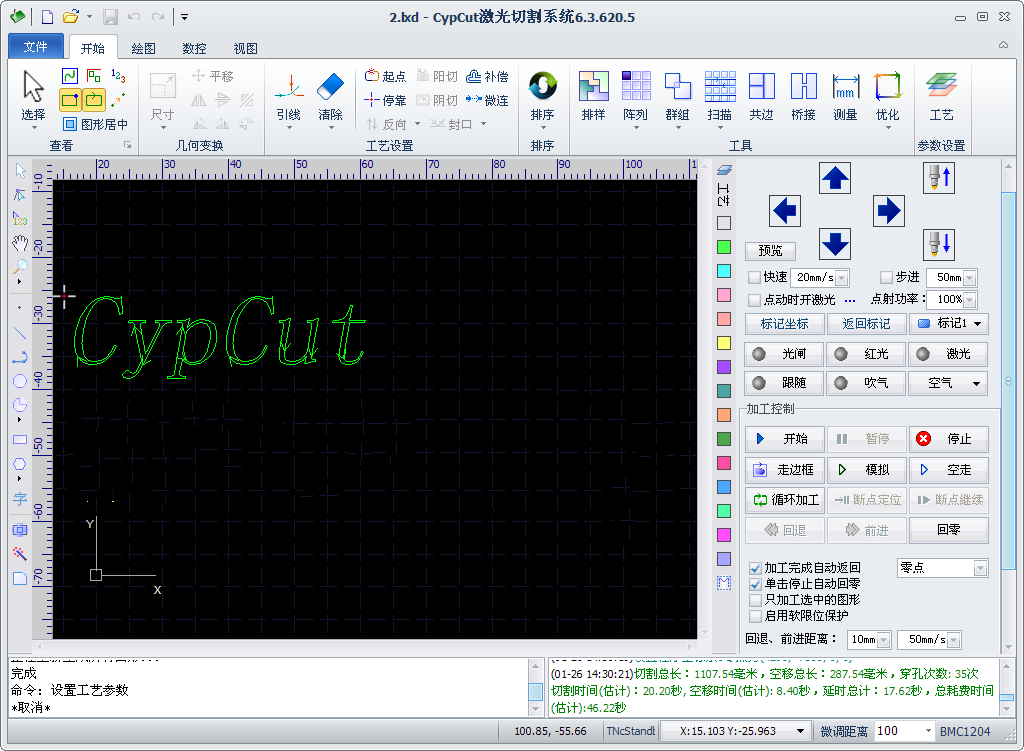

Cypcut snijsysteem

• Automatische hoogteaanpassing

• Softwarebescherming

• Vermogensregeling laserstraal

• Plotselinge uitschakelpunt hervat functie

• Kikkersprong en functie voor automatische randpositionering

• Realtime respons om signaalvertraging te voorkomen die een ronde rand veroorzaakt

Specificatie

Lijst met hoofdcomponenten
Nee.	Componentnaam:	Fabrikant--oorsprongsplaats
1	Werktuigmachine	Plaatlasmachine--Dahan
2	Machinestraal	Aluminium balk - Dahan
3	Fiber Laser bron	Raycus/Max 1000W--China
4	Laserkop	Raytools-- China
5	Snijsysteem	Cyprus -- China
6	Servomotor en stuurprogramma	Schneider -- Frankrijk
7	Snelheidsbegrenzer	Shimpo -- Japan
8	Geleiderails	Hiwin -- Taiwan
9	Tandheugel & rondsel	YYC uit Taiwan
10	Proportioneel ventiel	SMC --Japan
11	Koeler	Hanli -- China

Specificaties:
Laservermogen	1000W
Snijgebied (mm) (L×B)	3000 mm × 1500 mm
Maximum scherpe snelheid (m/min)	120 m/min
Max Versneld	1.5G
Positioneringsnauwkeurigheid	± 0,03 mm mm
Herhaalnauwkeurigheid	± 0,02 mm
Minimale lijnbreedte	0,15 mm
Max snijdiepte (zacht staal)	12 mm
Roestvrij staal N2	5mm
Aluminium	3 mm
Rijweg	Geïmporteerde servomotor:
Transmissie Manier:	Geïmporteerde tandheugel & rondsel dubbele driver
Elektrische vereisten:	380V/50Hz.60Amp
Energieverbruik	12KW
Gewicht werkstuk	800kg
Gewicht	5500kg
Overzichtsgrootte (mm)	4800 mm × 2700 mm × 1900 mm (L × B × H)
Overzichtsgrootte met palletwisselaar (mm)	8400mm×3000mm×2100mm (L×B×H)

Voordelen & toepassingen

VOORDELEN:

1, kostenbesparing op stroomverbruik / slechts 20-30% van co2-lasersnijmachine onder hetzelfde vermogen.

2, Flexibiliteit en precisiesnijden van eenvoudige of complexe onderdelen

3, keurt geïmporteerde vezellaser van het wereldmerk goed / levensduur van meer dan 100.000 uur;

4, Geïmporteerde servomotor en versnellingssysteem zorgen voor precisieknipsel;

5, hoogwaardige snit zonder extra afwerking nodig

6, hogere snijsnelheid en efficiënt, snijsnelheid van meer dan 10 meter per minuut;

7, contactloze snede, wat betekent dat er geen sporen of vervuiling van het materiaal zijn;

8, mogelijkheid om vrijwel elk plaatwerk te snijden;

TOEPASSINGEN:

TOEPASSELIJKE MATERIALEN: Roestvrij staal, koolstofstaal, gelegeerd staal, siliciumstaal, verenstaal, aluminium, aluminiumlegering, gegalvaniseerde plaat en andere metalen buizen en pijpen.

TOEPASSELIJKE INDUSTRIE: Het wordt veel toegepast in industriële pijpleidingverwerking, explosieveilige apparatuur, militaire industrie, chemische industrie, olie-exploratie, lampen en lantaarns, metaalverwerking, ijzerwaren, gebouwen, enz.

Onze service en voordelen

Onze service

1. Twee jaar garantie voor deze fiber laser machine en fiber laser onderdelen; Een jaar garantie voor andere machine en onderdelen.

2. 24 uur professionele online technische ondersteuning.

3. De bekwame ingenieur zal de klant helpen om het probleem op tijd op te lossen door TM, WhatsApp wanneer het probleem zich voordoet.

4. Gratis software-update.

5. Levenslang onderhoud en levering van reserveonderdelen.

Onze voordelen

1. Alibaba-authenticatie-onderneming

2. 12 jaar exportervaring

3. 20 jaar fabricage-ervaring

4. OEM & ODM-service:

5. 24 uur online service

6. Dealernetwerk over de hele wereld

Details

• Toepassing: LASERSNIJDEN
• Toepasselijk materiaal: metaal;
• conditie: nieuw
• Lasertype: Vezellaser
• Snijgebied: 3000 * 1500 mm
• Snijsnelheid: 120m/min
• Ondersteund grafisch formaat: DXF
• Snijdikte: 1-10 mm
• CNC of niet: Ja
• Koelmodus: WATERKOELING
• Besturingssoftware: Cypcut
• Merk laserbron: Raycus/IPG/Max
• Merk laserkop: Raytools/Precitec
• Merk servomotor: Yaskawa
• Geleiderail Merk: HIWIN
• Merk besturingssysteem: Cypcut
• Gewicht (KG): 5500 KG
• Belangrijkste verkoopargumenten: lange levensduur
• Merk optische lens: Raytools
• 1 jaar garantie
• Toepasselijke industrieën: fabriek, plaatbewerking;
• Machinetestrapport: verstrekt
• Video-uitgaande inspectie: Aangeleverd
• Garantie van kerncomponenten: 2 jaar
• Kerncomponenten: laserbron
• Maximale snijsnelheid (m/min): 120 m/min
• Max Versneld: 1.5G
• Positioneringsnauwkeurigheid: ± 0,03 mm mm
• Herhaalnauwkeurigheid: ± 0,02 mm
• Minimale lijnbreedte: 0,15 mm
• Max snijdiepte (zacht staal): 12 mm
• Roestvrij staal N2: 5 mm
• Aluminium: 3 mm
• Elektrische vereisten: 380V/50Hz.60Amp
• Omtrekmaat met palletwisselaar (mm): 8400 mm * 3000 mm * 2100 mm (L * B * H)
• Certificering: Sgs
• Geleverde after-sales service: online ondersteuning, gratis reserveonderdelen, video technische ondersteuning
• Na garantieservice: video technische ondersteuning, geen service, online ondersteuning, reserveonderdelen, veldonderhoud en reparatieservice
