12mm 3200mm Hydraulische Guillotineschaar Cnc Staalplaatsnijmachine

Functies:

1. Het voorste voedingsplatform is uitgerust met een liniaal voor het voeren van de plaat en is ook glad van het oppervlak om de plaat te beschermen op elk oppervlak dat pijn doet tijdens het voeren. De liniaal kan precisie in MM of meer eenheden zijn voor nauwkeurigheidscontrole en -controle.

2. De werktafel is uitgerust met kogel- of rond staafstaal om de plaat te ondersteunen bij het voeden en ook ter bescherming van elk oppervlak.

3. De elektronische doos is uitgerust met goede gecertificeerde componenten. Meestal gebruiken we CE-gecertificeerde SIEMENS- of Schneider-componenten voor exportmachines en ook enkele hoogwaardige CCC-gecertificeerde componenten voor verschillende standaardbehoeften van klanten.

4. Het staal van het machinelichaam, we kiezen meestal China topmerk staalplaat leverancier Shanghai BAOSTEEL met een goede kwaliteit en behandeld met roestwerende verf voor de laatste verf erop. Dus de machine zal in de eerste plaats een goed duurzaam gebruik hebben en ook een perfect uiterlijk.

5. Het mes: het mesmateriaal is 9CrSi of 6CrW2Si, het materiaal is een hoogwaardig getest materiaal met duizend keer voor hoge stijfheid en snijresultaat. Het opwaartse mes is een rechthoekig mes met vier mesranden die verschilt van de QC12Y Swing Beam-schaarmachine (de gedetailleerde kijk op het SIECC / SIECCTECH-blad, leg de foto en instructie uit). De bladspeling kan handmatig of motorisch worden aangepast. Beide hebben de index-wijzerplaat om de speling weer te geven, zodat de bediening en weergave gemakkelijk kunnen zijn. En de opwaartse bladas gebruikt een kantelstructuur om de scheerprecisie te bevorderen.

6. De machine heeft de persvoet uitgerust om de plaat stabiel te drukken tijdens het snijden, de voet is uitgerust met een plastic oppervlak met een hoge fractie zonder oppervlaktevernietiging van de plaat. Voor gatenplaat zullen we vierkante voet uitrusten voor een stabiele vierkante pers.

7. Tandwielpomp: we gebruiken een goed merk "straight conjugate internal gear pump" in zowel het Chinese merk Shanghai chengjie als Duitsland Eckerler. De interne tandwielpomp wordt in de industrie behandeld als een pomp die nooit slijt en wordt veel gebruikt in zeer nauwkeurige hydraulische machines met het karakter van een laag geluidsniveau, geen pulsatie en een lange levensduur. Shanghai Chengjie tandwielpomp wordt ook gebruikt in de Chinese vliegtuigindustrie, dus het is betrouwbaar en betrouwbaar. Bij het werken op hoge snelheid is de audio vlak en soepel, zelfs zonder vastlopen. De lange levensduur is afhankelijk van zijn schurende prestaties. De binnenste machinecomponenten hebben een oliefilmbeschermingslaag, dus gebruik zelfs normale hydraulische olie, zelfs geen slijtage.

8. Het hydraulische systeem kan het systeem van Duitsland Rexroth of de V.S. OMG gebruiken. De retour wordt geregeld door een stikstofretourcilinder met stabiel werkproces en eenvoudig in gebruik. De hydraulische pers dwong de opwaartse overbrenging af en stikstof legde de opwaartse druk op met een goede samenwerking. (Het werkingsprincipe kan terugkeren naar SIECC-technologietekening van QC11Y en QC12Y)

9. Achteraanslag wordt geteld door een teller en kan micro-aangepast worden en wordt door een motor aangedreven.

10. De machine zal worden uitgerust met een hekbeschermingsdeur vóór het snijblad en de persvoet. Het hek kan indien nodig worden geopend. In de buurt van de keel zullen we uitgerust zijn met een open-beschikbare deur voor persoonsbeveiliging, maar te openen wanneer er binnencontrole nodig is.

11. Het gebruiken van drie dragende rollende baan om spoorhiaat te elimineren en de scherende kwaliteit te verbeteren. (Machinetekening beschikbaar voor)
duidelijk uitleggen)

Specificatie

ModelMax.dikteOpbrengststerkteMaximaal LengteHoekX.StrokeFrequentieStroomL*W*H (mm)Gewicht
QC12Y-4*25004 mm≤450kN/cm2500mm1°30'20~600mm16Tijden/min5,5 kW3040*1610*16203800Kg
QC12Y-4*32004 mm≤450kN/cm3200mm1°30'20~600mm14Tijden/min5,5 kW3840*1610*16205000Kg
QC12Y-4*40004 mm≤450kN/cm4000mm1°30'20~600mm10 keer/min5,5 kW4600*1700*17006500Kg
QC12Y-4*60004 mm≤450kN/cm6000 mm1°30'20~600mm8 keer/min7,5 kW6460*2100*320011000Kg
QC12Y-6*25006 mm≤450kN/cm2500mm1°30'20~600mm14Tijden/min7,5 kW3040*1610*16205000Kg
QC12Y-6*32006 mm≤450kN/cm3200mm1°30'20~600mm12Tijden/min7.5KW3840*1610*16206000Kg
QC12Y-6*40006 mm≤450kN/cm4000mm1°30'20~600mm8 keer/min7.5KW4620*1750*17008200Kg
QC12Y-6*50006 mm≤450kN/cm5000 mm1°30'20~600mm6 keer/min11KW5400*1800*190010500Kg
QC12Y-6*60006 mm≤450kN/cm6000 mm1°30'20~600mm5 keer/min11KW6480*2100*230016500Kg
QC12Y-8*25008mm≤450kN/cm2500mm1°30'20~600mm10 keer/min11KW3040*1700*17006000Kg
QC12Y-8*32008mm≤450kN/cm3200mm1°30'20~600mm8 keer/min11KW3860*1700*17007200Kg
QC12Y-8*40008mm≤450kN/cm4000mm1°30'20~600mm8 keer/min11KW4640*1700*17008800Kg
QC12Y-8*50008mm≤450kN/cm5000 mm1°30'20~600mm8 keer/min11KW5400*2100*200011500Kg
QC12Y-8*60008mm≤450kN/cm6000 mm1°30'20~600mm8 keer/min11KW6480*2100*235018000Kg
QC12Y-10*250010 mm≤450kN/cm2500mm2°20~600mm9 keer/min11KW3040*1700*17007300Kg
QC12Y-10*320010 mm≤450kN/cm3200mm2°20~600mm9 keer/min11KW3860*1700*17008000Kg
QC12Y-10*400010 mm≤450kN/cm4000mm2°20~600mm8 keer/min11KW4650*2100*200012050Kg
QC12Y-10*600010 mm≤450kN/cm6000 mm2°20~1000mm5 keer/min15KW6500*2100*230024000Kg
QC12Y-12*250012 mm≤450kN/cm2500mm1°40'20~600mm9 keer/min18.5KW3140*2150*20009000Kg
QC12Y-12*320012 mm≤450kN/cm3200mm1°40'20~600mm9 keer/min18.5KW3880*2150*200010800Kg
QC12Y-12*400012 mm≤450kN/cm4000mm1°40'20~1000mm8 keer/min18.5KW4680*2150*200013000Kg
QC12Y-12*500012 mm≤450kN/cm5000 mm2°20~1000mm6 keer/min18.5KW5900*2150*200016000Kg
QC12Y-12*600012 mm≤450kN/cm6000 mm2°20~1000mm5 keer/min18.5KW6900*2600*270029500Kg
QC12Y-12*800012 mm≤450kN/cm8000mm2°20~1000mm5 keer/min18.5KW9000*3500*350046500Kg
QC12Y-16*250016 mm≤450kN/cm2500mm2°30'20~600mm9 keer/min22KW3140*2150*200011000Kg
QC12Y-16*320016 mm≤450kN/cm3200mm2°30'20~600mm8 keer/min22KW388
0*2150*2000		13000Kg
QC12Y-16*400016 mm≤450kN/cm4000mm2°30'20~1000mm8 keer/min22KW4650*2150*220016300Kg
QC12Y-16*500016 mm≤450kN/cm5000 mm2°30'20~1000mm6 keer/min22KW5900*2600*270020000Kg
QC12Y-16*600016 mm≤450kN/cm6000 mm2°30'20~1000mm5 keer/min22KW6900*2700*270036000Kg
QC12Y-16*800016 mm≤450kN/cm8000mm2°30'20~1000mm5 keer/min22KW9000*3500*350075000Kg
QC12Y-20*250020 mm≤450kN/cm2500mm3°20~1000mm8 keer/min22KW3440*2300*250015800Kg
QC12Y-20*320020 mm≤450kN/cm3200mm3°20~1000mm8 keer/min22KW4150*2350*270018500Kg
QC12Y-20*400020 mm≤450kN/cm4000mm3°20~1000mm5 keer/min22KW4850*2600*270021500Kg
QC12Y-20*600020 mm≤450kN/cm6000 mm3°20~1000mm4 keer/min30KW6700*3000*300047000Kg
QC12Y-25*250025mm≤450kN/cm2500mm3°20~1000mm8 keer/min37KW3200*2700*290019000Kg
QC12Y-25*320025mm≤450kN/cm3200mm3°20~1000mm5 keer/min37KW4200*2700*290023000Kg
QC12Y-30*250030mm≤450kN/cm2500mm3°20~1000mm4 keer/min37KW3300*2900*300023500Kg
QC12Y-30*320030mm≤450kN/cm3200mm3°30'20~1000mm4 keer/min40KW4200*2900*320026000Kg
QC12Y-40*250040 mm≤450kN/cm2500mm4°20~1000mm3 keer/min55KW3200*3300*300038000Kg
QC12Y-40*320040 mm≤450kN/cm2500mm4°1000mm3 keer/min55KW4300*3300*320049000Kg

Details

SCHEERPROCES

Perfect ontwerp in elk aspect; Door te kiezen voor de nieuwe en verbeterde CNC-guillotine, hebben we maximale veiligheid, hoge nauwkeurigheid en uniek gebruiksgemak.

Mesafstand, snijhoek en snijlengte worden allemaal automatisch aangepast op basis van materiaalkeuze en dikte.

De kritische onderdelen van de KEC afkantpersen en knipmachines worden in Duitsland vervaardigd.

De zorgvuldig geselecteerde componenten zijn afkomstig van langdurige partners wereldwijd.

Wij vertrouwen op onze kwaliteit en geven daarom 3 jaar garantie op onze guillotine.

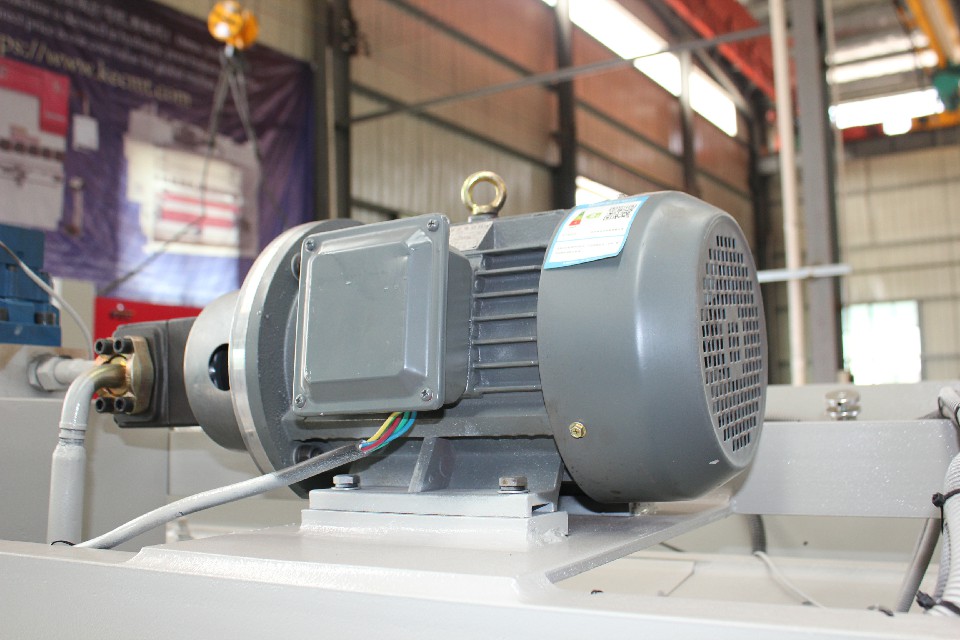

Siemens hoofdmotor

Het gebruik van Siemens Motor garandeert de levensduur van de machine en vermindert het geluid tijdens het werken.

Blade Clourancant Snelle aanpassing

Snel verstelmechanisme voor het herschikken van de bladspeling. Eenvoudige bediening met de hand. het realiseren van traploze aanpassing van de bladspeling.

Verticale regelaar voor positionering aan de voorkant

Voorste positioneringsapparaat, verticale instelling en positioneringsapparaat op de meest linkse voorste steun, waardoor de snijprecisie, eenvoudige bediening, praktisch en efficiënt wordt gegarandeerd.

Werkbank Rollende Stalen Bal

Rollende stalen bal van werkbank kan wrijving verminderen, het werkstukoppervlak beschermen.

12mm 3200mm Hydraulische Guillotineschaar Cnc Staalplaatsnijmachine

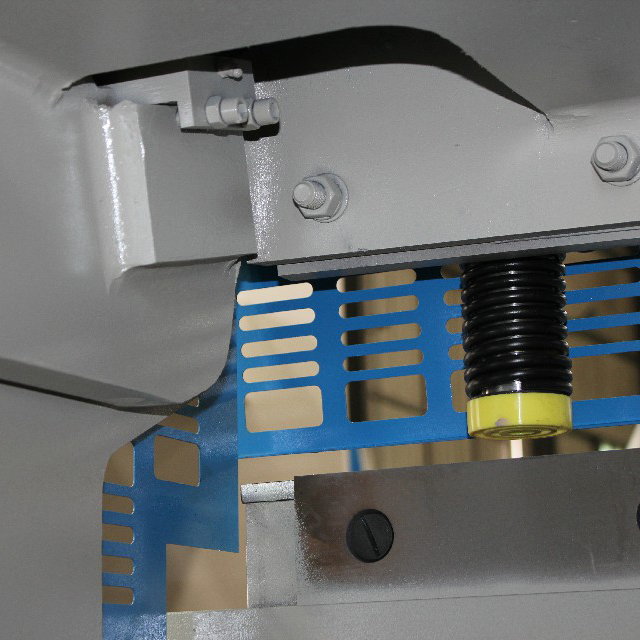

Ingebouwde veerdrukcilinder

Het onderste uiteinde is uitgerust met een speciale materiaalpakking, regelt de druk spaarzaam en vermijdt aluminiumlegering of andere zachtere
materialen worden bedrukt.

Hoge precisie achteraanslag

De unieke en nieuwe balschroef lineaire geleidingsstructuur achteraanslag zorgt voor een hoge positioneringsnauwkeurigheid. Verstelbare straalgeleidingsregel en synchrone transmissiestructuur, stabiel en betrouwbaar. Optionele structuur van het hefmechanisme om het werkstuk buiten het bereik van de achteraanslag te snijden. Bij het snijden van dunne en brede metalen platen kan een pneumatisch ondersteuningsapparaat worden gekozen. Een groter positioneringsbereik maakt het snijden efficiënter en nauwkeuriger.

Stabiele schakelkast

Duurzame Frankrijk Schneider elektra zorgt voor een stabiele werking van de machine. Een redelijke lijnverbinding en opstelling vermindert het uitvalpercentage aanzienlijk. En de machinist en alle onderdelen van de machine speelden een goede bescherming. Optionele servo en aandrijving om de positioneringsnauwkeurigheid van de back-guage (X) Axis te verbeteren.

CONFIGURATIE

CNC-besturingssysteem: Estun E21S-besturing van Nanjing:

Elektrische componenten: Schneider Electrical uit het Frans

Hoofdmotor: Siemens van het merk Duitsland:

Hoekmeetsensor: OPKON van Türkçe Brand

Omvormeraandrijving: Taiwan DELTA servomotor en aandrijfsysteem

PLC: Schneider Electrical uit het Frans

Snijbladen: Shark Toolings uit China

Hydraulisch systeem: Bosch-Rexroth uit Duitsland

Hydraulische pomp: SUNNY van het merk van de VS of een gelijkwaardig merk:

Slangconnector: EMB-merk uit Duitsland

Kogelomloopspindel/voeringgeleider: HIWIN uit TaiWan Area

12mm 3200mm Hydraulische Guillotineschaar Cnc Staalplaatsnijmachine

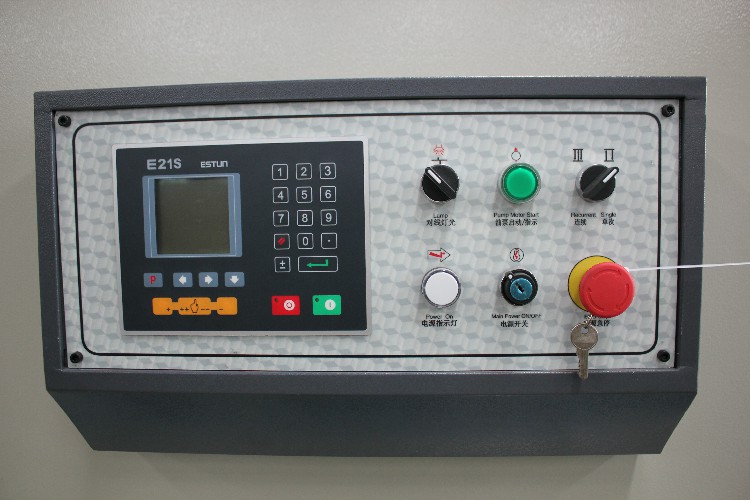

E21S-controller

* Achteraanslag en blokcontrole
* Besturing voor algemene AC-motoren, frequentieomvormer
* Intelligente positionering
* Voorraadteller
* Instelling voor vasthouden/decompressietijd
* Programmageheugen van maximaal 40 programma's
* Maximaal 25 stappen per programma
* Eenzijdige positionering
* Intrekfunctie
* Een belangrijke back-up/herstel van parameters
* mm/inch
* Chinees Engels

12mm 3200mm Hydraulische Guillotineschaar Cnc Staalplaatsnijmachine

FAQ

1. Vraag: We zien daar veel Chinese merken op de markt, zijn dat allemaal fabrikanten? Hoe zit het met KEC/yaduan?

A: Het is waar dat van al die Chinese merken de meeste handelsmerken zijn.
Maar KEC/yaduan is de echte fabrikant die sinds 2008 hydraulische afkantpersen en knipmachines maakt.

2. Vraag: Hoe krijg ik een nauwkeurige offerte van KEC?

A: Geef ons gewoon de details van het materiaal, de maximale dikte en de maximale breedte waarmee u wilt werken.

3. Vraag: Kunt u OEM-service doen?

een: Zeker. uw ontwerp of andere vereisten worden geaccepteerd, uw eigen logo kan op de machine worden aangebracht.

4. Vraag: Wat zijn de verzendkosten van China naar uw land?

A: We kunnen de machine over zee naar uw haven- of deuradres sturen.

Vertel ons alstublieft uw dichtstbijzijnde haven of adres met postcode.

We werken samen met verschillende betrouwbare expediteurs om wereldwijde verzending op meerdere manieren te regelen.

5. V: Wat is de gemiddelde doorlooptijd?

A: Voor voorraden is de doorlooptijd ongeveer 7 dagen. Voor massaproductie is de doorlooptijd 20-30 dagen na ontvangst van de aanbetaling. De doorlooptijden gaan in na ontvangst van de aanbetaling. Als onze doorlooptijden niet met uw deadline werken, kunnen we speciale dringende productie regelen om onze deadline te halen. In alle gevallen zullen we proberen aan uw behoeften te voldoen. In de meeste gevallen kunnen we een snelle levering regelen.

6. Vraag: Kunt u de relevante verzenddocumentatie verstrekken?

A: Ja, we kunnen de meeste documenten verstrekken, waaronder:
Cognossement;
Analysecertificaten/conformiteit;
CE-certificaat, COC-certificaat;
Verzekering;
Land van herkomst;
Commerciele factuur;
Paklijst en andere exportdocumenten wat nodig is.

7. Vraag: Accepteert u LC-betalingen?

A: Ja, normaal is onze betaling 30% 70% T/T, LC-betaling is ook acceptabel

8. Vraag: Hoe de bestelde machines te bedienen?

A: Video's van de machines vóór verzending in onze fabriek worden rechtstreeks naar u verzonden.

9. Vraag: Hoe zit het met de inbedrijfstellingsservice?

A: We kunnen een inbedrijfstellingsservice aanbieden, de koper moet vliegtickets betalen.

10. Vraag: Wat is de productgarantie?

A: Normaal 3 jaar. Onze inzet is om uw tevredenheid met onze producten. In garantie of niet, het is de cultuur van ons bedrijf om alle klantproblemen naar ieders tevredenheid aan te pakken en op te lossen.

11. Vraag: Garandeert u een veilige levering van producten?

A: Ja, we gebruiken altijd hoogwaardige exportverpakkingen. We gebruiken ook gespecialiseerde stevige verpakkingen voor gevaarlijke goederen en gevalideerde koelverladers voor temperatuurgevoelige artikelen. Speciale verpakking en niet-standaard verpakkingsvereisten zullen extra in rekening worden gebracht.

Details

  • Maximaal Snijbreedte (mm): 3200
  • Maximaal Snijdikte (mm): 12 mm
  • Automatisch niveau: volledig automatisch
  • Scheerhoek: 1,5 graad
  • Bladlengte (mm): 2400 mm
  • Veerweg achteraanslag (mm): 20 - 600 mm
  • Keeldiepte (mm): 150 mm
  • conditie: nieuw
  • Vermogen (kW): 18,5 kW
  • Gewicht (KG): 10800 KG
  • Spanning: 380V/50HZ/3PH
  • Afmeting (L*W*H): 3880*2150*2000
  • Jaar: 2021
  • Garantie: 3 jaar
  • Belangrijkste verkoopargumenten: hoge nauwkeurigheid
  • Toepasselijke industrieën: bouwmateriaalwinkels, machinereparatiewerkplaatsen, fabrieken, bouwwerkzaamheden, energie en mijnbouw
  • Showroomlocatie: Canada, Verenigd Koninkrijk, Verenigde Staten, Frankrijk, Duitsland, Rusland, Japan, Australië
  • Marketingtype: Nieuw product 2021
  • Machinetestrapport: verstrekt
  • Video-uitgaande inspectie: Aangeleverd
  • Garantie van kerncomponenten: 3 jaar
  • Kerncomponenten: lager, motor, pomp, tandwiel, PLC, drukvat, motor, versnellingsbak
  • Besturingssysteem: Estun E21 NC-besturing;
  • Snijmateriaal: metaal roestvrij staal koolstofstaal
  • Geleverde after-sales service: gratis reserveonderdelen, veldinstallatie, inbedrijfstelling en training, veldonderhoud en reparatieservice, online ondersteuning, videotechnische ondersteuning
  • Na garantieservice: video technische ondersteuning, online ondersteuning, reserveonderdelen, veldonderhoud en reparatieservice
  • Lokale servicelocatie: Canada, Verenigd Koninkrijk, Verenigde Staten, Frankrijk, Pakistan, Mexico, Rusland, Australië, Zuid-Afrika
  • Certificering: CE
